Ik zal de bouw van mijn stalen DG (die verborgen zit in een andere draad op een ander forum) hier eens uitgebreid uit de doeken doen.

"De Dg is een goederentreinbagagewagen die vooral in de vijftiger jaren van de vorige eeuw een glorietijd had want achter iedere goederentrein reed er eentje mee. In de Dg zat een conducteur die tijdens de rit administratief werk deed en langs de trein keek om die te controleren." zie http://www.locomotor.nl/dg.htm

Als donor gebruik ik een Arnold UCS silowagen, bv de HN6121. De radafstand klopt. De LOB klopt, ik gebruik de metalen ladders en ook het gewichtje binnenin de wagon. Let op! je hebt de wagon met een grijs of een zwart onderstel, zwart is natuurlijk handiger als donor! Ook moet het het nieuwe model silowagen zijn, te herkennen aan de kortkoppelingen en de metalen ingezette buffers. Ik heb nog niet geprobeerd of het kapje past op een Minitrix silowagen?

Bijlage:
1.jpg [ 26.67 KiB | 1750 keer bekeken ]

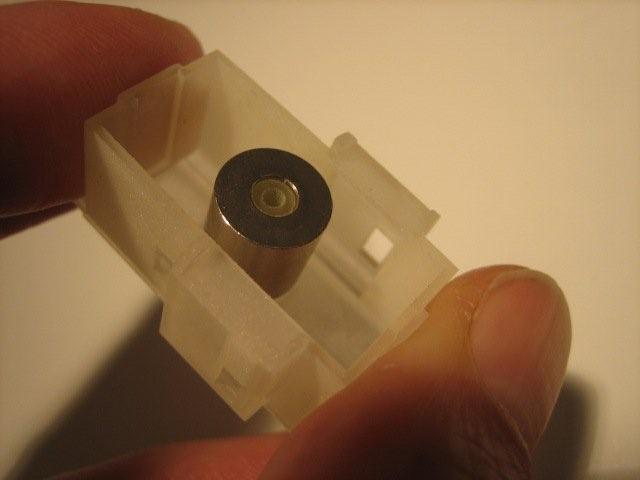

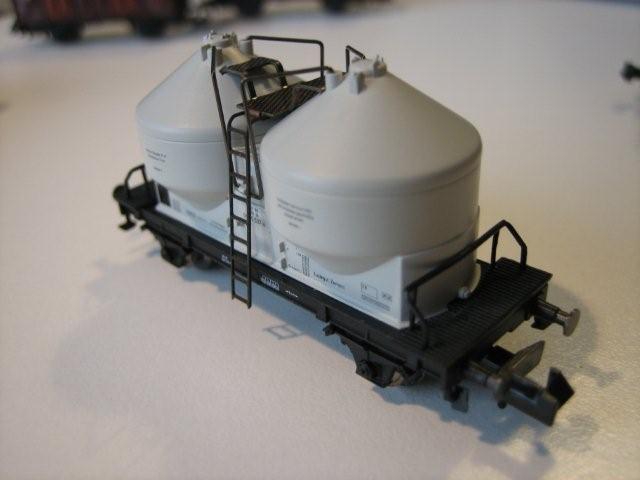

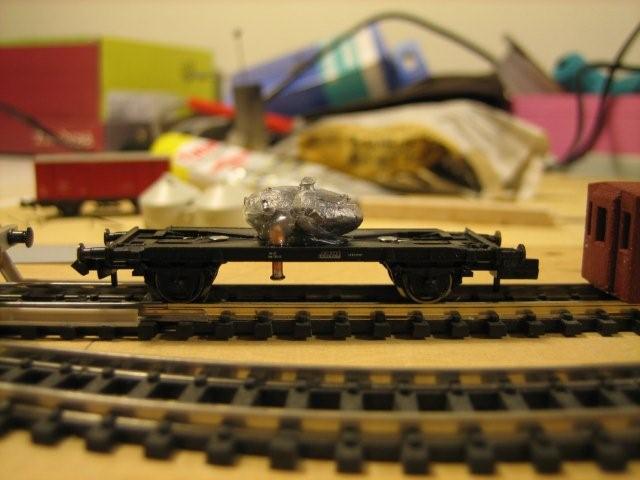

Een plaatje van het gewichtje binnenin de silowagen
Bijlage:
2.jpg [ 10.16 KiB | 1750 keer bekeken ]

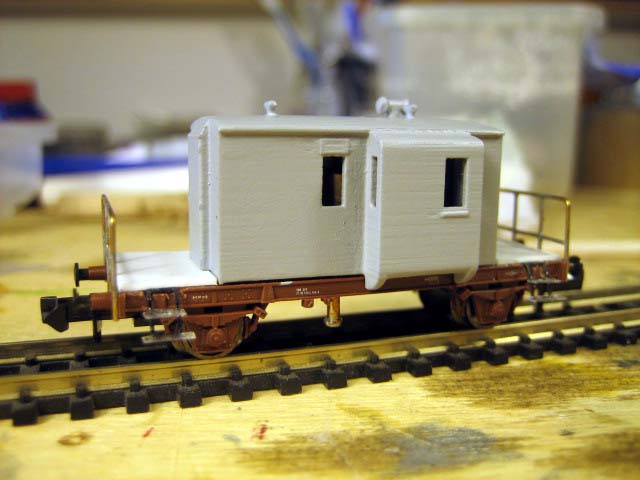

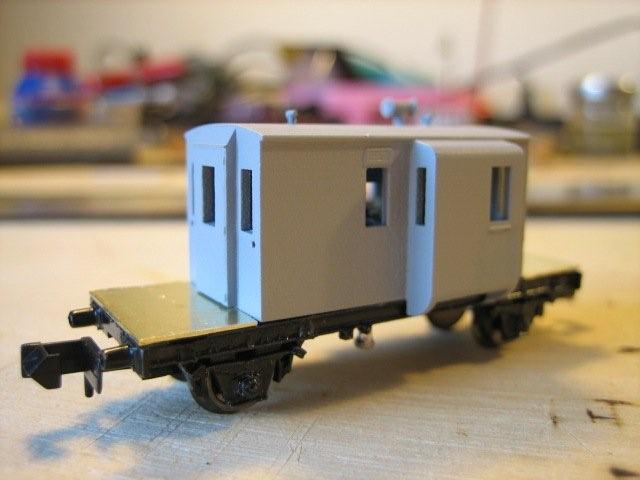

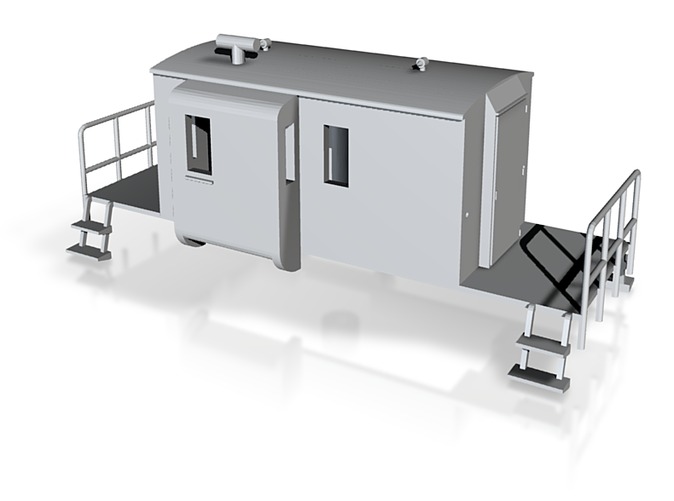

Een DG in Shapeways FUD...
Bijlage:
3.jpg [ 18.05 KiB | 1750 keer bekeken ]

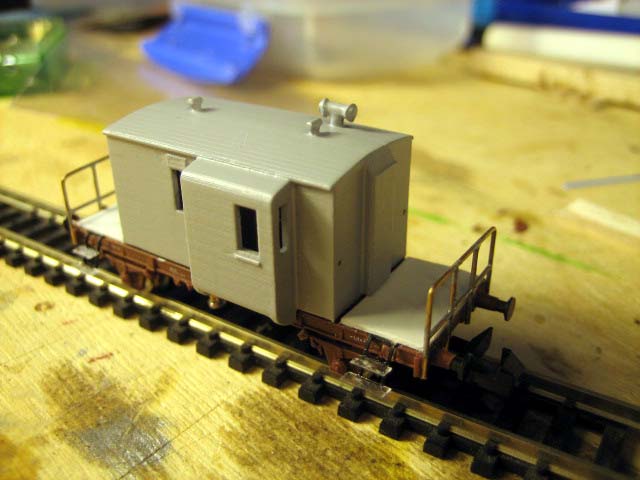

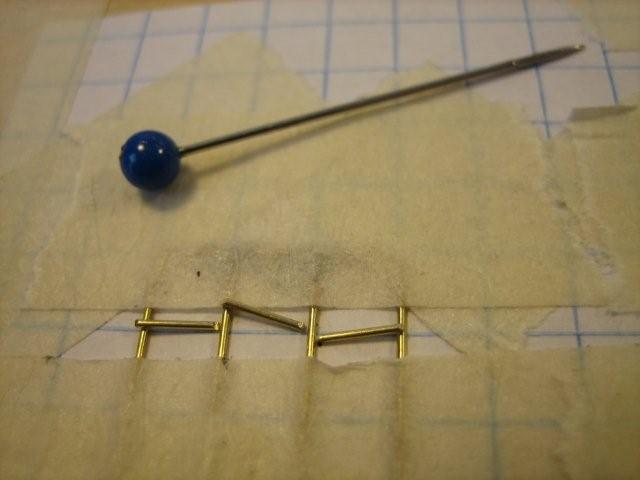

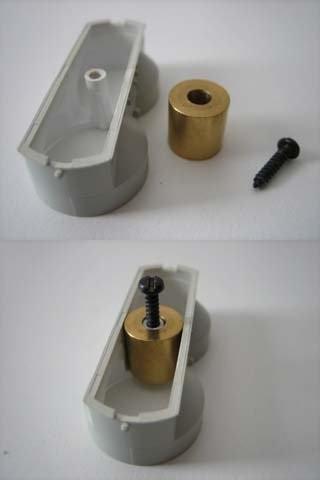

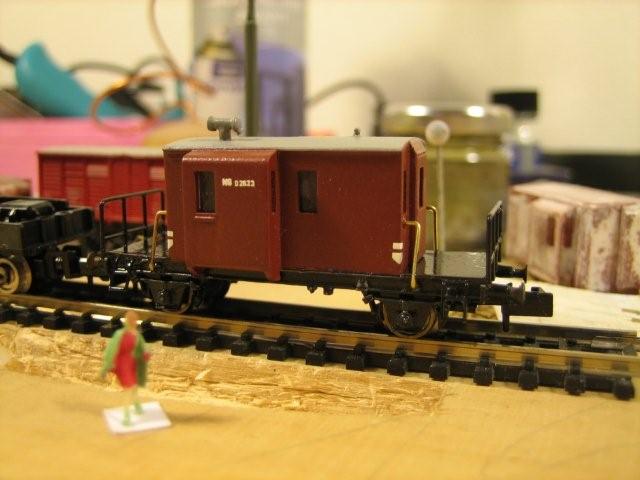

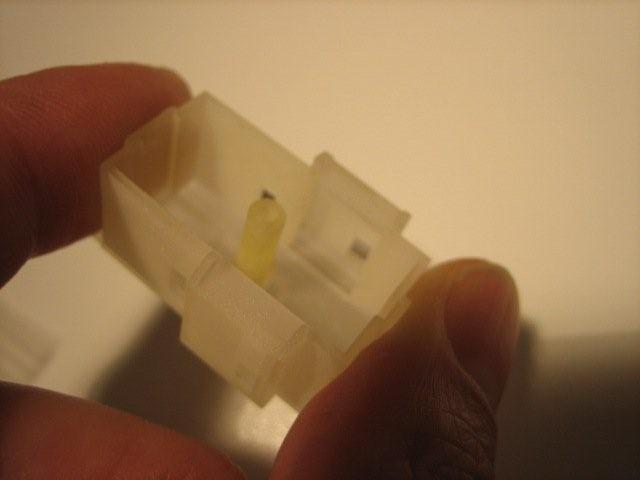

Het gewichtje past mooi over het staafje in de kap. De bijbehorende schroef moet in het staafje binnenin het kapje worden gedraaid. Let op!! wel eerst het staafje in het kapje nog een beetje uitboren anders breekt het staafje mogelijk bij het inschroeven!
Bijlage:
4.jpg [ 21.01 KiB | 1750 keer bekeken ]

Wordt vervolgd...

Fred

_________________
Alles komt goed!
http://www.shapeways.com/shops/nsinn


Omhoog
 Profiel

 Berichttitel: Re: 3D/RM: NS DG in N
BerichtGeplaatst: wo nov 23, 2011 20:21
Offline
Avatar gebruiker

Geregistreerd: za sep 25, 2010 16:46
Berichten: 315
De dakventilator wordt gesoldeerd van 2 stukjes 1,5mm2 koperdraad in een T-vorm met wikkeldraad op de uiteinden van het horizontale stuk voor de verdikkingen. De 2 torpedoventilatoren worden in een T-vorm gesoldeerd van 0,5mm messingdraad. Dakventilator en torpedoventilatoren worden op het dak in de daarvoor voorziene gaatjes gelijmd.
Bijlage:
6.jpg [ 27.67 KiB | 1744 keer bekeken ]

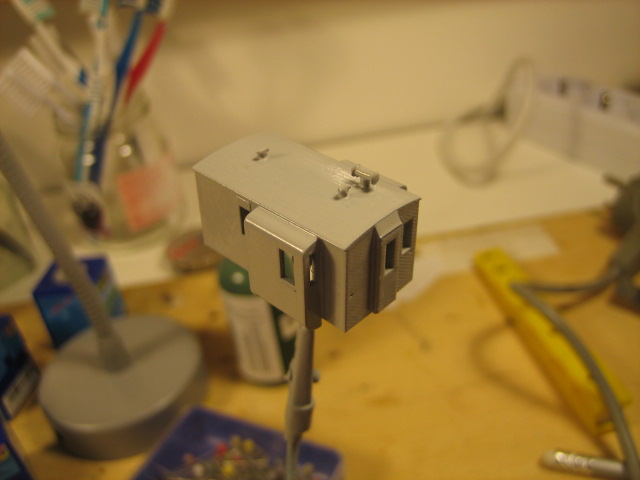

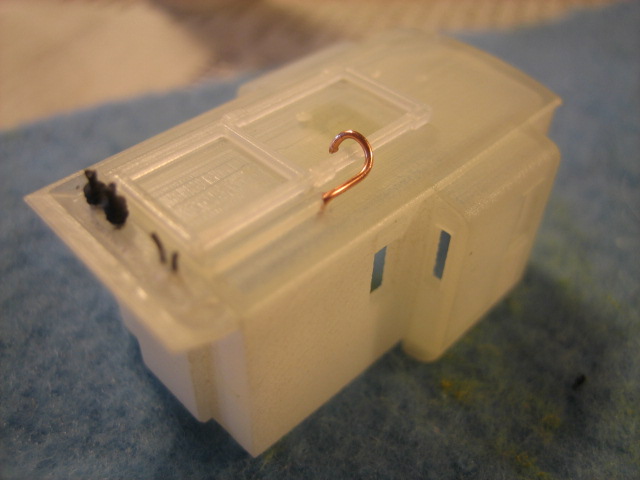

Daarna kan de kap geprimed worden. Let op: voor het lijmen en het primen dient de kap eerst ontvet te worden. Ik doe dat altijd in een klein potje met terpentijn. De 2 gaatjes aan de kopse kant zijn om straks de handgrepen in te monteren.
Bijlage:
7.jpg [ 23.84 KiB | 1744 keer bekeken ]

Ook de toiletpijp wordt van 1,5mm2 koperdraad met wat wikkeldraad aan het uiteinde gesoldeerd. Er wordt een gat in de bodem van het onderstel geboord, ter hoogte van het geblindeerde raam, waar de toiletpijp in vast wordt gelijmd. (Deze foto laat een ander gewicht dan van aan het begin van deze bouwbeschrijving zien)
Bijlage:
8.jpg [ 39.84 KiB | 1744 keer bekeken ]

Ik heb 2 messing bordessen op maat “gesneden" van 0,5 mm dik messingplaat. De plaat half insnijden en dan voorzichtig heen en weer wrikken zodat hij afbreekt. De scherpe randjes afvijlen.
Bijlage:
9.jpg [ 33.78 KiB | 1744 keer bekeken ]

Wordt vervolgd...
Fred

_________________
Alles komt goed!
http://www.shapeways.com/shops/nsinn


Omhoog
 Profiel

 Berichttitel: Re: 3D/RM: NS DG in N
BerichtGeplaatst: wo nov 23, 2011 20:26
Offline
Avatar gebruiker

Geregistreerd: za sep 25, 2010 16:46
Berichten: 315

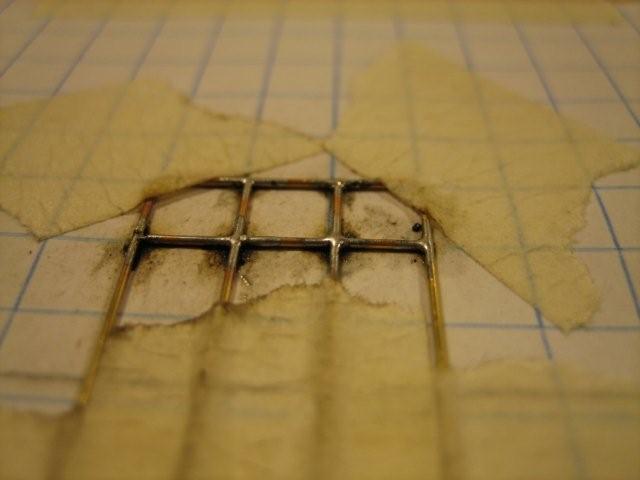

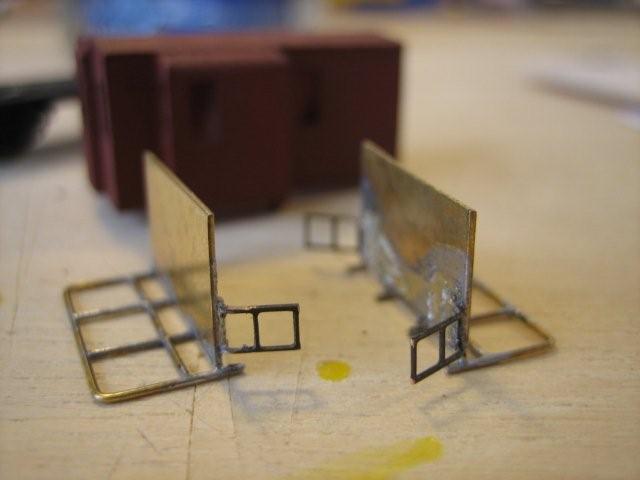

De reling wordt gesoldeerd van 6 stukjes 0,5mm messingdraad. Tijdens het solderen worden de 6 losse stukjes vastgeplakt op de ondergrond met crêpe-tape. Ik gebruik ruitjespapier (5mm ruit) om de stukjes loodrecht uit te kunnen leggen.
Bijlage:
10.jpg [ 25.38 KiB | 1744 keer bekeken ]

En zo ziet hij er uit als alles vastzit...
Bijlage:
11.jpg [ 23.48 KiB | 1744 keer bekeken ]

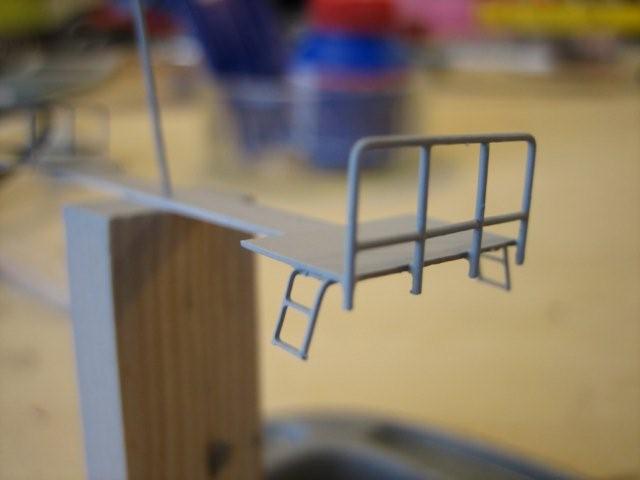

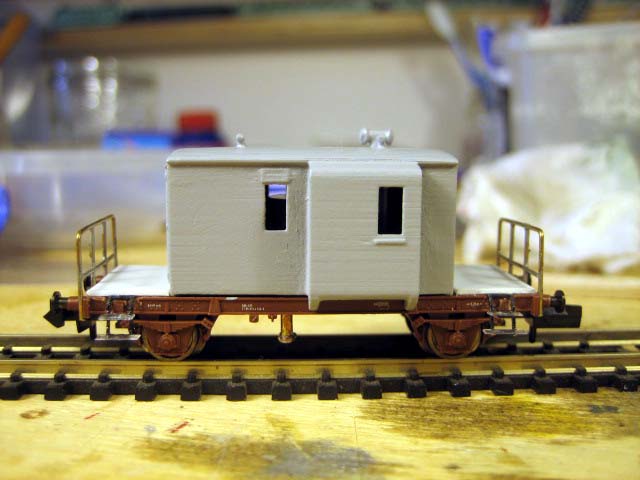

De reling wordt vervolgens aan de bordessen gesoldeerd. Met crêpe-tape houd ik weer alles op zijn plek tijdens het solderen. Van de ladders van de silo-donorwagen worden 4x traptreden geknipt die onderaan de bordessen worden gesoldeerd.
Bijlage:
12.jpg [ 24.19 KiB | 1744 keer bekeken ]

Lichtjes schuren en ontvetten (ik doe het met jif en een tandenborstel) en dan primen.
Bijlage:
13.jpg [ 20.59 KiB | 1744 keer bekeken ]

Wordt vervolgd...
Fred

_________________
Alles komt goed!
http://www.shapeways.com/shops/nsinn


Laatst bijgewerkt door 3dbuildr op za nov 26, 2011 08:02, in totaal 1 keer bewerkt.

Omhoog
 Profiel

 Berichttitel: Re: 3D/RM: NS DG in N
BerichtGeplaatst: wo nov 23, 2011 20:40
Offline
Avatar gebruiker

Geregistreerd: za sep 25, 2010 16:46
Berichten: 315

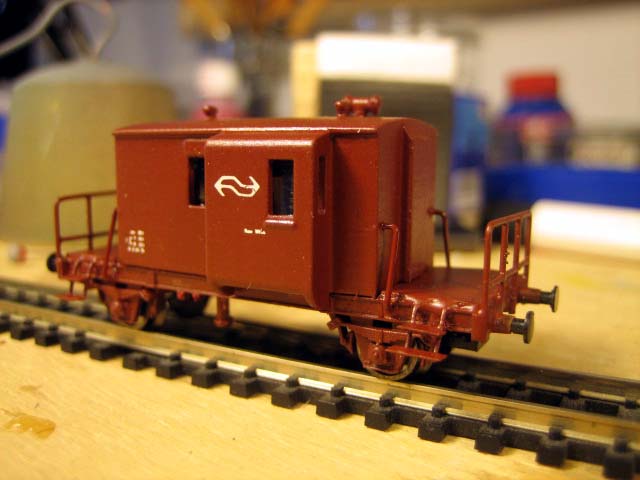

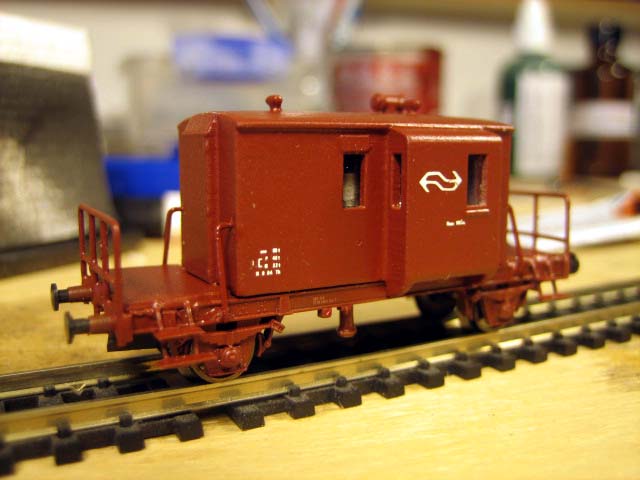

Het kapje van de DG wordt in de gewenste kleur gespoten (in mijn geval roodbruin) en van (afwrijf)transfers voorzien (bijvoorbeeld van Phildie). Daarna met zijdemat lak aflakken zodat de transfers goed beschermd worden.
Bijlage:
15.jpg [ 36.2 KiB | 1739 keer bekeken ]

De ruitjes inbrengen van b.v. overheadsheet (heb ik gebruikt) of met Crystalclear. Vergeet niet dat we geen doorkijk willen in de WC, dus hier heb ik een wit stukje plastic achtergeplakt. De bordesjes worden matzwart gelakt net als de toiletpijp en op het onderstel gelijmd. Hiervoor moet het onderstel op plekken (waar de treden tegen het bordes zijn gesoldeerd) voorzichtig worden bijgesneden. Let op!! Niet de N-koppelingen vastlijmen die vrij moeten kunnen bewegen onder de bordessen (ik spreek hier uit ervaring :oops:) Het kapje wordt voorzichtig aan het onderstel vastgeschroefd.
Bijlage:
17.jpg [ 33.12 KiB | 1739 keer bekeken ]

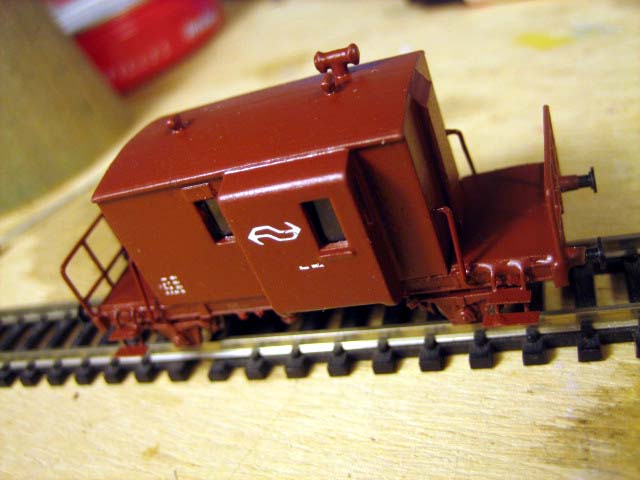

Van 0,5mm messingdraad 4 handgrepen buigen die in de gaatjes van het kapje en op het onderstel worden vastgelijmd. Let op!! 2 x links en 2 x rechts…
Als ze vastzitten kunnen de grepen met een kleine penseel zwart worden geverfd.
Bijlage:
18.jpg [ 39.1 KiB | 1739 keer bekeken ]

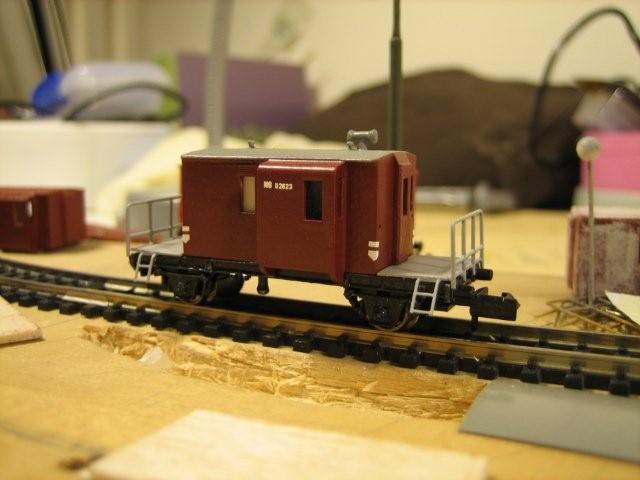

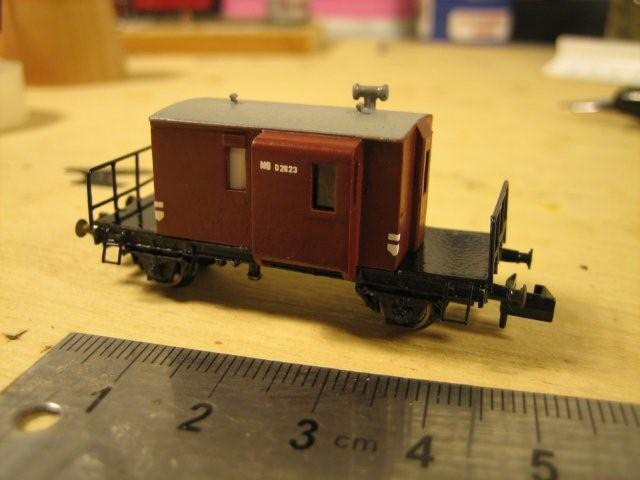

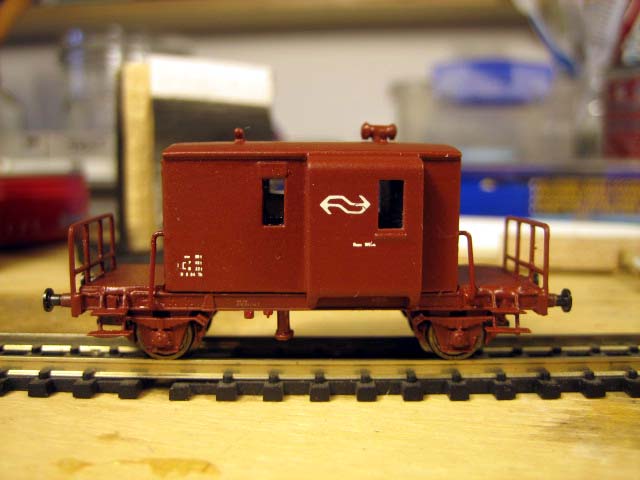

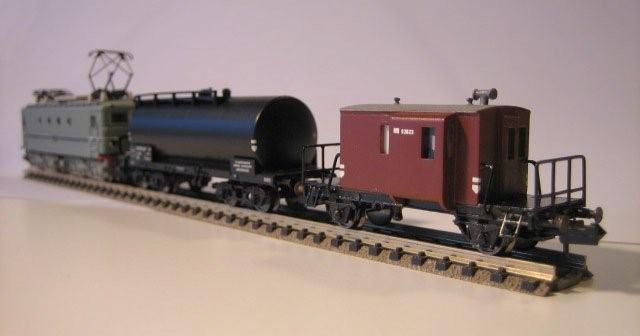

En zo ziet het model er klaar uit!! Veel plezier met deze DG in schaal N!
Bijlage:
19.jpg [ 21.64 KiB | 1739 keer bekeken ]

Met vriendelijke groet,
Fred

_________________
Alles komt goed!
http://www.shapeways.com/shops/nsinn


Omhoog
 Profiel

 Berichttitel: Re: 3D/RM: NS DG in N
BerichtGeplaatst: wo nov 23, 2011 20:56
Offline
Avatar gebruiker

Geregistreerd: zo nov 16, 2008 17:22
Berichten: 4206
Woonplaats: West Brabant
Wow! Prachtig hoor Fred!

Groetjes,
Jos

_________________
Plaatjes of Filmpjes, ook in HD


Omhoog
 Profiel

 Berichttitel: Re: 3D/RM: NS DG in N
BerichtGeplaatst: wo nov 23, 2011 22:55
Offline
Avatar gebruiker

Geregistreerd: di maart 31, 2009 13:29
Berichten: 943
Woonplaats: Maastricht
oh heel mooi en duidelijk! ik heb de hothopper om te bouwen, maar dat is met het zelfde onderstel, die ik nog niet heb.

_________________
Groeten Chris


Omhoog
 Profiel

 Berichttitel: Re: 3D/RM: NS DG in N
BerichtGeplaatst: do nov 24, 2011 11:11
Offline

Geregistreerd: zo sep 28, 2008 15:15
Berichten: 1056
Mooi Fred!

mvg Bouwe

_________________
3D geprinte modeltreinen en toebehoren: Mijn shop bij Shapeways


Omhoog
 Profiel

 Berichttitel: Re: 3D/RM: NS DG in N
BerichtGeplaatst: do maart 01, 2012 21:47
Offline
Avatar gebruiker

Geregistreerd: za sep 25, 2010 16:46
Berichten: 315

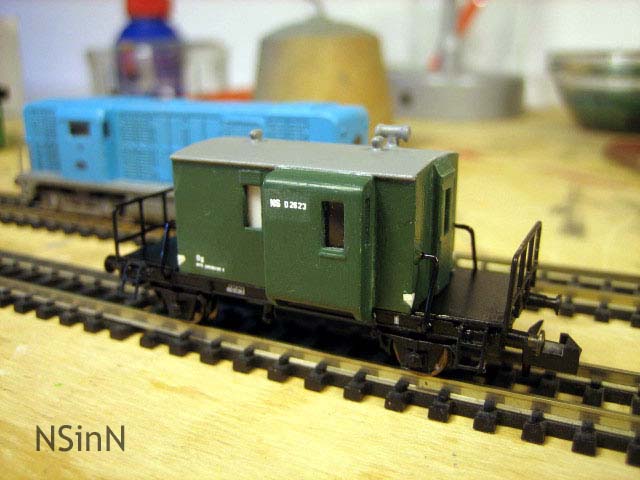

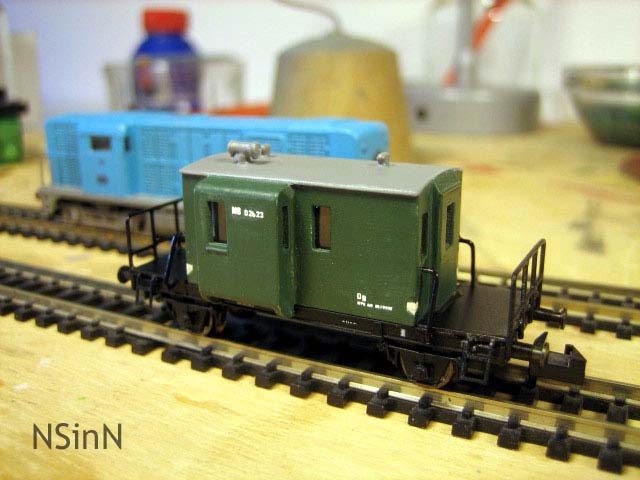

Ik heb op eBay 6 donorwagens in 1 koop op de kop getikt en ik had ook nog een DG kapje liggen. DG's geeft het in veel uitvoeringen dus ik ben maar eens aan een groene uitvoering begonnen. Weer de ventilatoren van koper-, messing- en wikkeldraad gesoldeerd en daarna de kap geprimed:
Bijlage:
IMG_0352.JPG [ 67.17 KiB | 1432 keer bekeken ]

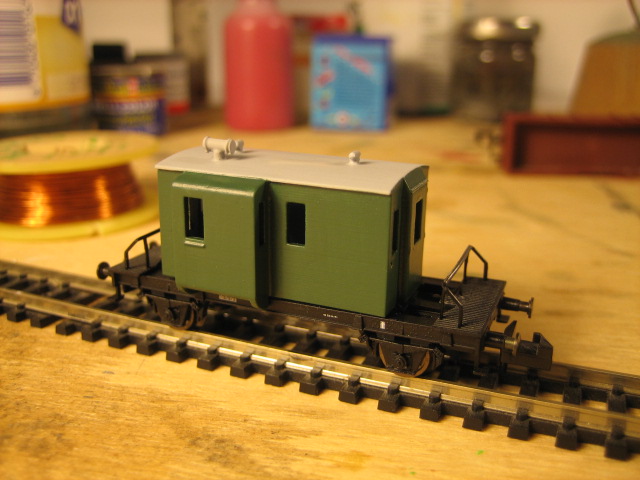

En dan groen verven:
Bijlage:
IMG_0361.JPG [ 98.01 KiB | 1432 keer bekeken ]

(hij staat voor de foto los op het donoronderstel) De bedoeling is ook weer om bordessen te solderen identiek aan de bruine uitvoering.
Ziet er best al strak uit!
Mvrgr
Fred

_________________
Alles komt goed!
http://www.shapeways.com/shops/nsinn


Omhoog
 Profiel

 Berichttitel: Re: 3D/RM: NS DG in N
BerichtGeplaatst: za maart 03, 2012 16:30
Offline
Avatar gebruiker

Geregistreerd: za sep 25, 2010 16:46
Berichten: 315

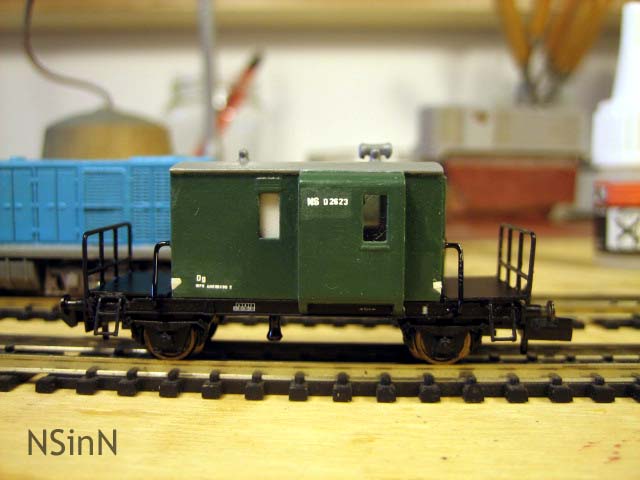

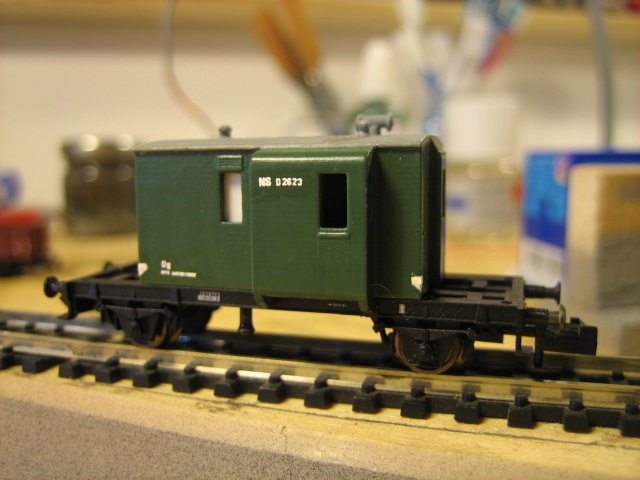

Verder gegaan met de DG: toiletraam geblindeerd, stortpijp gemaakt en decals aangebracht
Bijlage:
IMG_0363.JPG [ 90.71 KiB | 1363 keer bekeken ]

Klaar om met zijdemat lak te beschermen...
Mvrgr
Fred

_________________
Alles komt goed!
http://www.shapeways.com/shops/nsinn


Omhoog
 Profiel

 Berichttitel: Re: 3D/RM: NS DG in N
BerichtGeplaatst: zo jun 24, 2012 19:36
Offline
Avatar gebruiker

Geregistreerd: za sep 25, 2010 16:46
Berichten: 315

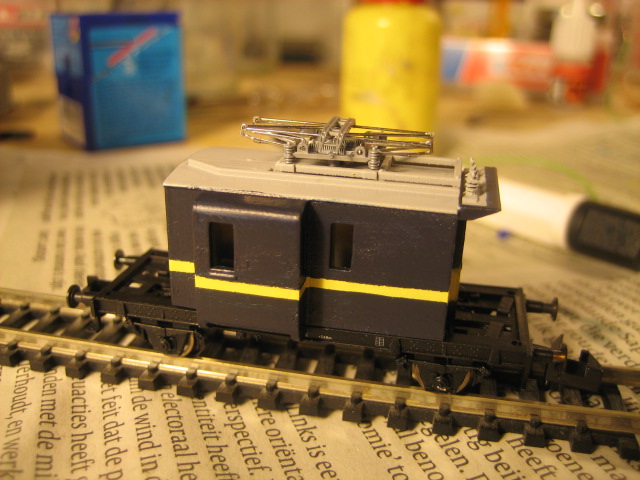

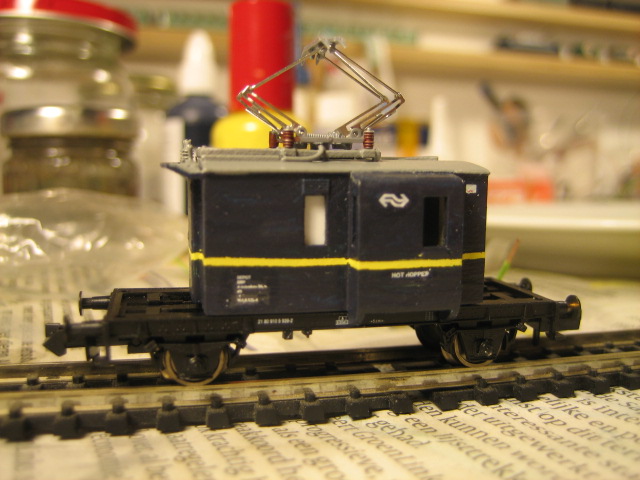

Gebaseerd op de bovenstaande DG heb ik een Hot Hopper kapje van Shapeways FUD wat ik nog had liggen onder handen genomen: ik heb 2 messing isolatoren gemonteerd, een vonkenbrug gebogen van 0,3mm draad en van telefoondraad een "hoogspanningskabel"op het dak van de Hot Hopper gebogen. De kap in de primer gezet en blauw met geel geverfd zoals het grote voorbeeld bij Stibans: zie http://stibans.nl/wp-content/uploads/2009/01/hothopwgm1.jpg. Daarna even proefpassen op het donoronderstel en bovenop een KATO pantograaf...

Fred


Bijlagen:

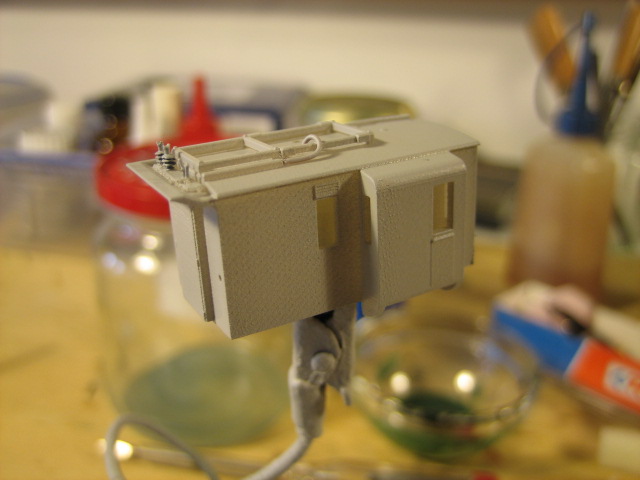

Opmerkingen bij bestand: De FUD kap met isolatoren, vonkenbrug en HV-kabel
IMG_1165.JPG [ 67.8 KiB | 1127 keer bekeken ]
Opmerkingen bij bestand: In de primer
IMG_1166.JPG [ 71.2 KiB | 1127 keer bekeken ]
Opmerkingen bij bestand: Blauw met een gele bies
IMG_1176.JPG [ 112.59 KiB | 1127 keer bekeken ]

_________________
Alles komt goed!
http://www.shapeways.com/shops/nsinn
