NS Hippel, Bakkie 500/600/700 van een Graham Farish Class08

Bericht door 3dbuildr »

Ik loop al een tijdje met de gedachte rond om een NS Hippel, alias Bakkie, alias 500/600/700 te maken. Er zijn in het verleden een aantal NS versies verschenen van het oude Graham Farish model, maar het nieuwe GF model is oneindig veel beter gedetailleerd en daar heb ik nog geen NS versie van op de markt gezien?

Zoals jullie wel zullen weten is het Graham Farish model 1:148 in plaats van 1;160, maar daar wil ik mijn modelbouwpret niet door laten bederven 8-)

ik heb van over het kanaal een "Class 08 diesel shunter 13365 in BR green with late crest" laten komen en het is inderdaad een heel fraai N-locje!

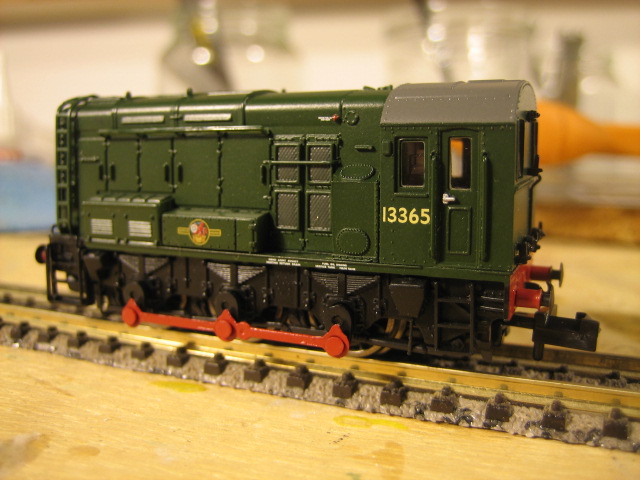

Class 08 diesel shunter 13365 in BR green with late crest
Class 08 diesel shunter 13365 in BR green with late crest
Ik heb voor deze uitvoering gekozen omdat het een erg goede basis is voor de groene uitvoering a la NS 639 (Simpelveld) of 650 (VSM) die ik wil gaan maken.

De opbouw is van zinkspuitgietwerk met kunststof details (o.a. luchtinlaat aan de voorzijde, accukasten) en bv ook opgezette metalen en kunststoffen relingen en zandstrooiers, opgezette ladders, buitenliggend drijfwerk met drijfstang, in de verpakking zitten zelfs apart luchtslangen verpakt! Ziet er erg goed en overtuigend uit.

De NS versie zal ik digitaliseren, een inbouwverslag heb ik op een engelse site gevonden. Verder wil ik hem/haar van een blauw zwaailicht voorzien, details zal ik ver-NS-en: accubakken, verlichting, nummerplaten. Ik heb getwijfeld over seinverlichting, maar dat zal waarschijnlijk niet gaan lukken ivm de beschikbare ruimte en de plaats waar de verlichting moet komen.

Fred
Laatst gewijzigd door 3dbuildr op 23 feb 2013 18:01, 2 keer totaal gewijzigd.


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube

Gebruikersavatar

Jos
Berichten: 4413
Lid geworden op: 16 nov 2008 17:22
Locatie: West Brabant

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Jos »

Nou, kom maar op Fred! :mrgreen:

Groetjes,
Jos



Gebruikersavatar

Onderwerp starter
3dbuildr
Kleinserie/Commercieel
Berichten: 881
Lid geworden op: 25 sep 2010 16:46

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door 3dbuildr »

@Jos, nou hier komt-ie dan... ;)

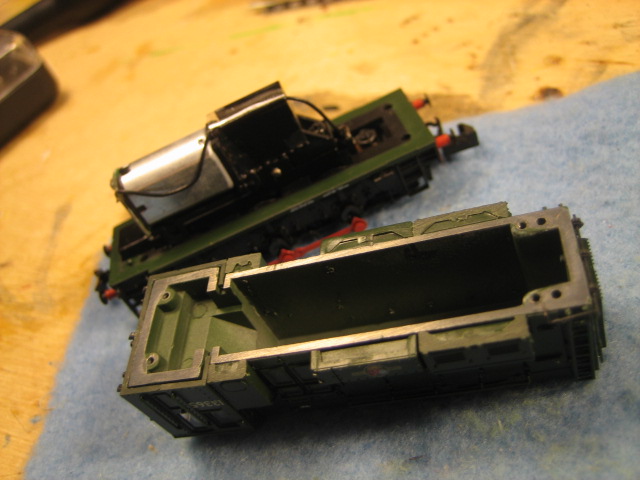

De kap kun je met 4 (echt hele, hele kleine) schroefjes losmaken van het onderstel, op de onderstaande foto zie je de schroefgaatjes goed zitten. Je ziet nu ook goed de verschillende kunststof onderdelen/bakken (6 in totaal) die aan de zijkant van de huif zijn gemonteerd.:
Huif en onderstel gescheiden
Huif en onderstel gescheiden
De huif zelf is van metalen zinkspuitgietwerk, de cabine is van kunststof en wordt over de huif heengeschoven:

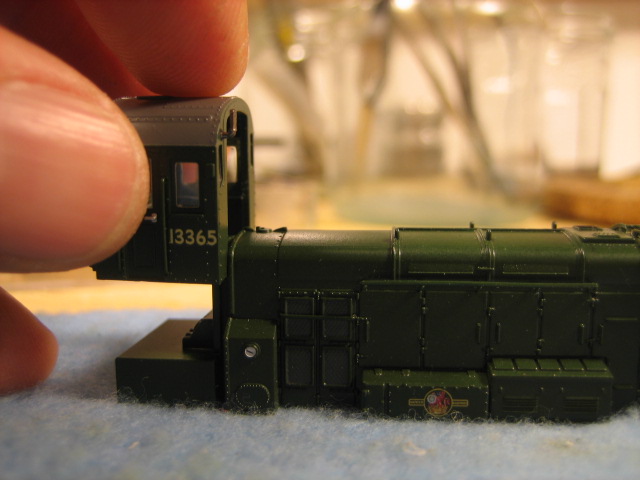

De kunststof cabine wordt over de metalen huif heengeschoven
De kunststof cabine wordt over de metalen huif heengeschoven
Omdat de vorm van de engelse accubakken compleet anders dan die van de NS verwijder ik de originele bakken met een beitelmesje:

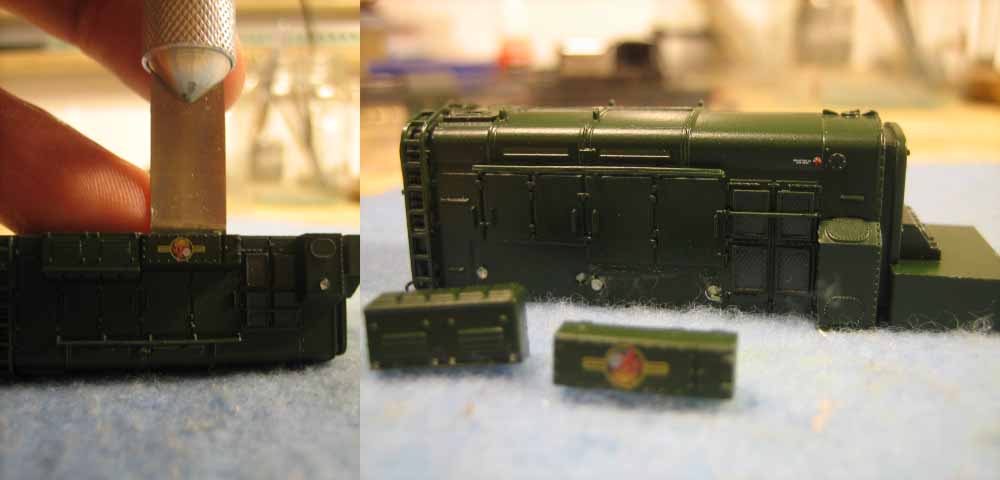

De kunststof accubakken worden met een beitelmesje van de huif losgemaakt
De kunststof accubakken worden met een beitelmesje van de huif losgemaakt
IMG_1621 copy.jpg (39.14 KiB) 15172 keer bekeken
Omdat het kunststof opgezette onderdelen zijn kan ik ze gemakkelijk met het beitelmesje verwijderen, geen freeswerk oid nodig. Je ziet de pinnetjes van de originele accubakken nog zitten in de huif. Ik ga in 3D nieuwe NS accubakken + lampen + zwaailicht modelleren die ik in FUD ga laten uitprinten. Tot nu toe gaat het voorspoedig en zie ik de modificatie helemaal zitten :)

Fred


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube

Gebruikersavatar

maarten
Moderator
Berichten: 2925
Lid geworden op: 07 nov 2010 20:05
Locatie: Oosterhout

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door maarten »

Hear! hear! 8-)


Groeten,
Maarten

Onder andere bouwer van Rock's End en NV De Vleeshouwer. Nu weer bezig met Polar Express.

Gebruikersavatar

Onderwerp starter
3dbuildr
Kleinserie/Commercieel
Berichten: 881
Lid geworden op: 25 sep 2010 16:46

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door 3dbuildr »

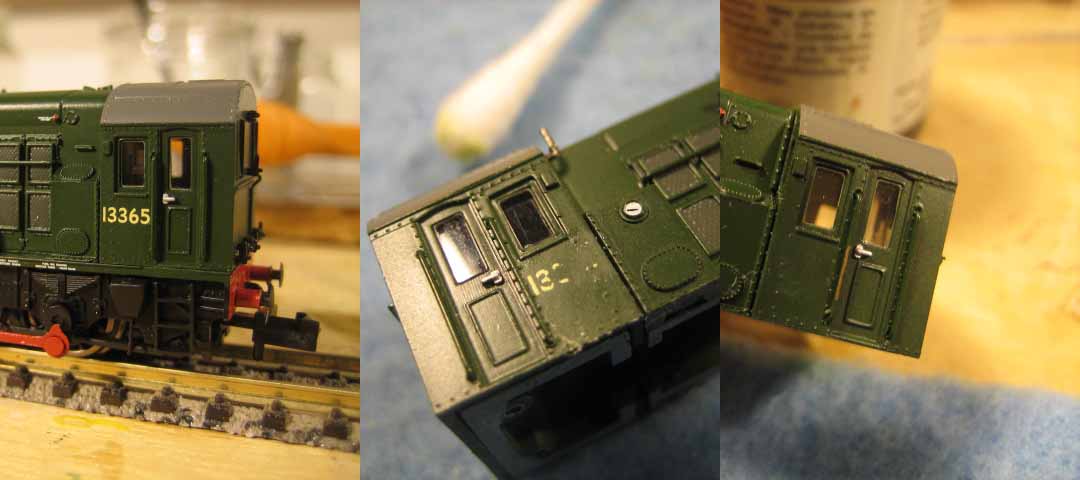

De nummers 13365 op de zijkanten van de cabine worden eraf gehaald door te wrijven met een wattenstaafje en wat jif...
De nummers worden verwijderd...
De nummers worden verwijderd...
IMG_1608 copy.jpg (52.96 KiB) 15135 keer bekeken

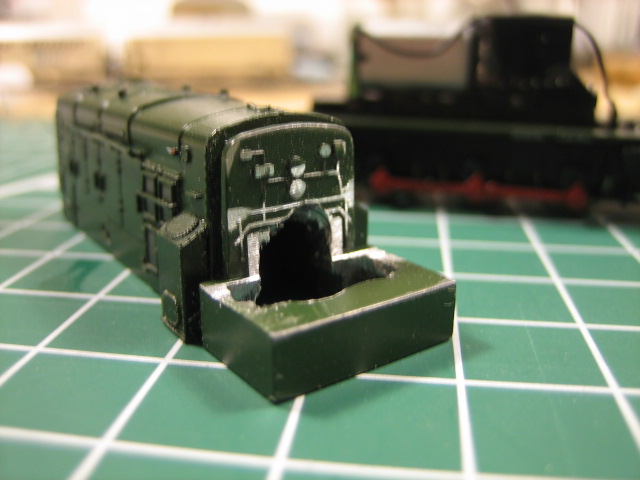

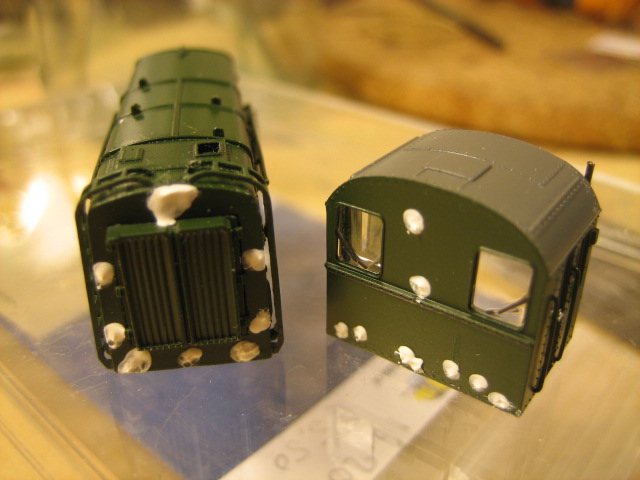

De voorzijde van de huif en de achterzijde van de cabine zitten vol met fraaie details die (helaas) niet op het NS model voorkomen. Dus ze worden er (voorzichtig) afgesloopt en de gaatjes worden daarna gevuld met plastic putty van Vallejo.

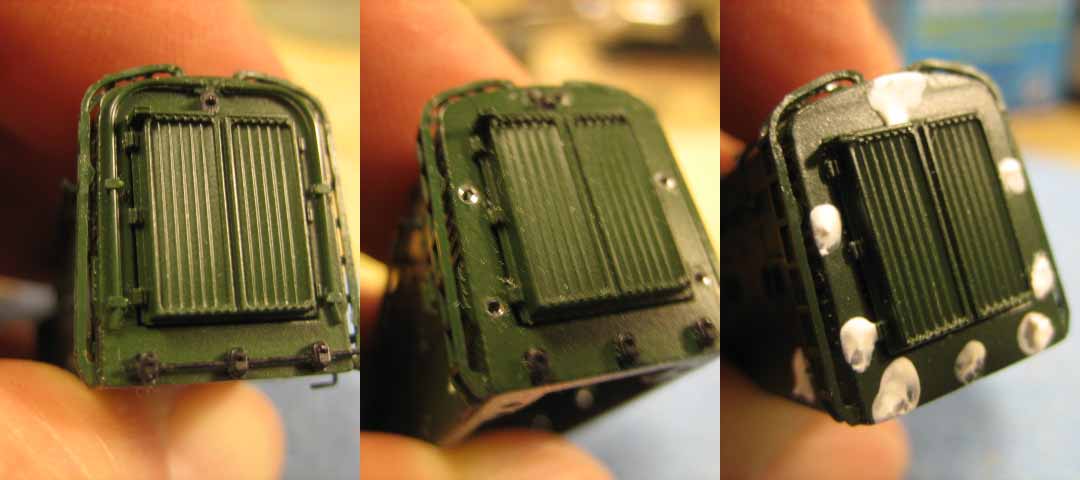

Voorzijde van de huif voor en na...
Voorzijde van de huif voor en na...
IMG_1626 copy.jpg (50.16 KiB) 15135 keer bekeken
Achterzijde van de cabine voor en na...
Achterzijde van de cabine voor en na...
IMG_1609 copy.jpg (42.06 KiB) 15135 keer bekeken
Nu goed laten drogen en morgen voorzichtig vlakschuren en bijwerken.
Laten drogen...
Laten drogen...
Ik houd jullie op de hoogte,

Fred


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube

Gebruikersavatar

Onderwerp starter
3dbuildr
Kleinserie/Commercieel
Berichten: 881
Lid geworden op: 25 sep 2010 16:46

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door 3dbuildr »

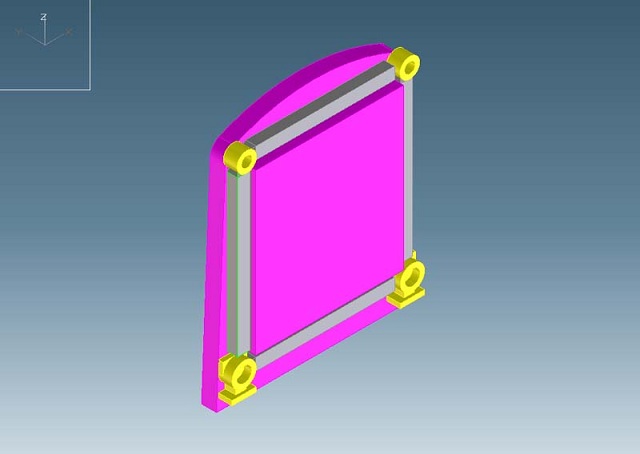

Het Graham Farish model model heeft geen enkele verlichting, dus ik heb bovenseinen en onderseinen in 3D gemaakt (de gele onderdelen). Omdat het zo'n kleine priegelonderdeeltjes zijn (de bovenseinen hebben een diameter van 1,3 mm en een dikte van 0,9mm) heb ik ze in een framepje geplaatst (de grijze onderdelen). Daarvoor heb ik de voorkant en de achterkant van de Hippel eerst met de schuifmaat opgemeten en daarna heb ik ook de voorkant en de achterkant van de Hippel in 3D gemodelleerd (= paarse onderdeel). De bedoeling is om de seinen NIET vooraf los te snijden, maar de seinen inclusief het grijze frame op de kap te lijmen, als het goed is past het frame op de voorkant rond de luchtinlaat (alleen lijm op de 4 hoekpunten natuurlijk ;) :!: ), de lijm goed laten drogen en daarna het frame ertussenuit snijden. Onderdelen raken zo niet kwijt en ze hebben de juiste afstand op de kap!
De frontseinen in een frame
De frontseinen in een frame

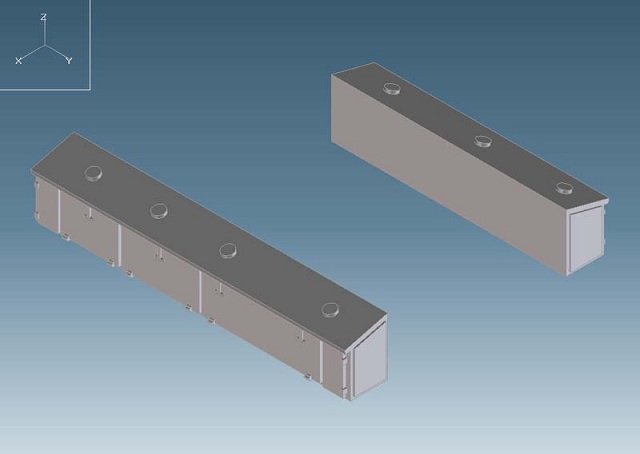

Ook heb ik 2 accubakken naar NS voorbeeld gemodelleerd. Wat ik op internet zie is dat er verschillende uitvoeringen bestaan van de bakken. De beide bakken hebben in het echt een verschillende lengte en een verschillende indeling.
De beide accubakken
De beide accubakken

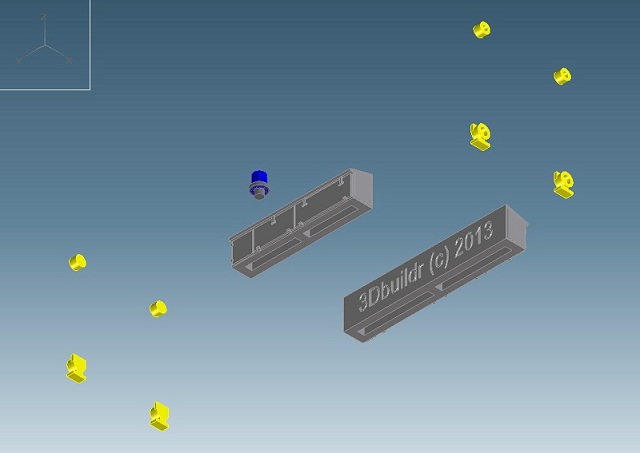

In totaal heb ik dus een setje van 11 onderdelen: 2x4 seinen, 2 accubakken en een zwaailicht die ik in 3D laat printen.
De 11 onderdelen
De 11 onderdelen

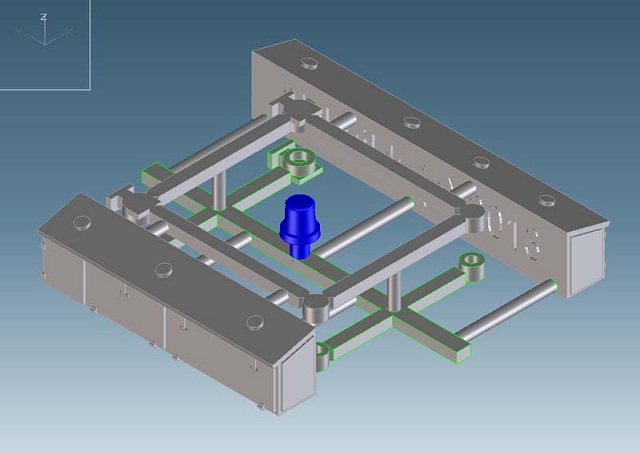

Het geheel heb ik in een framepje geplaatst zodat de onderdelen bij het printen niet kwijtraken en laat ik nu in FUD uitprinten by Shapeways.
Zo ziet de 3D print eruit
Zo ziet de 3D print eruit
Ergens begin maart komen de onderdelen binnen, ik houd jullie op de hoogte!
mvrgr
Fred


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube


Bouwe
Kleinserie/Commercieel
Berichten: 1274
Lid geworden op: 28 sep 2008 15:15

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Bouwe »

Leuk Fred!

mvg Bouwe

PS niet stiekem het hele kapje in 3D getekend? ;)


3D geprinte modeltreinen en toebehoren: Mijn shop bij Shapeways


Jesse
Berichten: 349
Lid geworden op: 24 feb 2011 19:21

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Jesse »

Hey Fred,
Wat een leuk projectje! Ik loop ook al een tijdje met het idee dit model om te bouwen/spuiten. Ben vooral ook benieuwd hoe het digitaliseren straks gaat.

Succes!


met vriendelijke groet, Jesse

Gebruikersavatar

Ad_M
Berichten: 3768
Lid geworden op: 24 feb 2013 18:31
Locatie: Lelystad

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Ad_M »

Hoi Fred,

Je durft wel, supper :mrgreen:
Mooie tip van dat wattenstaafje en jif, ga ik zekertoepassen ;)

Hoe rijd zo'n "hippel" nou over de hartstukken van div wissels?
Ik hoorde dat dit soort wielopstellingen een crime zijn om regelmatig te laten lopen?
Wat is jou ervaring hiermee?

Succes met de verdere bouw, je zet weer mooi werk neer

Mvg,
Ad


Ons baantje GeordieBurgh (is niet meer), klikker-die-klik hier.
DCC | NL '80 tot heden | Fleischmann Piccolo / Peco | 3D Modellen

Als je het niet meer trekt moet je duwen... :D


Jettuh
Kleinserie/Commercieel
Berichten: 728
Lid geworden op: 04 aug 2009 19:42
Locatie: Eindhoven

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Jettuh »

Hoi Fred,

Je model word vandaag verstuurd vanuit Eindhoven

Mvg,
Mitchell


https://www.shapeways.com/shops/spoorobjecten
3D geprinte modellen van o.a. de V-IRM, Plan V/T en SGMm

Gebruikersavatar

Onderwerp starter
3dbuildr
Kleinserie/Commercieel
Berichten: 881
Lid geworden op: 25 sep 2010 16:46

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door 3dbuildr »

@allen, thanks voor de +ve feedback!!
Op youtube vind je al wat filmpjes van deze nieuwe versie van deze loc en die rijdt zo te zien prima: http://www.youtube.com/watch?v=aPxqxYRupR0
@Mitchell, de UPS-man vandaag gemist... :shock:

Fred


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube

Gebruikersavatar

Onderwerp starter
3dbuildr
Kleinserie/Commercieel
Berichten: 881
Lid geworden op: 25 sep 2010 16:46

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door 3dbuildr »

Bij het 3e bezoek heeft de UPS man het pakje afgeleverd bij de buren...

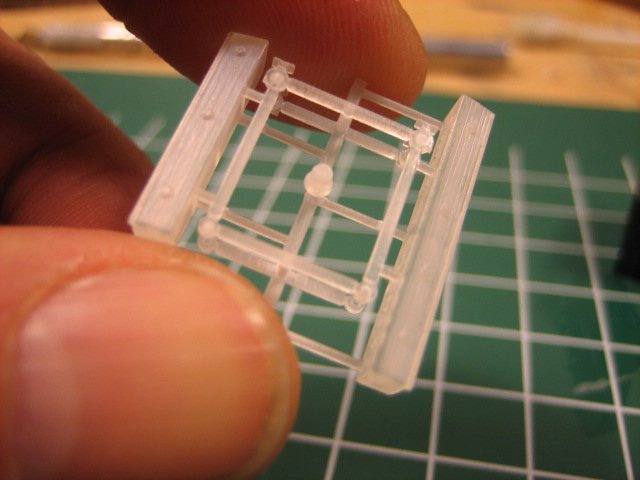

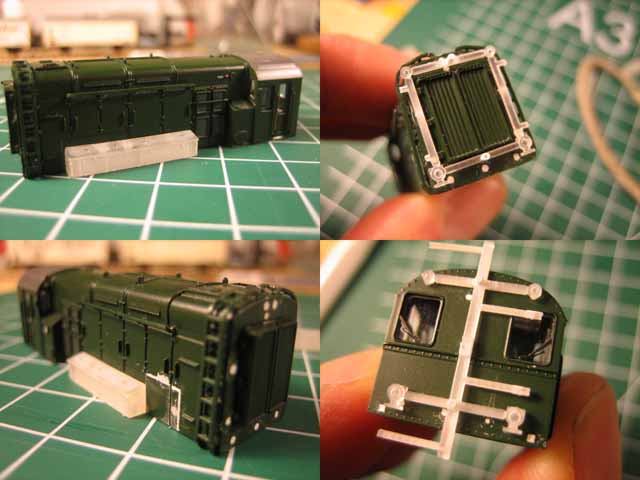

"Gemonteerd" zien de onderdelen er zo uit:
Het idee om de seinen aan elkaar te printen lijkt goed te kloppen :) . Nu eerst alles even in de primer zetten...

Fred


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube


Bouwe
Kleinserie/Commercieel
Berichten: 1274
Lid geworden op: 28 sep 2008 15:15

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Bouwe »

Goed gedaan Fred :D

mvg Bouwe


3D geprinte modeltreinen en toebehoren: Mijn shop bij Shapeways

Gebruikersavatar

Onderwerp starter
3dbuildr
Kleinserie/Commercieel
Berichten: 881
Lid geworden op: 25 sep 2010 16:46

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door 3dbuildr »

Verder met het digitaliseren...

Mijn wijsheid heb ik van onze Engelse collega's vandaan gehaald, op: http://www.ngaugeforum.co.uk/SMFN/index ... 4#msg83384

In deze engelse bouwbeschrijving wordt een complete sounddecoder + luidspreker :!: in een Class08 ingebouwd, maar ik wil alleen een Kuhn N45 decoder inbouwen die (gelukkig) een stuk kleiner is, dus ik hoef een stuk minder te boren en te frezen:

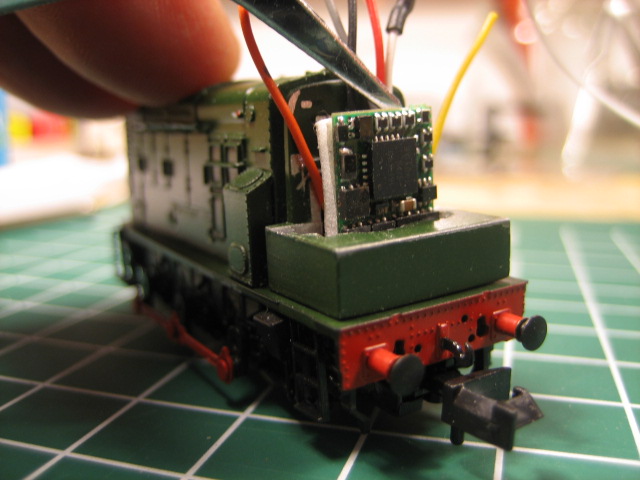

Proefpassen met een Kuhn N45 decoder die ik eerder eens heb opgeblazen:
Ruimte zat in de cabine!
Fred


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube

Gebruikersavatar

Onderwerp starter
3dbuildr
Kleinserie/Commercieel
Berichten: 881
Lid geworden op: 25 sep 2010 16:46

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door 3dbuildr »

Nu de decoder aansluiten; de motor krijgt zijn spanning van 2 kanten:
Aan de onderkant van een printplaatje op de kopse kant van de motor drukt een koper contactje dat van de stroomafnemers komt tegen een contactvlakje op datzelfde printplaatje. Het koperen contactje buig ik los van het printplaatje naar voren en wat naar het midden.
Het contactje losgebogen van het printplaatje
Het contactje losgebogen van het printplaatje

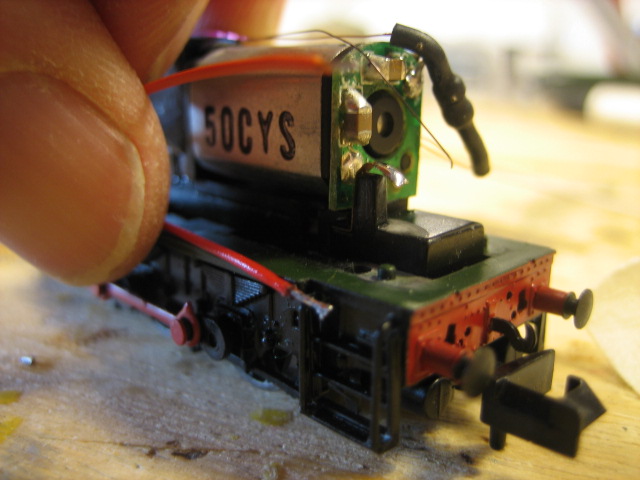

Het oranje draadje van de decoder soldeer ik aan het contactvlakje op de printplaat en het rode draadje van de decoder soldeer ik aan het koperen contactje. Om te voorkomen dat het rode en het oranje draadje kortsluiting maken lijm ik er een klein stukje isolerende kunststof (overheadsheet) tussen

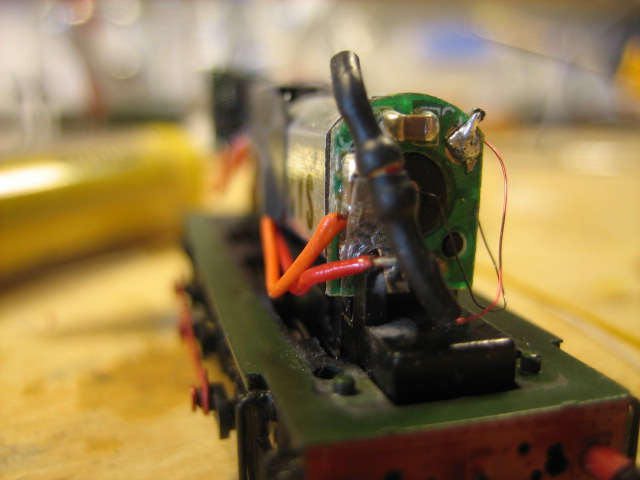

Het rode en het oranje draadje vastgesoldeerd
Het rode en het oranje draadje vastgesoldeerd

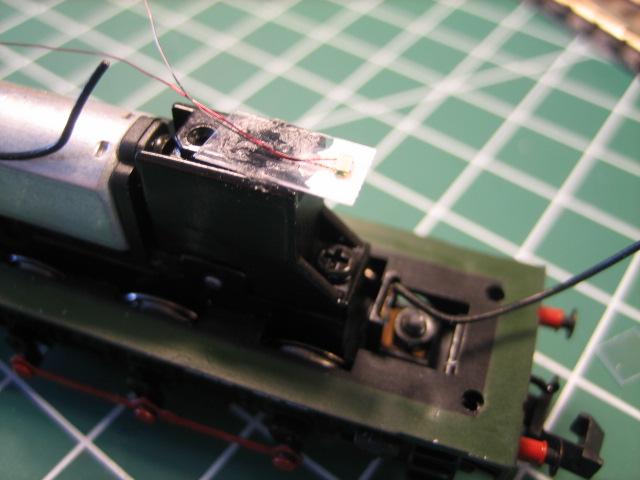

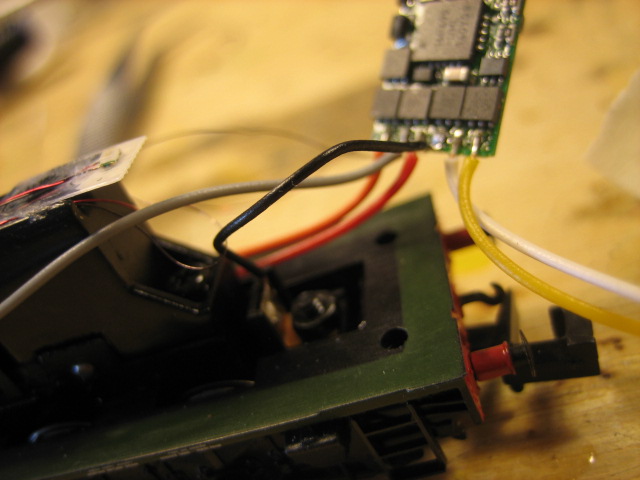

Vanaf de cabine loopt een zwart draadje vanaf de stroomafnemers naar de bovenzijde van datzelfde printplaatje op de motor. Ik knip het zwarte draadje door het midden en soldeer de ene helft vast aan de decoder (nadat ik natuurlijk eerst het zwarte aansluitdraadje op de decoder heb losgesoldeerd)
Het zwarte draadje van de stroomafnemer vastgesoldeerd op de decoder
Het zwarte draadje van de stroomafnemer vastgesoldeerd op de decoder
De andere helft van het zwarte draadje soldeer ik los op de printplaat en daar soldeer ik het grijze draadje van de decoder aan vast.

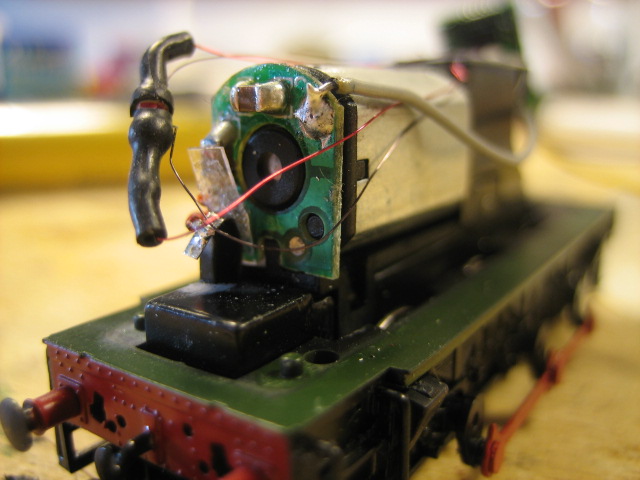

De grijze draad van de decoder vastgesoldeerd op het printplaatje. Je ziet ook het isolerende plaatje tussen het rode en het oranje draadje goed zitten!
De grijze draad van de decoder vastgesoldeerd op het printplaatje. Je ziet ook het isolerende plaatje tussen het rode en het oranje draadje goed zitten!
Ziezo, een kind kan een Class08 digitaliseren!
Fred


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube

Gebruikersavatar

Onderwerp starter
3dbuildr
Kleinserie/Commercieel
Berichten: 881
Lid geworden op: 25 sep 2010 16:46

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door 3dbuildr »

Ik geef de Hippel geen verlichting omdat de wanden van de kap te dik zijn: als ik er gaten voor de lichtgeleiders in wil boren zitten de gaten veel te dicht naar het midden om nog overtuigend te zijn. Wat ik wel wil doen is een functionerend blauw zwaailicht monteren. Hiervoor lijm ik een blauwe SMD LED met aansluitsnoertje op een stukje overheadsheet wat ik op zijn beurt weer bovenop de beschermkap van de tandwieloverbrenging lijm.

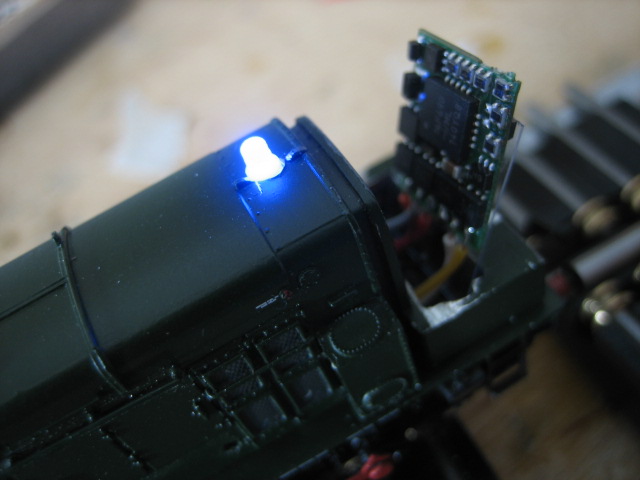

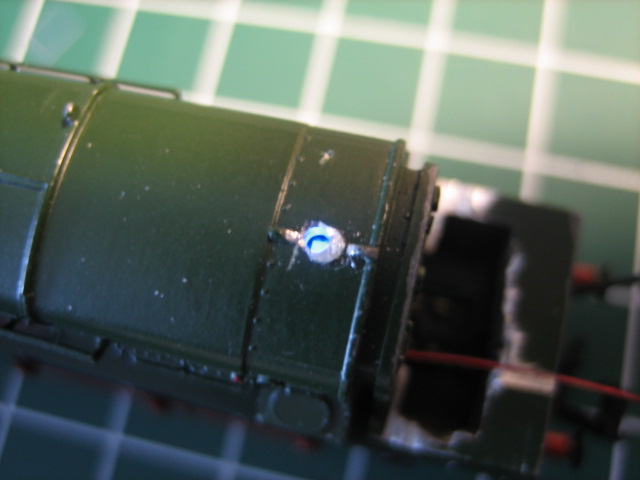

De blauwe LED heb ik met een weerstandje op de C-uitgang van de Kuhn N45 decoder aangesloten. In de metalen kap heb ik met een 1mm boortje een gat geboord waar het zwaailicht in moet komen. Terwijl de lijm nog nat is schakel ik de blauwe LED op de rollenbank in om te zien of hij direct onder dat gat zit gelijmd. Omdat de lijm nog niet droog is kan ik de LED dan nog wat uitlijnen.
En zo ziet een herpa zwaalicht eruit:
En zo ziet het meegeprinte FUD zwaailicht er van onderen aangelicht uit:
Het gaat goed!
Fred


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube


Bouwe
Kleinserie/Commercieel
Berichten: 1274
Lid geworden op: 28 sep 2008 15:15

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Bouwe »

Duidelijke heldere uitleg Fred!

mvg Bouwe


3D geprinte modeltreinen en toebehoren: Mijn shop bij Shapeways

Gebruikersavatar

Onderwerp starter
3dbuildr
Kleinserie/Commercieel
Berichten: 881
Lid geworden op: 25 sep 2010 16:46

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door 3dbuildr »

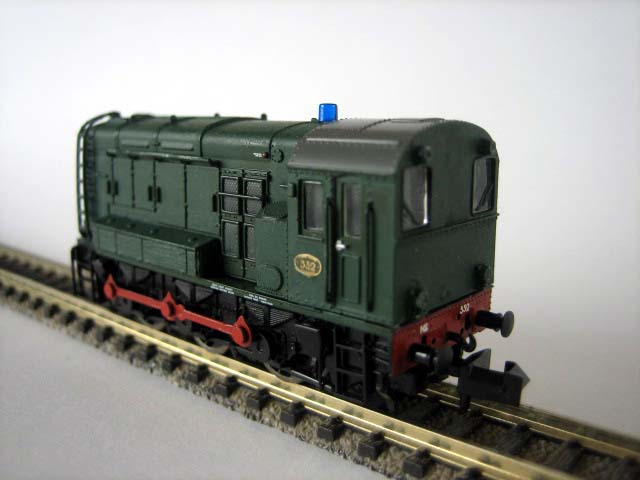

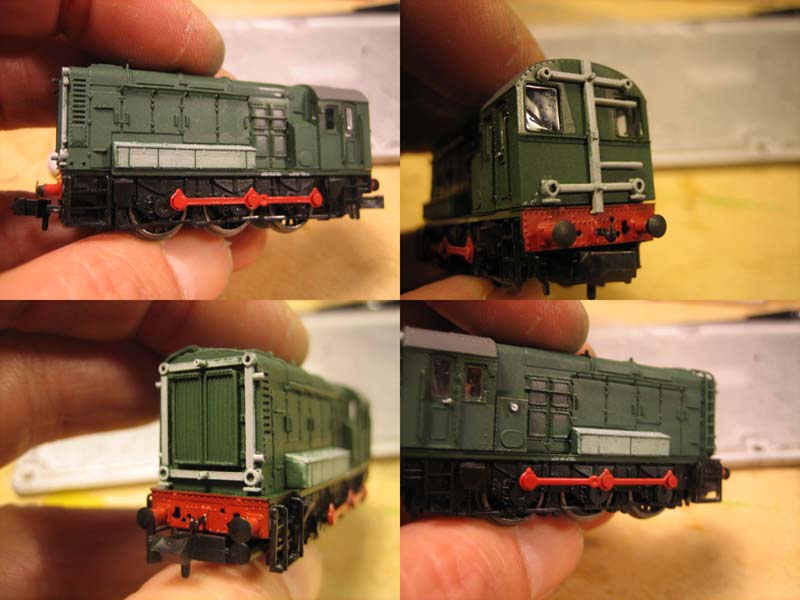

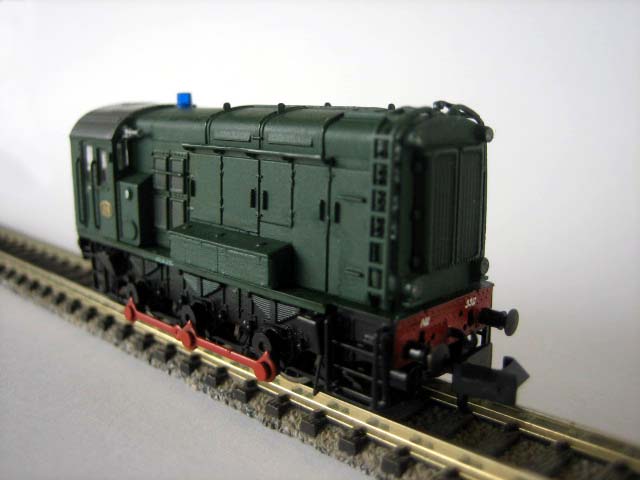

Nu het digitaliseren klaar is kan ik verder met de 3D geprinte onderdelen voor de NS versie: de seinen aan voor- en achterzijde en de accubakken aan beide zijden van de huif. Met die onderdelen in de primer ziet het er zo uit:
De verbindingsstukken tussen de seinen moeten er nog tussenuit worden gesneden, maar het principe werkt uitstekend. De seinen zitten op de juiste plaats op de juiste afstand.
:mrgreen: Fred


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube

Gebruikersavatar

Jos
Berichten: 4413
Lid geworden op: 16 nov 2008 17:22
Locatie: West Brabant

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Jos »

Gaaf hoor Fred!

Groetjes,
Jos




Peter
Berichten: 788
Lid geworden op: 01 jan 2010 20:07
Locatie: Zuid-Limburg

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Peter »

Ziet er super uit Fred!

Grtz.
Peter


Mijn baan: http://n-spoorforum.nl/phpbb3/viewtopic.php?f=14&t=9458

Digitaal (DCC), iTrain, Peco 55

Gebruikersavatar

bisschop
Kleinserie/Commercieel
Berichten: 921
Lid geworden op: 17 sep 2008 15:54
Locatie: sliedrecht

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door bisschop »

Hoi Fred,

Ziet er goed uit toppie.

Ik heb zelf nog een blauw uitvoering staan voor ombouw....
Dus wanneer komt de set met bakken en lampen op de markt??

Groetjes,

Rob


Bouwt treinen van de NS

Gebruikersavatar

Wim
Berichten: 1312
Lid geworden op: 21 jul 2012 10:20
Locatie: Naast Expo Houten

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Wim »

Mooi hoor,

echter ik zie de blauwe lamp niet meer? Andere loc?



Gebruikersavatar

Onderwerp starter
3dbuildr
Kleinserie/Commercieel
Berichten: 881
Lid geworden op: 25 sep 2010 16:46

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door 3dbuildr »

Danke, danke... :oops:

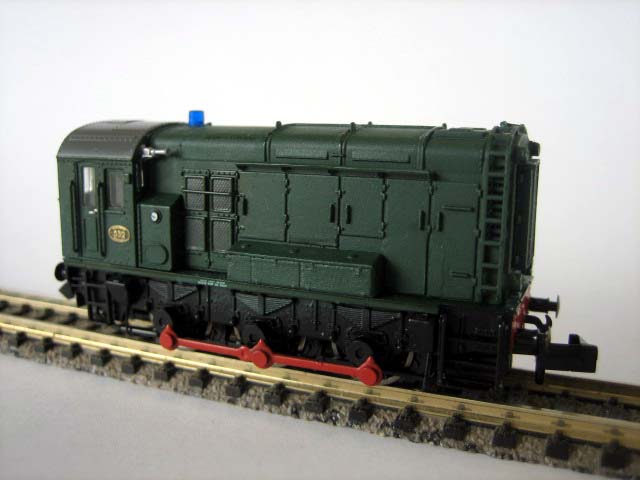

Ik heb de Hippel afgemaakt:
  • - geverfd met Humbrol Satin 195 die als 2 druppels water op BR green lijkt,
    - de binnenzijde van de seinen met aluminiumkleurige verf geverfd,
    - messing schildjes vd 532 op de cabine en afwrijftransfers op de bufferbalken gezet (beide van Phildie),
    - bufferhulzen zwart geverfd,
    - de luchtinlaat ietwat geblackwashed,
    - de verticale fluit vervangen door een horizontale toeter die ik nog had liggen van een van mijn 2400 donoren,
    - een blauw zwaailicht van Herpa met crystalclear gemonteerd (alternatief is het geprinte zwaailicht uit het setje)
En ik moet zeggen het is een schatje, een echte NS 500 alias Hippel alias Bakkie! Oordeel zelf:
Ik heb het setje nu ook op Shapeways staan voor de belangstellenden,
Suc6!
(ik zal nog een filmpje voor op youtube maken van het digitale rijgedrag + zwaailicht)
Fred


Alles komt goed!
http://www.shapeways.com/shops/nsinn
Volg 3Dbuildr ook op Facebook, Instagram en Youtube


Bouwe
Kleinserie/Commercieel
Berichten: 1274
Lid geworden op: 28 sep 2008 15:15

Re: NS Hippel, Bakkie 500/600/700 van een Graham Farish Clas

Bericht door Bouwe »

Mooi Fred!

mvg Bouwe


3D geprinte modeltreinen en toebehoren: Mijn shop bij Shapeways


Plaats reactie
