Mat '24 Blokkendoos, Jaap

Bericht door Jettuh »

Vandaag heeft Jaap zijn eerste rondjes kunnen rijden, met succes!


Afbeelding

Afbeelding

Afbeelding

Dit weekend zullen de eerste 6 stuks uitgeleverd gaan worden :mrgreen:


Meer informatie op SpoorObjecten.nl

Raymond
Berichten: 2105
Lid geworden op: 19 sep 2008 23:03
Locatie: utrecht

Re: Mat '24 Blokkendoos, Jaap

Bericht door Raymond »

Wauw die is mooi man!
Misschien wat te voorbarig maar heb ook plannen om er een motorpost van te maken?
Daar heb ik interesse voor!!!

Groet,
Raymond



Onderwerp starter
Jettuh
Kleinserie/Commercieel
Berichten: 789
Lid geworden op: 04 aug 2009 19:42
Locatie: Eindhoven

Re: Mat '24 Blokkendoos, Jaap

Bericht door Jettuh »

Bedoel je de gele, of de bruine Raymond?

In beide gevallen, zou geen probleem moeten zijn!


Meer informatie op SpoorObjecten.nl

Rick
Berichten: 1677
Lid geworden op: 01 sep 2008 13:19

Re: Mat '24 Blokkendoos, Jaap

Bericht door Rick »

De motorposten waren bruin, alleen Jules is geel geweest, in die heb ik dan juist interesse. De gewoon groene versie is ook interessant. ;)

Is de kap nog makkelijk af te nemen om een decoder in te bouwen?



Raymond
Berichten: 2105
Lid geworden op: 19 sep 2008 23:03
Locatie: utrecht

Re: Mat '24 Blokkendoos, Jaap

Bericht door Raymond »

Ik bedoel de bruine versie Jethuh.
Zou ik heel gaaf vinden!!!

Groet,
Raymond



Onderwerp starter
Jettuh
Kleinserie/Commercieel
Berichten: 789
Lid geworden op: 04 aug 2009 19:42
Locatie: Eindhoven

Re: Mat '24 Blokkendoos, Jaap

Bericht door Jettuh »

Ik ga het opschrijven!

De kap zit met 4 schroefjes vast en is dus eenvoudig eruit te halen, even de 2 koper stripjes naar het motortje isoleren en decoder tussen hangen zou volgens mij zonder problemen moeten lukken!


Meer informatie op SpoorObjecten.nl

Rick
Berichten: 1677
Lid geworden op: 01 sep 2008 13:19

Re: Mat '24 Blokkendoos, Jaap

Bericht door Rick »

Mooi, ik was benieuwd of en hoe de kap los kon maar dat is dus simpel te doen.


Gebruikersavatar

Hube
Berichten: 901
Lid geworden op: 20 mar 2018 23:22
Locatie: Twente

Re: Mat '24 Blokkendoos, Jaap

Bericht door Hube »

Vandaag de Mat ‘24 van spoorobjecten ontvangen.
Ziet er subliem uit. Met een mooie OVP.
Meteen digitaal gemaakt met een Train-o-matic decoder. Dit is heel eenvoudig.
Het Tomytec onderstel rijdt goed.
Ik ga er nog wel frontverlichting inbouwen. Sluitverlichting moet ik nog even over nadenken.
Ben er wel heel blij mee.
Goed werk Mitchel
Laatst gewijzigd door Hube op 26 sep 2024 19:40, 1 keer totaal gewijzigd.


NS 60-70 -er jaren, Elst, mijn jeugd
z21, iTrain, iMac mini
pr8 baan

erik-n-fan
Berichten: 1091
Lid geworden op: 19 jul 2011 10:15
Locatie: A'dam

Re: Mat '24 Blokkendoos, Jaap

Bericht door erik-n-fan »

_o_ 100 Jaar later... Wie had dat ooit gedacht! _o_ Prachtig!


Groet, Erik

T-Trak Paradebaan - T-Trak project voor mijn langere treinen
Woonkamer baan - Eerdijk & Eerdijk West - Baan in de woonkamer

Instagram: erik_n_fan

Onderwerp starter
Jettuh
Kleinserie/Commercieel
Berichten: 789
Lid geworden op: 04 aug 2009 19:42
Locatie: Eindhoven

Re: Mat '24 Blokkendoos, Jaap

Bericht door Jettuh »

Leuk om te horen!!

Heb je toevallig tips voor het inbouwen van de decoder Hube?
Zie de vraag namelijk vaker voorbij komen en aangezien ik hem alleen analoog aanbied zijn alle tips welkom :D

2 foto's van Paul:
Afbeelding

Afbeelding


Meer informatie op SpoorObjecten.nl

Raymond
Berichten: 2105
Lid geworden op: 19 sep 2008 23:03
Locatie: utrecht

Re: Mat '24 Blokkendoos, Jaap

Bericht door Raymond »

Hij is echt mooi!!!
Kan niet wachten tot het volgende week zaterdag is😁

Groet,
Raymond


Gebruikersavatar

Hube
Berichten: 901
Lid geworden op: 20 mar 2018 23:22
Locatie: Twente

Re: Mat '24 Blokkendoos, Jaap

Bericht door Hube »

Jettuh schreef: 27 sep 2024 11:20 Leuk om te horen!!

Heb je toevallig tips voor het inbouwen van de decoder Hube?
Zie de vraag namelijk vaker voorbij komen en aangezien ik hem alleen analoog aanbied zijn alle tips welkom :D
Natuurlijk Mitchell, bij deze:

De kap kan verwijderd worden door de vier kleine schroefjes aan de onderzijde los te draaien. Ze hoeven er niet helemaal uit.

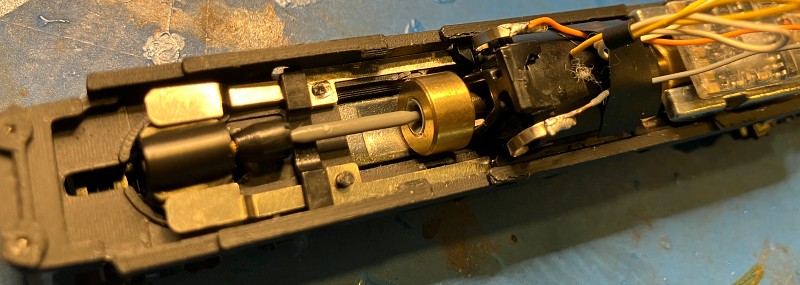

Dan zie je, in het midden, de motor met aan beide kanten een zilverkleurig gewicht en 2 koperkleurige contactveren die van onder 1 van de gewichten naar de motor lopen. Ik heb de foto's gemaakt na de ombouw maar denk de decoder en de draden even weg;
Het gewicht aan de kant van deze contactveren weghalen. Deze zit met 2 nokjes in het chassis vast. Dus voorzichtig met een schroevendraaier het chassis iets uitbuigen.
Dan zie je dat de contactveren van de motor contact maken met de 2 zilveren contactstrippen die in de lengte door het chassis lopen. Deze maken het contact met de wielen en dus met de rails.
Door de 2 koperen contact veren van de motor helemaal naar boven te buigen, tot boven op de motor, wordt het contact tussen motor en de contactstrippen cq. wielen verbroken.
De oranje resp. grijze draad van de decoder moeten nu aan de contactveren van de motor gesoldeerd worden.
Het gewicht kan nu terugplaatst worden. Even controleren of de contactveren geen kortsluiten maken met het gewicht. Beter nog; doe er wat isolatie tape tussen.

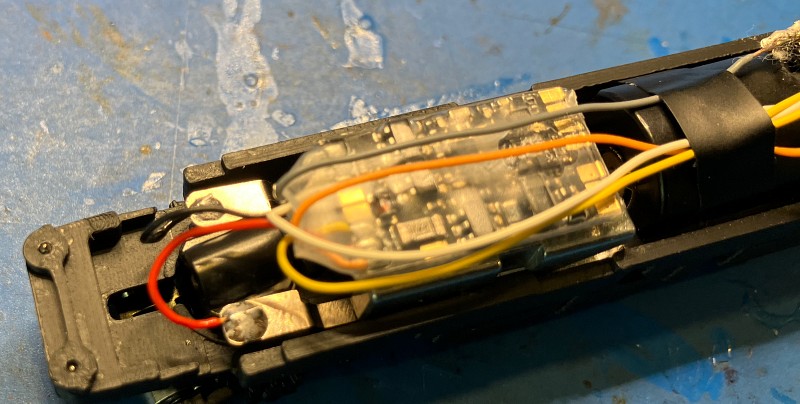

De decoder, in mijn geval een Train-O-matic, heb ik op het andere gewicht gelijmd.
En vervolgens de rode en zwarte draad van de decoder aan de lange contact strips gesoldeerd.

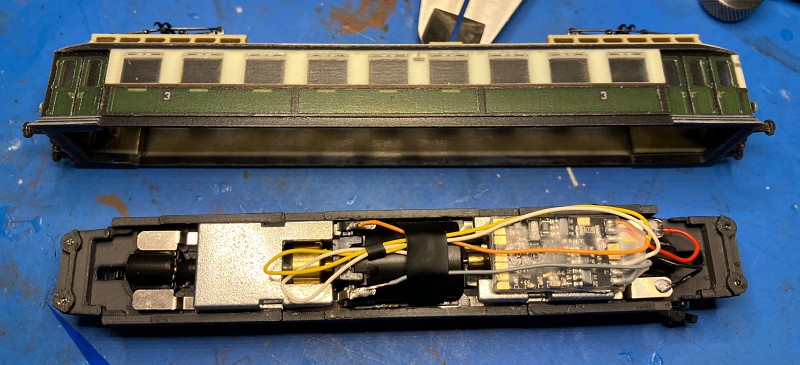

Dat ziet er dan zo uit:
De gele en witte draad voor de front- en sluitverlichting doe ik nu nog even niets mee. Maar ik ben wel van plan om in ieder geval later frontverlichting in te bouwen.

Het is moeilijker te beschrijven dan dat het in werkelijkheid gaat.

met vriendelijke groeten,
Gerard


NS 60-70 -er jaren, Elst, mijn jeugd
z21, iTrain, iMac mini
pr8 baan

Onderwerp starter
Jettuh
Kleinserie/Commercieel
Berichten: 789
Lid geworden op: 04 aug 2009 19:42
Locatie: Eindhoven

Re: Mat '24 Blokkendoos, Jaap

Bericht door Jettuh »

Wow, super bedankt Gerard, de beschrijving en foto's ervan moet denk ik voor iedereen wel duidelijk zijn zo!

Slim van je om de decoder aan het eind weer vast te solderen aan de koperen strip.
In mijn gedacht wilde ik hem dan gewoon solderen waar ook de contact veren zaten, maar dan moet je hem uit elkaar halen of vaste hand hebben zodat je het plastic eromheen niet smelt.

Gewoon aan de uiteindes is naturlijk stuk makkelijker!


Meer informatie op SpoorObjecten.nl

Rick
Berichten: 1677
Lid geworden op: 01 sep 2008 13:19

Re: Mat '24 Blokkendoos, Jaap

Bericht door Rick »

Die manier heb ik ook gebruikt om in mijn exemplaar een decoder in te bouwen, het is inderdaad simpel te doen. Ik mis helaas wel de gewichten naast de motor, dat maakt de stroomafname betrouwbaarder.


Gebruikersavatar

Hube
Berichten: 901
Lid geworden op: 20 mar 2018 23:22
Locatie: Twente

Re: Mat '24 Blokkendoos, Jaap

Bericht door Hube »

Rick schreef: 28 sep 2024 15:34 Die manier heb ik ook gebruikt om in mijn exemplaar een decoder in te bouwen, het is inderdaad simpel te doen. Ik mis helaas wel de gewichten naast de motor, dat maakt de stroomafname betrouwbaarder.
Die kun je toch gewoon laten zitten?

Gerard


NS 60-70 -er jaren, Elst, mijn jeugd
z21, iTrain, iMac mini
pr8 baan

Rick
Berichten: 1677
Lid geworden op: 01 sep 2008 13:19

Re: Mat '24 Blokkendoos, Jaap

Bericht door Rick »

Als ze in het model gezeten hadden wel bedoelde ik. :lol:



Raymond
Berichten: 2105
Lid geworden op: 19 sep 2008 23:03
Locatie: utrecht

Re: Mat '24 Blokkendoos, Jaap

Bericht door Raymond »

Waar zou je die dan willen plaatsen Rick?
Ik zie geen plek...

Groet,
Raymond



Onderwerp starter
Jettuh
Kleinserie/Commercieel
Berichten: 789
Lid geworden op: 04 aug 2009 19:42
Locatie: Eindhoven

Re: Mat '24 Blokkendoos, Jaap

Bericht door Jettuh »

Bij de eerste batch he. Ik niet bij allemaal een gewichtje toegevoegd.
Zou kunnen zijn dat Rick er eentje van heeft waar die dus nog niet zaten, in dat geval mijn excuses!

Ik zal kijken of ik nog gewichtjes heb liggen als je ze nodig hebt Rick


Meer informatie op SpoorObjecten.nl

Rick
Berichten: 1677
Lid geworden op: 01 sep 2008 13:19

Re: Mat '24 Blokkendoos, Jaap

Bericht door Rick »

Als je die nog hebt, graag. :P



Onderwerp starter
Jettuh
Kleinserie/Commercieel
Berichten: 789
Lid geworden op: 04 aug 2009 19:42
Locatie: Eindhoven

Re: Mat '24 Blokkendoos, Jaap

Bericht door Jettuh »

Ben je op houten, dan neem ik ze voor je mee


Meer informatie op SpoorObjecten.nl
Gebruikersavatar

JohoMapi
Kleinserie/Commercieel
Berichten: 887
Lid geworden op: 11 jun 2013 17:48
Contacteer:

Re: Mat '24 Blokkendoos, Jaap

Bericht door JohoMapi »

Hoi Mitchell,

Ik zou je willen complimenteren met je laatste treinmodellen. De Blokkendoos ziet er echt zeer netjes uit. Ik ben onder de indruk hoe bijna alles in-1 geprint is. En de verpakking is ook erg sjiek in 3D-print.

Groet,
Maurice


RAILNSCALE Bekijk onze website met 3D-geprinte automodellen, accessoires en gereedschappen: www.railnscale.com
Happy Hobbying!
Facebook: https://www.facebook.com/railnscale/
Instagram: https://www.instagram.com/railnscale/
Youtube: https://www.youtube.com/user/JohoMapi

Rick
Berichten: 1677
Lid geworden op: 01 sep 2008 13:19

Re: Mat '24 Blokkendoos, Jaap

Bericht door Rick »

Inderdaad, de verpakking is ook erg netjes.
Jettuh schreef: 01 okt 2024 06:58 Ben je op houten, dan neem ik ze voor je mee
Helaas niet, dat wordt opsturen. Zullen we het verder via PB regelen?



Onderwerp starter
Jettuh
Kleinserie/Commercieel
Berichten: 789
Lid geworden op: 04 aug 2009 19:42
Locatie: Eindhoven

Re: Mat '24 Blokkendoos, Jaap

Bericht door Jettuh »

Super leuk om te horen, dankejwel Maurice!
Dat zijn natuurlijk de berichten die je ochtend helemaal goed maken :D

En Rick, geen probleem dat komt wel goed!
