Thanks voor de link Casper! Dan laat ik die ribben denk ik toch wel zitten. Alleen de onder de buitenste ramen plus dakranden haal ik dan weg.
Duidelijke foto.

Goed voorbeeld Rik. Jij blijft me ook verassen met modellen

Het werd weer eens tijd om wat analoge locomotieven aan te pakken en deze te digitaliseren.
Deze keer zijn het mijn motorposten. Ik heb meteen besloten om deze te voorzien van nieuwe motoren en ledverlichting.



Dit is een project waarbij ik minimaal tot niet hoef te frezen. Ik heb voorschakelprintjes gemaakt in SMD waarbij ik ook rangeerlichten kan tonen.
Wanneer ik de verlichting functie uit heb staan, zullen standaard aan elke zijde van de motorpost 1 rangeerlamp branden. Dan kan ik vervolgens met verlichting aan 1 kant van de motorpost de verlichting rijrichting afhankelijk aanzetten. Van de andere zijde dooft dan de rangeerlamp. Hetzelfde gebeurt met een 2e functieknop aan de andere kant van de motorpost. Op deze manier klopt de verlichting als hij getrokken rijdt, solo rijdt, of er een 2e motorpost voor zit.





Hierboven zie je de massaproductie. Ik heb gekozen voor een ESU Next18 decoder met een D&H voetje. Dit vanwege het prettig programmeren van de verlichting en zijn nagenoeg niet op te blazen in tegenstelling tot bijvoorbeeld een goedkopere Kuehn. Omdat de schakelprintjes best wel complex zijn en daardoor een grotere foutmarge hebben, wil ik op veilig gaan. Zelf heb ik 4 onderstellen en 5 kappen. Deze waren eenvoudig uitwisselbaar. Het is dus een must dat dit blijft. Hierdoor zal ik de ledverlichting op losse printjes moeten maken. Dat zie je op de foto hieronder. Alleen de gele leds zijn er nog op gesoldeerd. De rode volgen nog.

Hoi Mike,

De printjes voor de verlichting standaard op rangeer licht te krijgen, is dat ook zelfbouw of heb je daar een (gekocht)printje voor?
Zit er ook al een tijdje op te azen (zeer hoog op wensenlijst) of zelfs een PCB van te laten maken, echter kom er niet aan toe
Zo'n printje is zo universeel toe te passen op bijna al het NL tractie materieel

Ik hoor het graag

Mvg,
Ad

Hoi Ad,

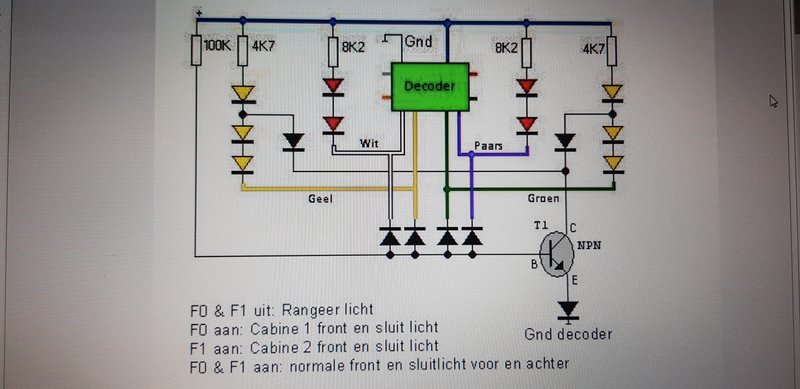

Sorry voor het late antwoord. De printjes heb ik zelf gemaakt. Het schema wat ik gebruikt heb staat hieronder. Ik kon alleen nog maar een screen vinden. Het originele plaatje stond op het Beneluxforum, maar kan ik niet meer vinden.

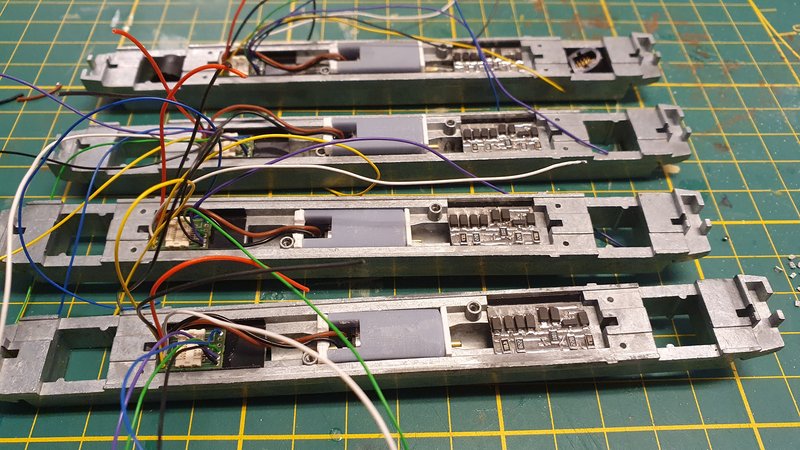

Nog even een kleine update:

Draadjes solderen is ook veel werk. Het wordt een beste spaghetti bende
De NEXT18 connector heb ik met wat secondelijmgel vast gelijmd.

Netjes Mike!

Waar haal je de SMD printjes vandaan? Die waar je de SMD ledjes opgesoldeerd hebt.
B.v.d. voor je reactie.

Grtz.
Peter

Ik heb destijds een paar platen gehaald besteld bij: Ledbaron op e-bay. Maar hij heeft al een tijde niet meer de dikte welke ik gebruik.
Ik geloof uit mijn hoofd dat dit 0.3mm is.

Mike, die heeft ze inderdaad niet meer in het assortiment.

Moet ik even verder zoeken.

Grtz.
Peter

Ik heb ze ook al lang niet meer bij LEDBaron gezien dus daarom ben ik de strokenprint zelf gaan frezen (XY handbediend):


20191024_091716_800 by , on Flickr

Resultaat was prima, arbeidsintensief maar ook een stuk goedkoper...

Fred

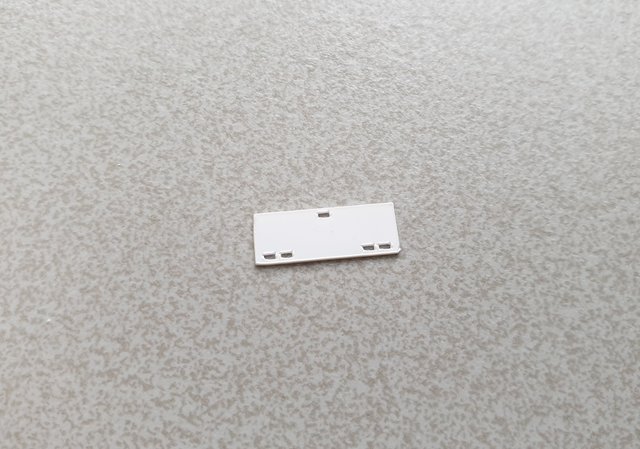

Je kan ook bedrade 0402 led kopen, deze dan plakken in een geplot stukje styreen en dan de draden op smd printje solderen van Ali waar je de smd weerstanden op soldeert em dan naar de decoder. Werkt voor mij veel makkelijker en dit voorkomt ook doorschijnen van de rode naar de gele led.

Onlangs heb ik een vergelijkbare oplossing ontwikkeld voor de oudere Fleischmann NS1657.

Een schermpje, aangevuld met geprinte lichtgeleiders waarin je de LEDs aan de achterkant kunt aanbrengen. Omdat deze lichtgeleiders niet 100% helder zijn, heb je een mooi difuus lichtbeeld. Zonder dat er sprake is van ' lichtlekkage' .

Ik zal eens kijken bij mijn eigen Motorpost of hier voldoende ruimte voor is.

Nice. Zeker die licht geleiders. Zou ik er ook wel
een paar van kunnen gebruiken.

Voor de lichtgeleiders heeft ShapeWays geen goed materiaal beschikbaar. Ik zal er binnenkort een aantal in een batch printen.
Dan laat ik je nog weten wanneer ze beschikbaar zijn.

Oehw, daar heb ik ook wel oren naar @Pjotr , die lichtgeleide printjes. Eventueel ook voor de motorpost, mocht je die gemaakt hebben. Anders ga ik zelf aan de slag.
Wil nog proberen met zwarte resin te printen en dan de lichtgeleiders in clear resin. Kijken wat dat doet. Echter, als jij ze al hebt, kan ik weer andere dingen tekenen

Groetjes,

Hoontje

Hoi Hoontje,

Ik was nog wel van plan om ze voor de Motorpost te ontwikkelen. (ik heb zelf nog twee MP's in de wachtrij om te digitaliseren)
Tot op heden niet aan toe gekomen, maar ik kan er op korte termijn wel even naar kijken. Op basis van wat ik al heb is het niet veel werk.

Het is een kwestie van de juiste afstanden tussen de lichten opmeten. Of iemand moet dat al een keer nauwkeurig bepaald hebben ?


Groeten,
Pieter

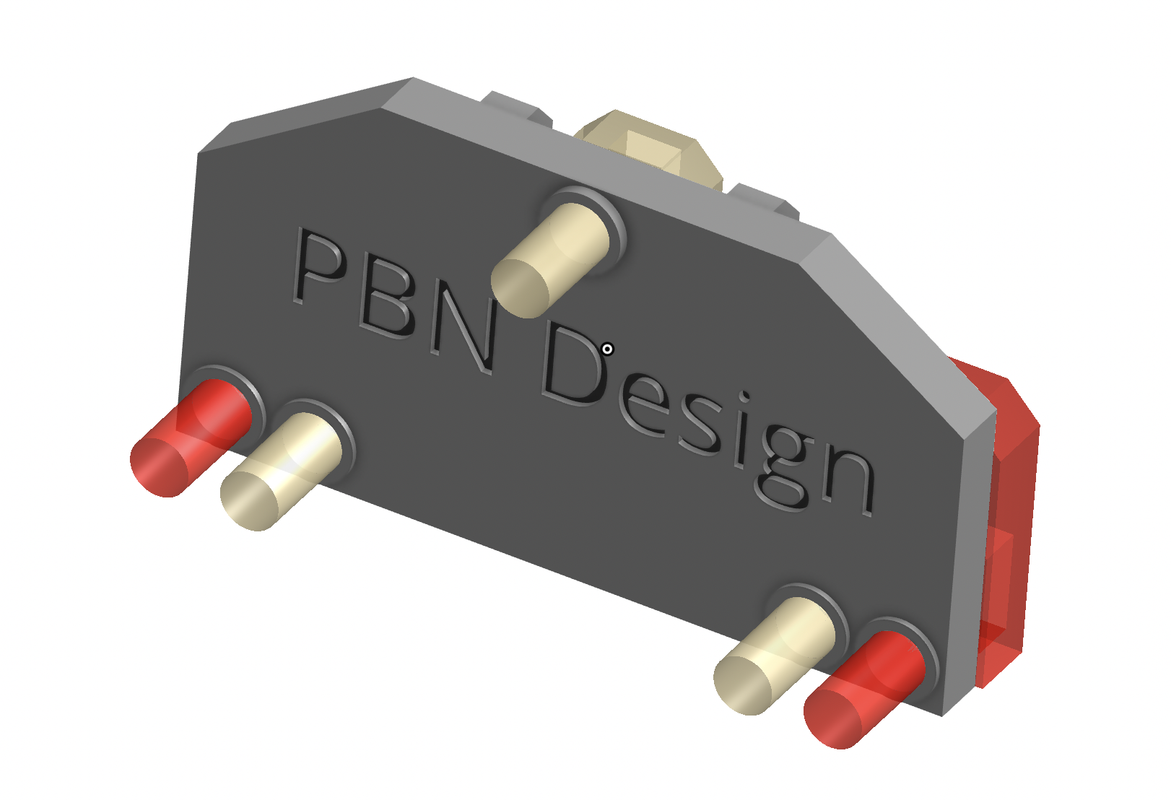

Dit weekend een eerste schets gemaakt van de lichtgeleiders voor de front en sluitverlichting van de Motorpost.

Een scherm met scheidingswanden, voorzien van een rode en een witte geprinte lichtgeleider. In de lichtgeleiders kunnen dan bedrade SMD-leds gelijmd worden. Ten opzichte van de kap blijft het geheel demonteerbaar.



Het ontwerpje is op basis van SMD-leds 0603, dat wil zeggen 0,8 x 1,6 mm en 0,6 mm hoog. Dat laat wat weinig ruimte voor de geleider, maar misschien dat ik nog wat extra materiaal aan de buitenkanten kan toevoegen. Kweste van uitproberen met de eerste proefprints. Leds van het type 0402 toevoegen zou ook nog een optie zijn, maar die zijn niet meer zelf goed te solderen, is mijn ervaring. Een 0603 gaat nog net met een loep-bril op je voorhoofd.

Afgelopen weekend de lichtgeleiders en de schermpjes geprint. De buitenste lampen horen rood te zijn, maar ik ga eerst even kijken wat het effect wordt met witte lichtgeleiders, die ik aan het uiteinde aanstip met transparant rode verf van Vallejo. En met afzonderlijke rode smd-leds erachter zou het licht achter de sluitlichten uiteindelijk ook rood genoeg moeten zijn.

Na wat kleine aanpassingen aan de lichtgeleiders, passen ze nu perfect in de kap van een Arnold Motorpost.
Op de achterkant van deze lichtgeleidertjes kunnen (bedrade) SMD 0603 led's geplakt worden in de daarvoor aangebrachte uitsparingen.



Het schutbord om de lichtlekkage te ondervangen ga ik nog wel wat verfijnen. Het is nog iets te dik.
Doelstelling dat het één en ander met deze kitjes straks perfect past, zonder vijl- en freeswerk.

Paul_DMV schreef: ↑16 apr 2022 10:23 Je kan ook bedrade 0402 led kopen, deze dan plakken in een geplot stukje styreen en dan de draden op smd printje solderen van Ali waar je de smd weerstanden op soldeert em dan naar de decoder. Werkt voor mij veel makkelijker en dit voorkomt ook doorschijnen van de rode naar de gele led

Hoi Paul,

Welke smd weerstandjes gebruik je dan, en bij wie bestel je deze?

Groeten, Henk

SMD weerstanden kun je eigenlijk overal wel krijgen. Op Aliexpress vind je ze in overvloed. Ik zou ze niet te klein nemen. Afhankelijk van de kwaliteit van je ogen zou je de 0805 versies kunnen nemen. Een loepbril is eigenlijk wel handig als je dit soort onderdelen gaat solderen.
Als je ze liever in een fysieke winkel wilt aanschaffen, kan ik Display in Haarlem aanbevelen. https://display-elektronica.nl/
Ze zitten vlak bij het station. Naast electronica hebben ze intussen ook een mooi modelbouw assortiment.

Recentelijk heb ik zelf deze https://nl.aliexpress.com/item/10050018 ... pt=glo2nld bedrade LED's aangeschaft bij Aliexpress.

Mooie ontwikkelingen! Ik blijf volgen.

Hier mijn vaste adres voor bedrade 0402 leds met de dunste lakdraad. Smd weerstandjes ook eenvoudig te vinden op Ali. Zou ik iets groter nemen, is makkelijk solderen.

https://nl.aliexpress.com/item/32888285538.html

Dat is best een stevige prijs Paul, of koop je er dan gelijk 100 ?

Nee 40 stuks staat erbij, groetjes Michiel

Is inclusief weerstanden lees ik. Toch @Paul_DMV ?
