Fleischmann ICE T front/sluitverlichting

[enderscw]

Goedenavond,

Sinds kort ben ik in het bezit van een ICE T, dit is allemaal leuk en aardig maar ik heb een vraag waar jullie mij hopelijk verder mee kunnen helpen.

Nou zit bij deze type treinen de motor en decoder in de restauratie en niet in de kopbakken. ook staat er dat de front/sluitverlichting werkt aan de hand van de rijrichting alleen kom ik niet verder dan dat de verlichting helemaal niet werkt.
Hebben jullie misschien enig idee wat ik over het hoofd zie of niet goed heb ingesteld?

Hieronder de link naar de handleiding.
http://www.fleischmann.de/doc/ET/2/DE/7760_13853.pdf

gr,

Wouter

[Marksintpancras]

Wouter,

Heb jij deze nieuw gekocht??? Zo ja, terug brengen.
De front-/sluitverlichting heeft zijn eigen stroomafname op bewuste bak, de restauratie rijtuig heeft alleen stroomafname voor motor.
Tja, qua instellingen doe je niks fout, alleen volgens mij moet je in de kop bakken functiedecoders in solderen om de sluitverlichting digitaal te krijgen.

[WimC]

Nee hoor, dat hoeft niet. Er zit een sleepschakelaar onder, die de verlichting wisselt met de rijrichting. Alleen gaat die nogal een kapot bij de ICE-T. Als de verlichting niet werkt, dan is dat gebeurd.

[Marksintpancras]

@Wim, waar zit dat ding op de tekening (welek nrtje??)?

Ik ben van de tekening uitgegaan, en het LED-licht plaatje regelt in mijn beleving die verlichting omdat daar de diode schakeling op zit. Alleen ga je deze digitaal voeden dan geeft dat ellende, alleen ik bezit dit treinstel niet, dus kan alleen mee kijken af tekening en daar zie ik niet welke elektrische schakelingen op de printplaat zit.

[WimC]

Ik bezit het wel, en ondanks dat er op de tekening geen sleepschakelaars staan, zitten ze er toch echt in (en werken ze bij mij ook al niet meer).

[WimC]

Hier zie je als je naar beneden scrolt, op de 2e pagina waar 7460-2 op staat, het draaistel "m Umschalter":
http://www.mtkb.de/Firmen_PDF/Waschzett ... _ice_t.htm

[Marksintpancras]

Dank je Wim, weer wat geleerd.

[enderscw]

Dank allen voor jullie reacties, ik zal de onderstellen er is onderuit halen om te kijken of er fatsoenlijk contact gemaakt word.

Wouter

[piksov]

Oud topc .. toch maar even leven inblazen ...

Ik ben ondertussen klaar met de sleepschakelaars in de FLM 7460 ICE-T

Tijd om hier ook een paar decoders in te bouwen.

De motor zit in het restaurant bij dit model, daar heb ik lang geleden al een decoder ingezet.

Nu zijn de stuurstand rijtuigen aan de beurt.

Ik heb de draadjes naar de sleepschakelaar al los van de led print.

Als ik de led print nu aansluit op een functie decoder dan gaan de ledjes niet branden.

Sluit ik een heel andere led printje aan, dan doen de ledjes het wel. Functie decoder en stroomafname zijn dus zeker goed.

Met draadjes direct van de rail naar de led print gaat wel goed, dan branden rood en geel afwisselend (afhankelijk wel aansluitpunt gebruik) . Led printje van de 7460 is ook goed dus.


Ik heb het idee dat de leds verkeerd om zitten voor gebruik direct met een functie decoder.

Heeft iemand hier meer informatie over?

Ik kon geen ombouw voorbeelden vinden.

Guus

[Jeroen]

Ik ga dit eens volgen. Ik heb uit een heel ander werelddeel een tijdje terug ook zo’n apparaat in huis. Hij rijdt prima, verlichting doet het ook en wisselt gewoon per kant. Alleen vind ik de verlichting heel zwak. Iemand die dit herkent?

[piksov]

mbt verlichting zwak ... op 'mijn' led printjes zit een schuif/draaischakelaar. Als ik die verzet wisselt de sterkte van de verlichting. Ik heb het idee dat het een 'analoge' stand en een 'digitale' stand is.

Misschien heb jij ook zo'n schakelaar en staat ie in de zwakke stand?

Guus

[piksov]

idd analog en digitale stand:

https://www.digit-electronic.de/wiencir ... chmann.php

[piksov]

https://www.1zu160.net/scripte/forum/fo ... id=1096887

[enderscw]

Ik ga dit eens volgen. Ik heb uit een heel ander werelddeel een tijdje terug ook zo’n apparaat in huis. Hij rijdt prima, verlichting doet het ook en wisselt gewoon per kant. Alleen vind ik de verlichting heel zwak. Iemand die dit herkent?

Ja dit herken ik zeker, alleen als dat ding een tunnel in of uit rijd zie je dat er daadwerkelijk verlichting brand.

[enderscw]

idd analog en digitale stand:

https://www.digit-electronic.de/wiencir ... chmann.php

Dank heren, gelijk gechecked en inderdaad de schuif stond verkeerd.

Nu komt er genoeg licht vanaf.

[piksov]

Kijk, in ieder geval al 1 tevreden klant ....

[Jeroen]

Ha Guus,

Goeie tip, ik zal 'm zo eens naar 'boven' dirigeren en dan ga ik ermee aan de slag. Het is ook mijn mantra, trouwens: als je alles al geprobeerd hebt, lees dan eens de handleiding

[Jeroen]

Bij mij maakt het geen moer uit. Maar als ik ga zitten pielen dan gaat de verlichting wel ineens feller branden. Ik ga er nog wel even verder mee klooien.

[enderscw]

Ha Guus,

Goeie tip, ik zal 'm zo eens naar 'boven' dirigeren en dan ga ik ermee aan de slag. Het is ook mijn mantra, trouwens: als je alles al geprobeerd hebt, lees dan eens de handleiding

Ik snap je helemaal, moet doorgaans al genoeg door de manuals. Om dat nou ook nog in m’n vrije tijd te gaan doen .
Zou het kunnen zijn dat de bedrading niet lekker contact maakt?

[piksov]

Zoals ik het nu zie moet ik inderdaad de gele/witte leds op de ledprint er af halen, en omgekeerd er weer op solderen, de polariteit van die leds is niet goed om met een functie decoder te kunnen werken.

Alternatief is om een printspoor tussen een rode en gele led door te krassen, en daar aan beide kanten van de kras 2 draadjes. Dat is ook geen sinecure, gerommel op de vierkante millimeter.

Ik ga er een nachtje overslapen ...

Guus

[Raymond (UK)]

Hij rijdt prima, verlichting doet het ook en wisselt gewoon per kant. Alleen vind ik de verlichting heel zwak. Iemand die dit herkent?

Ik heb dit met een ICE 1. Is dat hetzelfde tussen digitaal en analoge instelling?

Ik heb dat ding als DCC gekocht en heb de binnenkant nog nooit gezien zelf.

[piksov]

Hi,

ik heb de gele ledjes van het led printje gesoldeerd. Ik heb ook het grote component weggehaald (ik denk een condensator), en de 2 identieke onderdeeltjes waarvan ik ook denk dat het condensatoren waren.

Ik heb dus alleen 2 rode leds en een weerstand overgehouden (en een mechanische schakelaar)

Daarna heb ik er nieuwe witte ledjes op de print gesoldeerd, waarbij ik de richting heb omgekeerd ten op zichte van de oude situatie.

Tada ... ik kan nu de ledjes keurig aansturen met een functie decoder.

Ik zal het andere stuurstandrijtuig ook even opzoeken, dan gaat ik die vanavond ook even op dezelfde manier te pakken nemen.

groet,
Guus

[piksov]

Het ombouwen naar decoders van mijn 7460 ICE-T is gelukt!

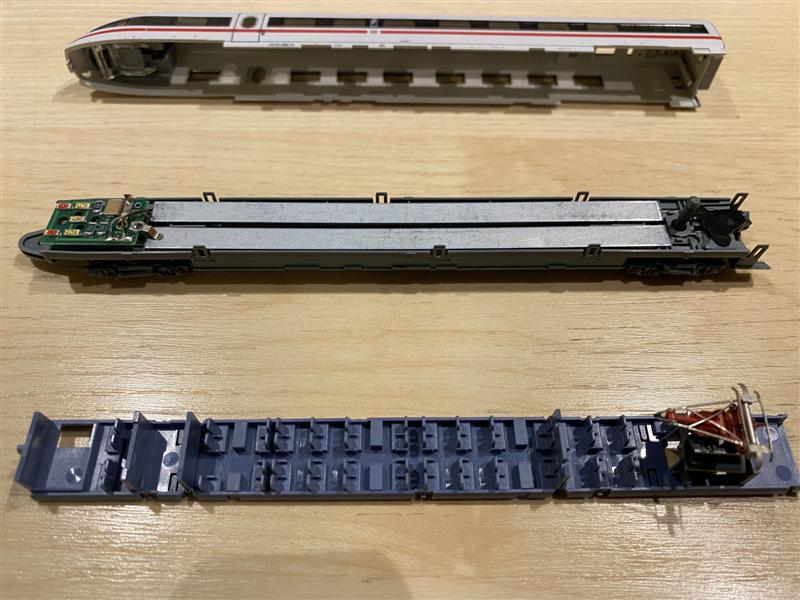

Als eerste moet een stuurstand open:

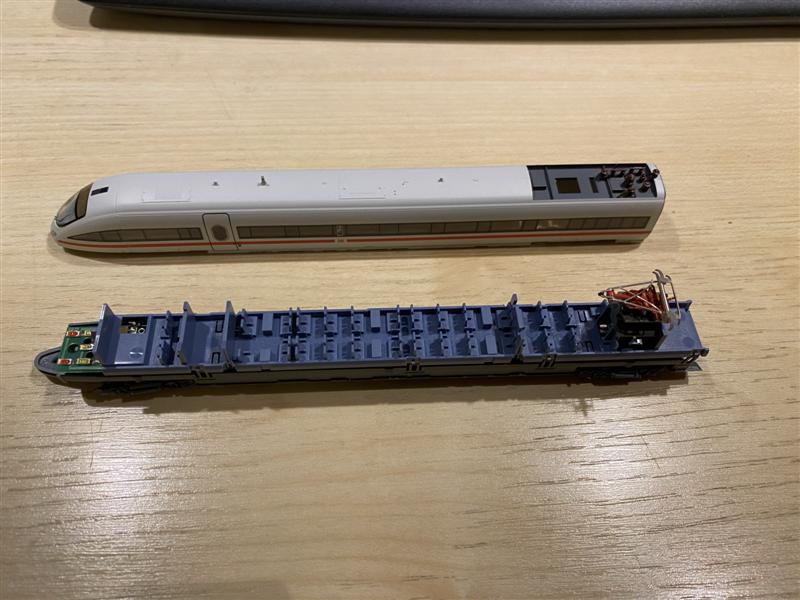

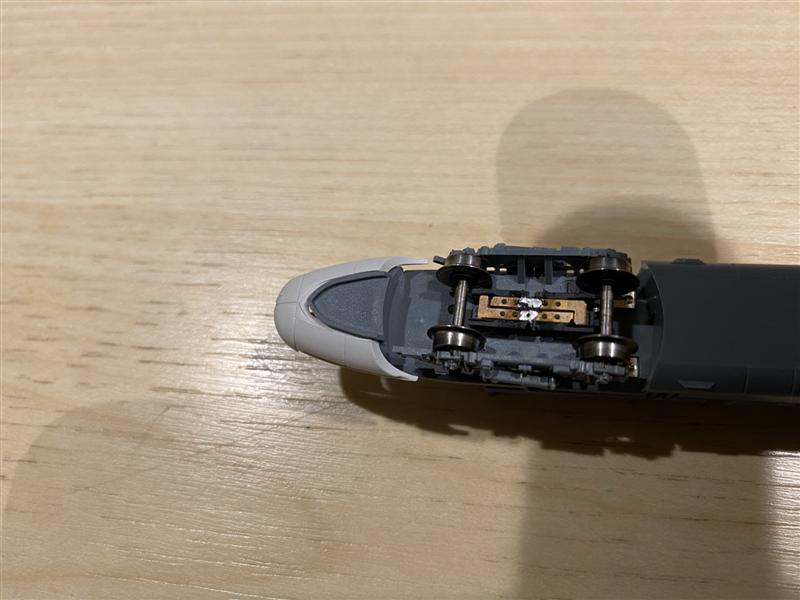

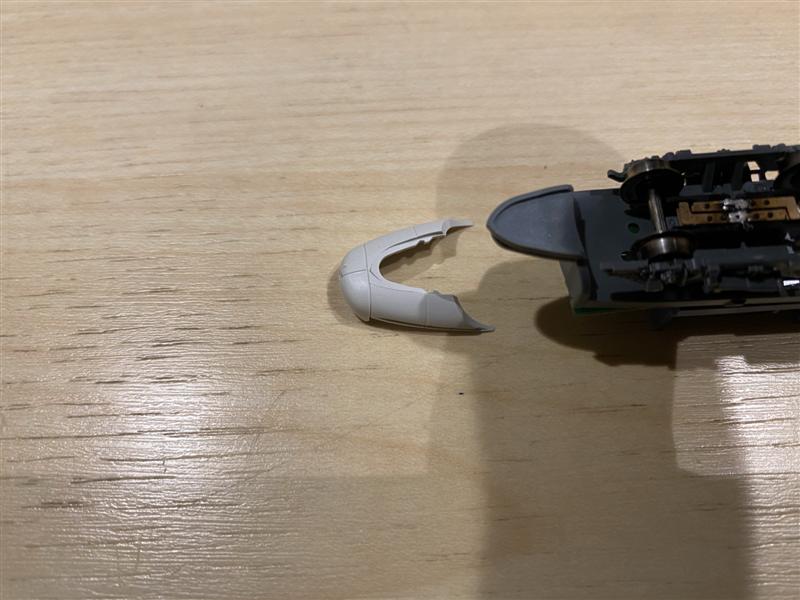

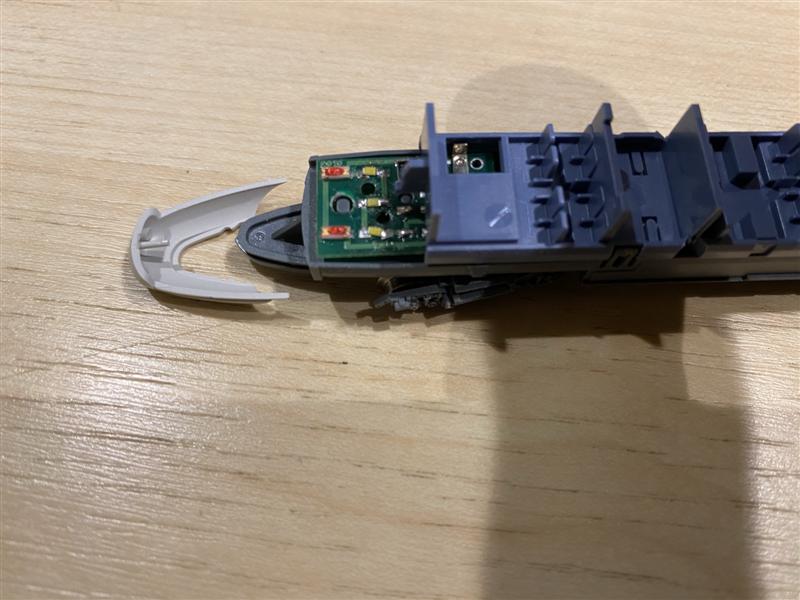

Als eerste de 'punt' van de neus eraf halen, dan de kap spreiden bij de wielen. Dan voorzichtig de kap er af halen.

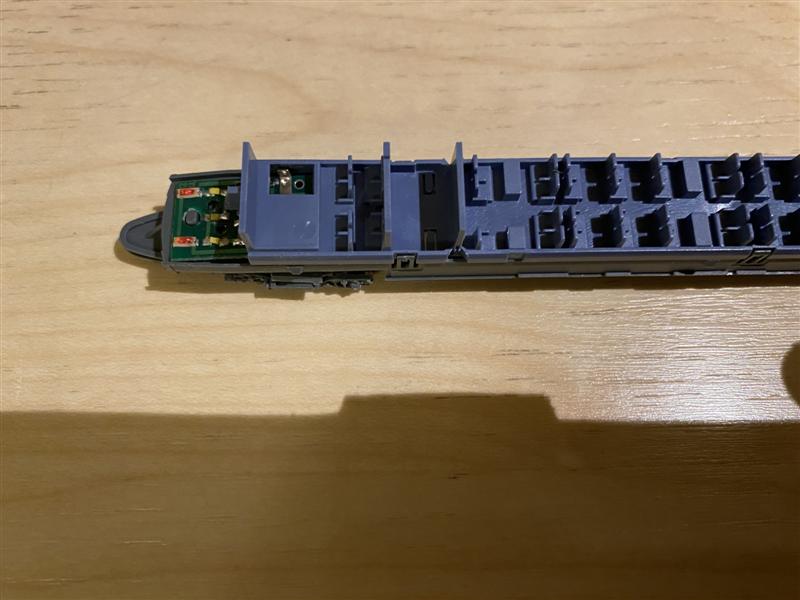

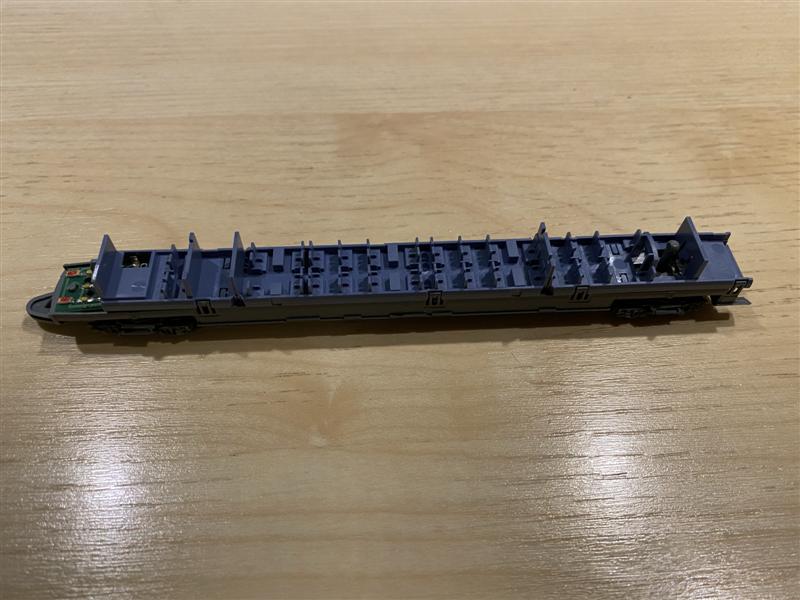

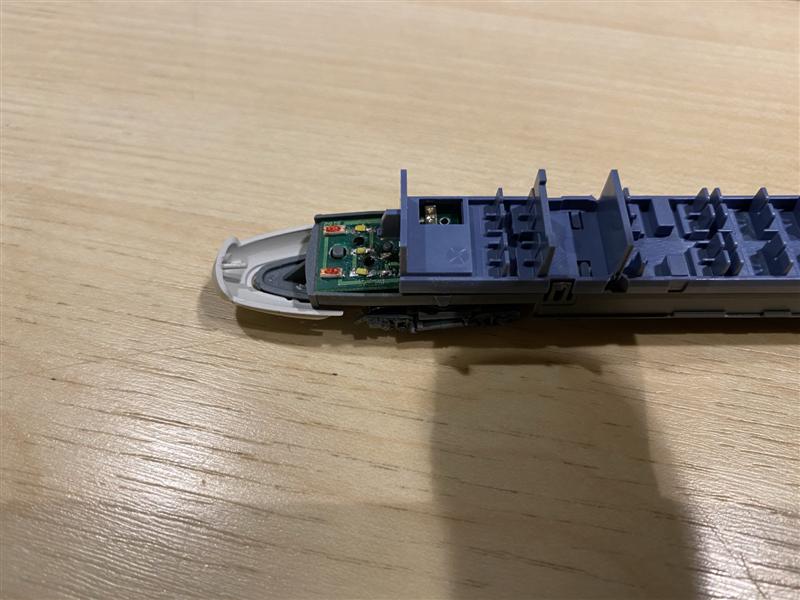

Na de kap de blauwe binnen inrichting uit de klemmetjes halen. Voorzichtig, die klemmetjes breken makkelijk af.

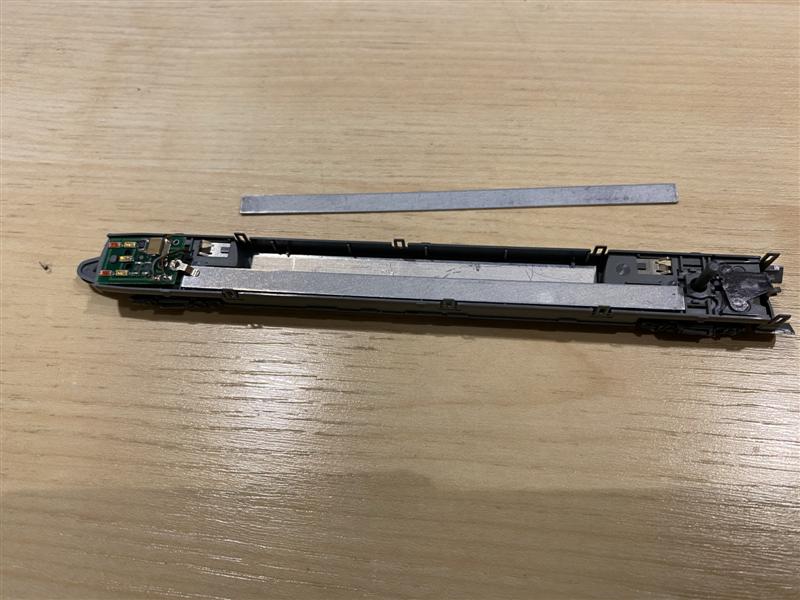

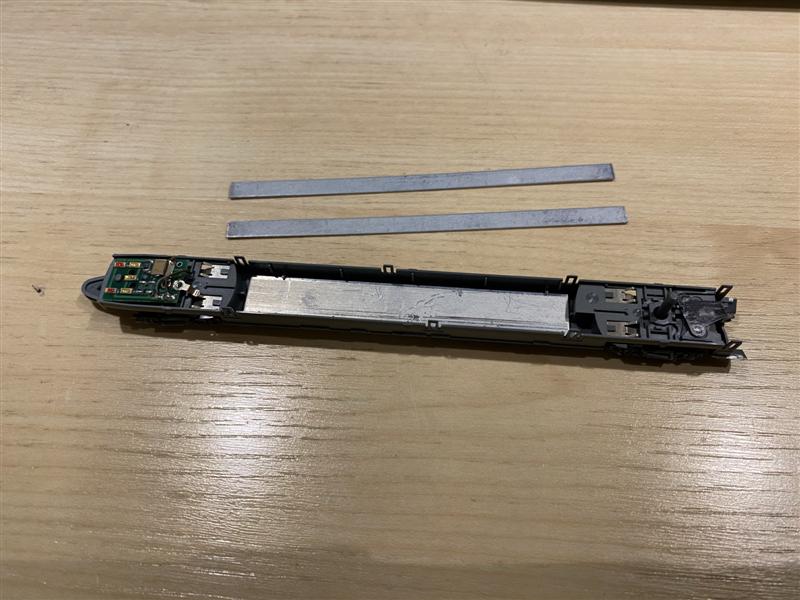

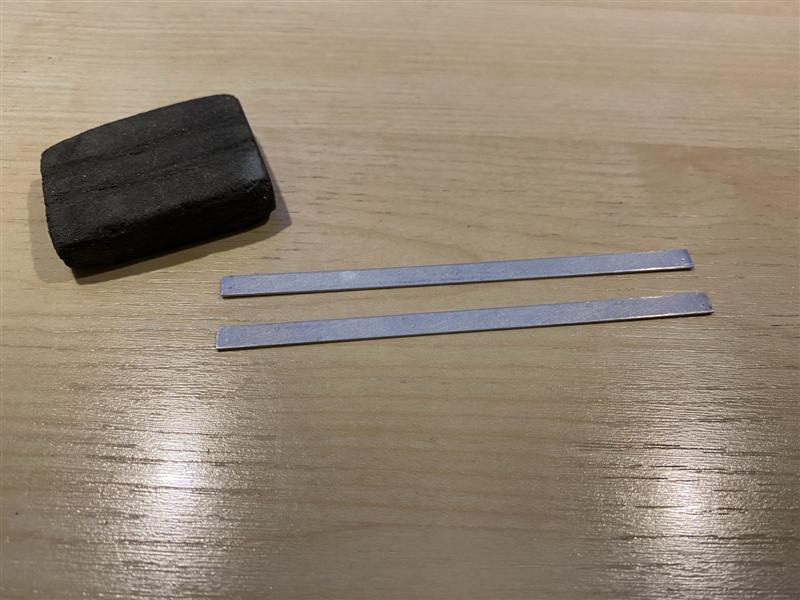

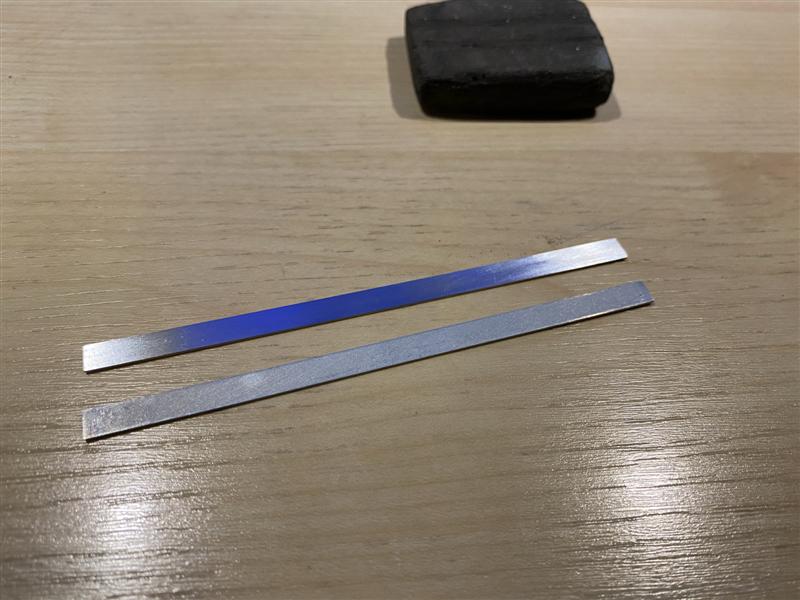

Dan beide lange metalen strips uit het rijtuig pakken, deze zijn bij mij flink geoxideerd.

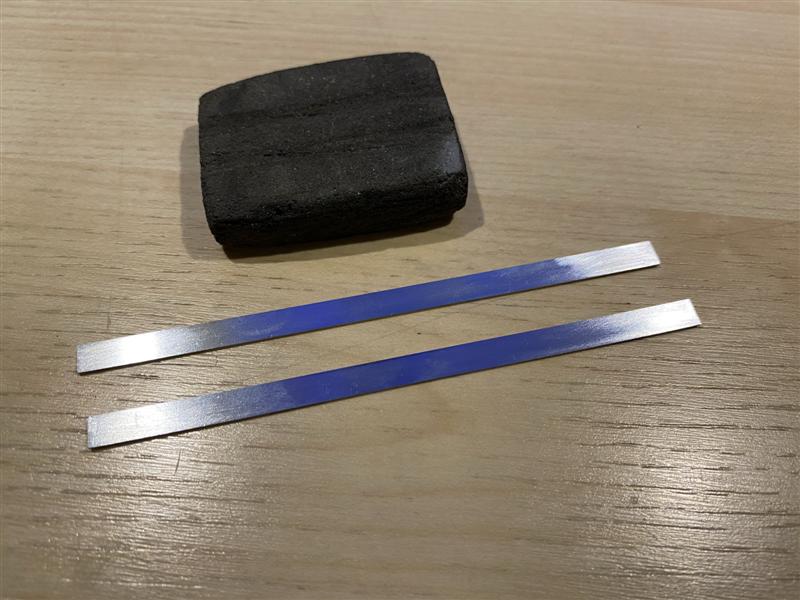

Met een railgum heb ik beide strips aan 1 kant schoon gepoetst.
Dan zijn er heel makkelijk draadjes aan te solderen.

De metalen plak onderin mooi laten zitten.

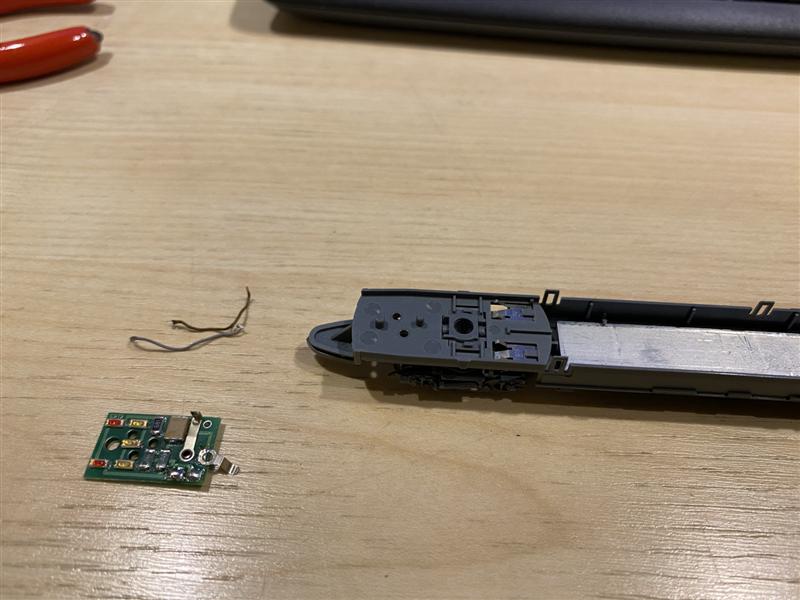

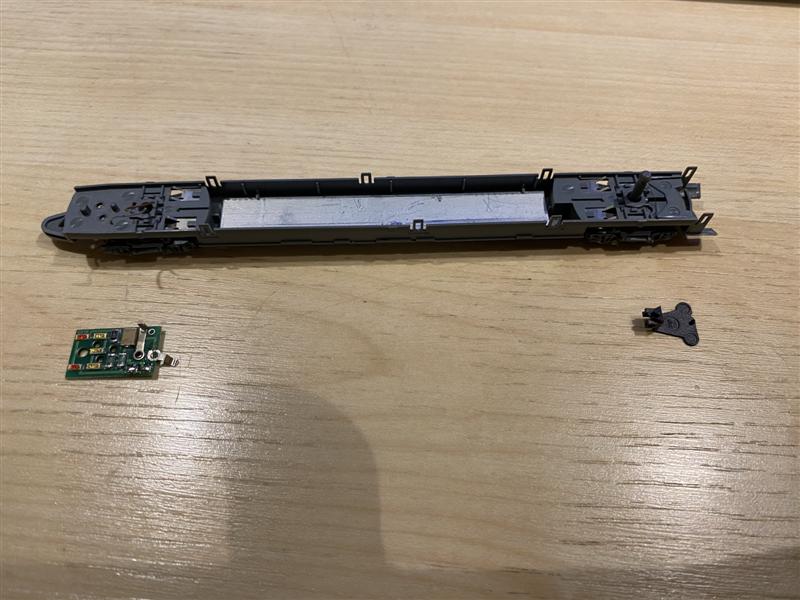

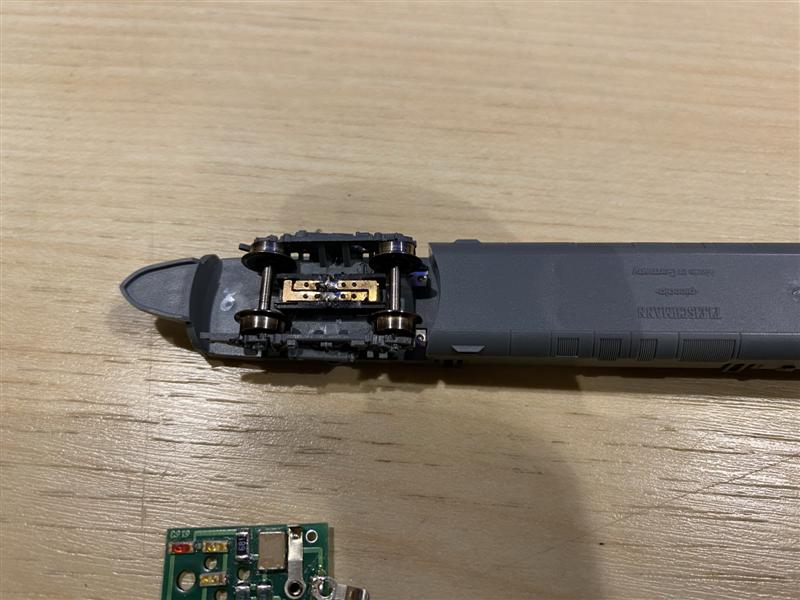

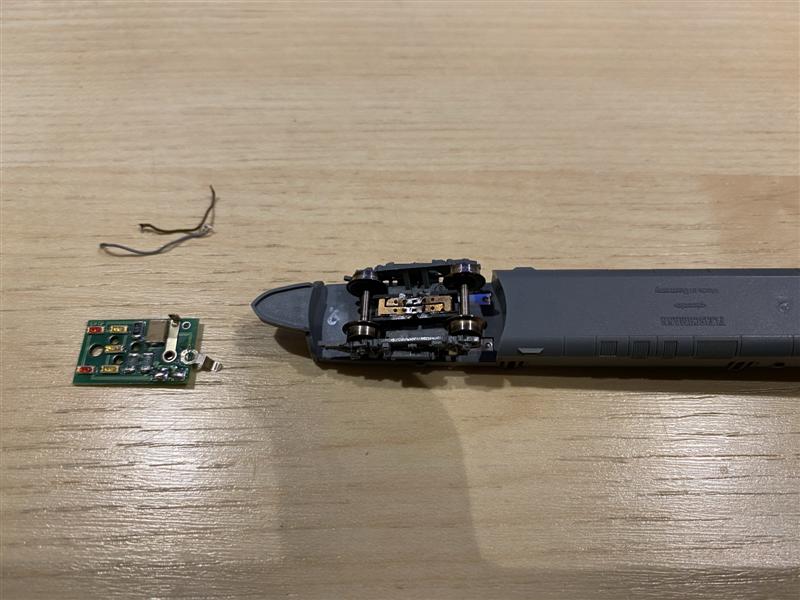

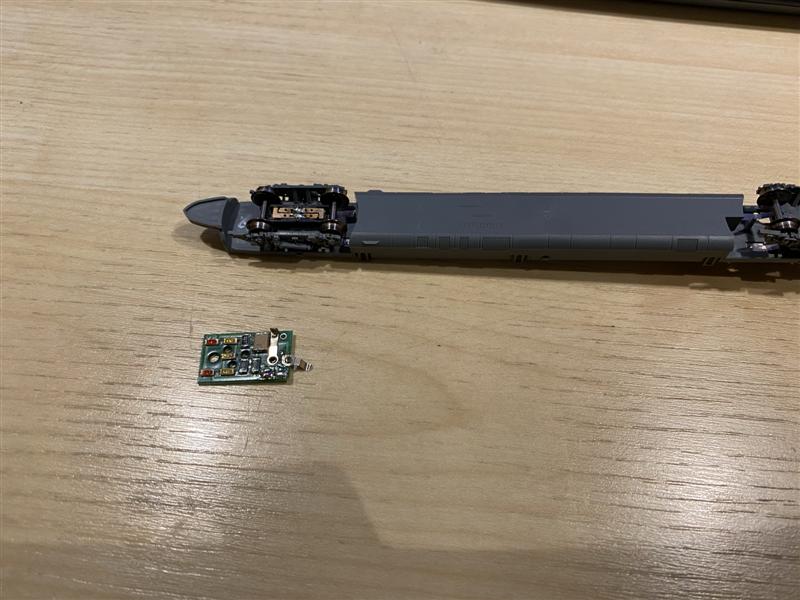

De draadjes van het schakelcontact in het draaistel los solderen en de draadjes ook van het led printje solderen.
Draadjes daarna helemaal verwijderen door ze voorzichtig los te trekken.

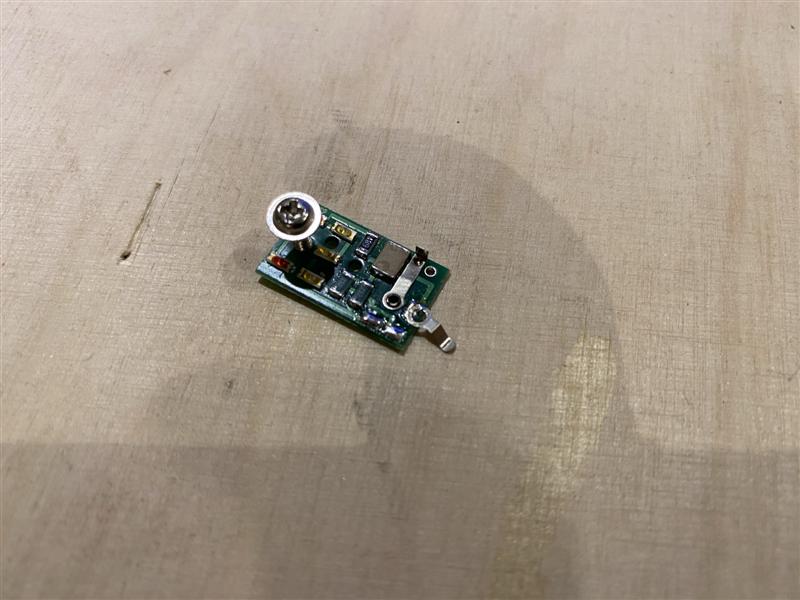

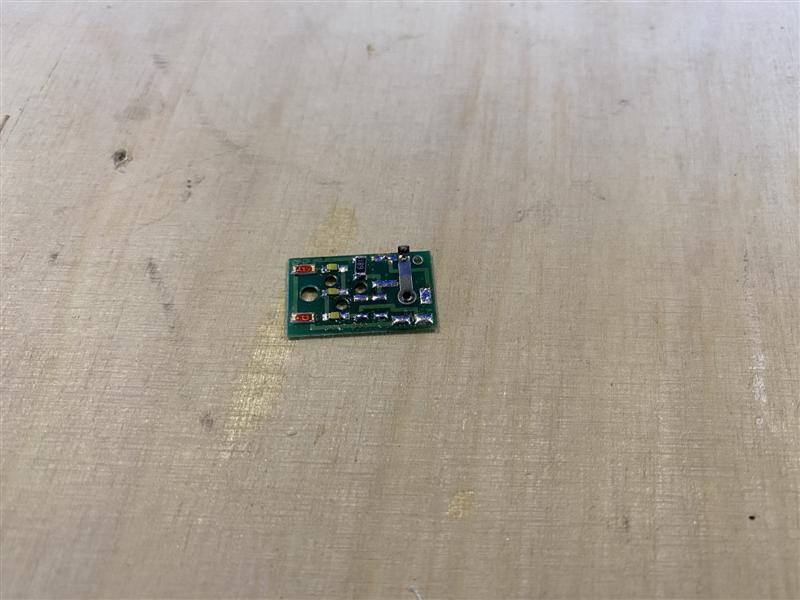

Daarna het led printje onderhanden nemen:

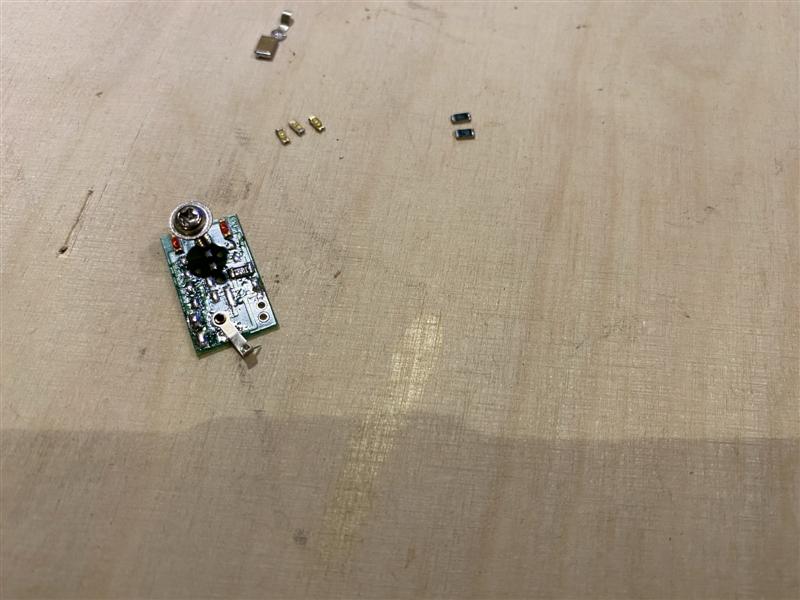

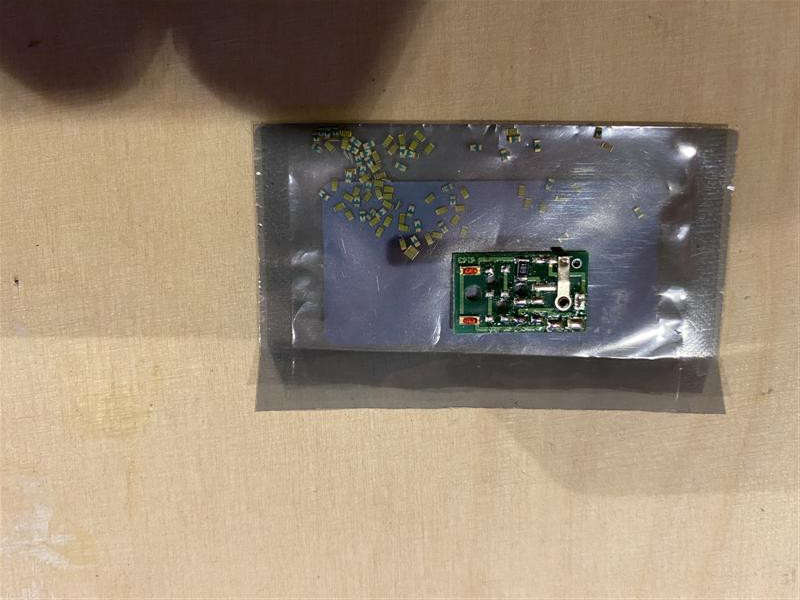

Ik heb veel onderdelen veggehaald, alleen de rode leds en de 680 ohm weerstand (code 681) heb ik laten zitten.
De schakelaar zou ook nog wegkunnen, die heeft dan ook geen functie meer.

De gele ledjes moeten er ook af! De polariteit van deze leds is niet goed om ze te gebruiken met een decoder.
Ik heb er andere, witte 0402 leds voor in de plaatst gezet, die zijn iets kleiner, maar passen wel goed op de print.
(De gele zullen 0603 geweest zijn denk ik)

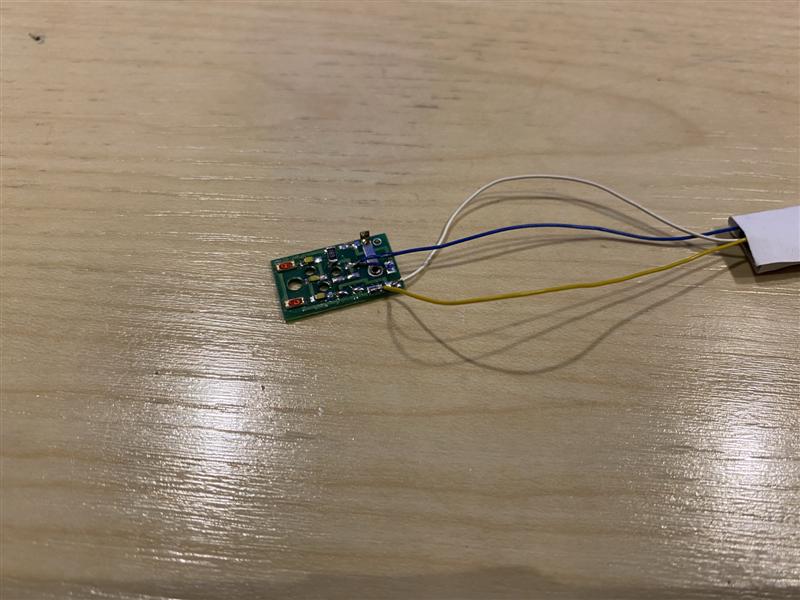

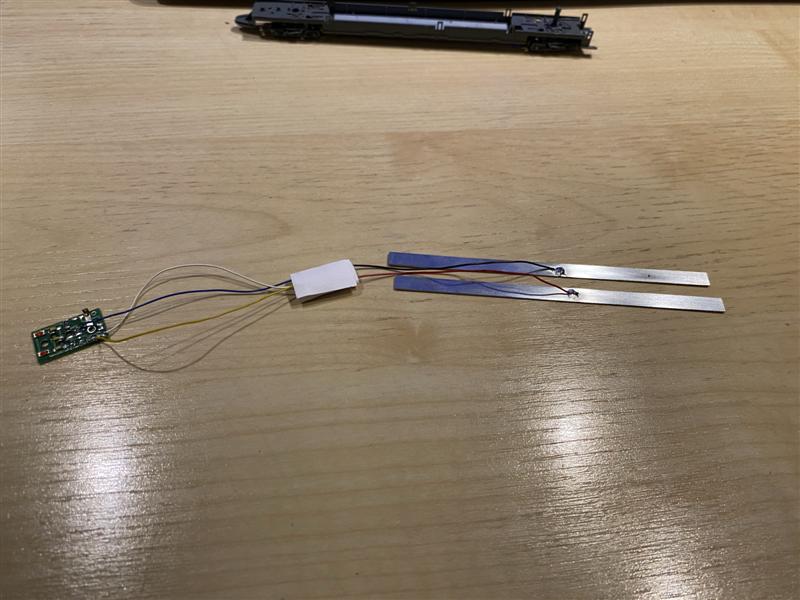

Decoder aansluiten met blauw, geel en wit. Geel en Wit kun je willekeurig aansluiten. Als je de andere stuurstand gaat voorzien van een decoder dan geel en wit daar wisselen. Immers 1 stuurstand zal voorop rijden met witte lampen, de andere kant zal dan rood moeten hebben.

Ik heb een stikker om de decoder gevouwen, boven en onder.

De decoder past mooi tussen de metalen onderplaat en de 2 metalen strips.

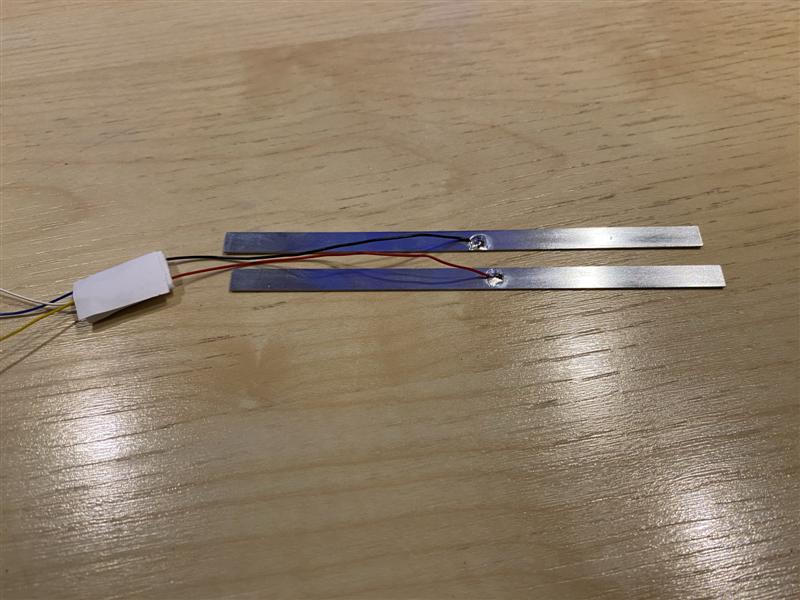

Voeding rood en zwart op de metalen strips solderen, daarna strips omdraaien zodat de soldering onder zit.

Dan de boel in omgekeerde volgorder weer samen bouwen ...

Het is een beetje gepiel om alle draadjes weer tussen de metalen strips te krijgen, maar het past allemaal goed.

Guus

[jeemka]

Wees voorzichtig met de klikveertjes onder de bak voor de draaistellen, die breken makkelijk af. Zo heb ik mijn stuurstand al verminkt, net toen de 2-kleuren sluitverlichting werkte.

[piksov]

Hi Jaap, je bedoelt die kleine stripjes die op de as geklikt worden?

Dat zijn juist die beroerde schakelaars! Die heb ik dus nu niet meer nodig!

(en ik heb nog 2 van die dingen liggen voor de liefhebbert!)
