Ringleiding

[Railzzz]

Hallo N-spoorders,

Ik heb een simpele vraag
Hoe tappen jullie van de ringleiding af?

[Adriaan]

Ik doe dat met zelftappers.

[Ronald1]

Marcel,

Ik doe dat via onderstaande methode op diverse plekken in de ringleiding vanwaar ik verder vertak indien nodig.

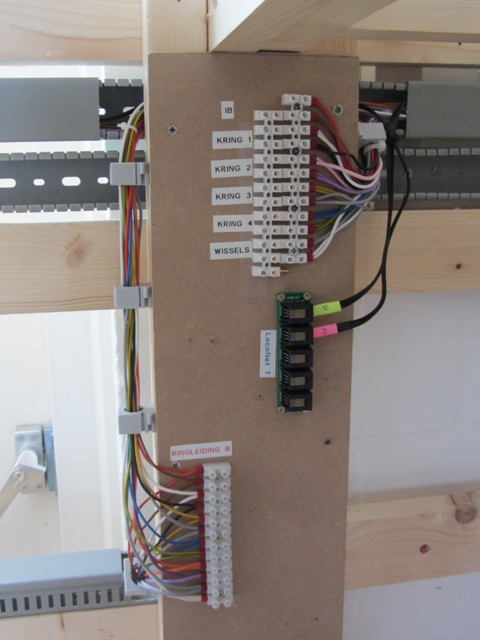

2014-03-23 004.jpg (80.98 KiB) 6503 keer bekeken

Ronald

[Hans]

Hallo Marcel,

Mijn ringleiding loopt van bezetmelder naar bezetmelder en is (ook) aangesloten via koppelbare kroonsteentjes.

m.vr.gr.

Hans

[Railzzz]

Ik doe dat met zelftappers.

Wat bedoel je met zelftappers? Ik neem niet aan dat je zelftappende schroeven bedoeld. Verder tap ik zelf nog wel eens een biertje of een goeie mop, maar dat is weer wat anders

[Ronald2016]

Ring leiding is af te raden. Gebruik een ster systeem. In je huis ligt ook geen ring leiding.

[Andre de Ruiter]

Ronald, in huis wordt geen ringleiding gebruikt omdat men de stroom in de leidingen wil beperken tot maximaal 16 A. Waarom zou ik honderden meters draad gaan aanleggen terwijl ik kan volstaan met plm. 10 m ringleidng, ik heb installatiedraad gebruikt meer dan voldoende voor de stroombehoefte van mijn baan. De grnd. gaat via de ringleiding, de pwr. gaat via de bezetmelders. De laatste is natuurlijk wel een ster.

[Ronald2016]

Weerstand werking van elke kroonsteen en soldeer punten, die in dezelfde draad geplaatst wordt, gaat als weerstand werken wat ampère opwekt die door heel de draad moet.
Waardoor warmte opgewekt wordt en eventueel ergens het lekker kan gaan smeulen en dan je baan in de fik staat.
Maar dit zal een eeuwige discussie blijven, ben ik bang voor.

[Andre de Ruiter]

Ronald volgens mij veroorzaken de door jou genoemde overgangsweerstanden juist een verlaging van de stroomsterkte (zie de wet van ohm). Als je voldoende dik draad gebruikt voor je ringleiding zul je echt geen brand veroorzaken.

[shoven]

Hallo N-spoorders,

Ik heb een simpele vraag
Hoe tappen jullie van de ringleiding af?

Terug naar de originele vraag: mijn ringleiding (eigenlijk een ster) bestaat uit 2,5 mm2 VD-installatiedraad. Op een aantal plekken heb ik de mantel verwijderd en er 0,75 mm2 draad aan gesoldeerd, die leidt naar een verdeelpunt. Van daaruit gaat het signaal naar de baan, servo's etc via 0,14 mm2 draden. Die verdeelpunten zijn stukjes print waar ik schroefklemmen op gesoldeerd heb die onderling doorverbonden zijn.

[Railzzz]

Misschien was mijn vraag niet helemaal duidelijk..
Ik weet wat een ringleiding is en de omvang van je baan zal misschien bepalen of dat een draad van A naar B met wat aftappunten is. Sommige banen kunnen beter van een ster voorzien worden.
Wat ik graag wil weten hoe jullie op de gewenste plek dan weer van de ringleiding aftappen?
@hans en @ronald1 : jullie gebruiken dus kroonsteentjes. Zo heb ik het nu ook gemaakt. Weten jullie of daar elektrotechnische bezwaren zijn? Het enige dat ik er van kan zeggen is dat het werkt
@shoven : jij hebt de mantel verwijderd. Dat leek mij ook een mooie methode maar daarna vrij lastig om onder je tafel te gaan solderen.

Ik hoor graag of er nog andere methodes zijn.

[nspoorkees]

Ik heb mijn ring/ster leiding gemaakt met de bekende molex stekkers uit de pc wereld.
Die knijp ik zelf met een tang, en zo kan ik waar ik maar wil, mooi een stuk bijmaken en erbij prikken.
Eigenlijk zijn het 2 leidingen, de ene heeft DCC+ en DCC- en 2 loze polen, de andere GND, 5V, 12V en 24V.

Dit systeem dus:

[Hans]

Ter verduidelijking van mijn vorige post: het gaat natuurlijk niet om een echte ring, maar inderdaad om draden van A naar B, met aftappunten.

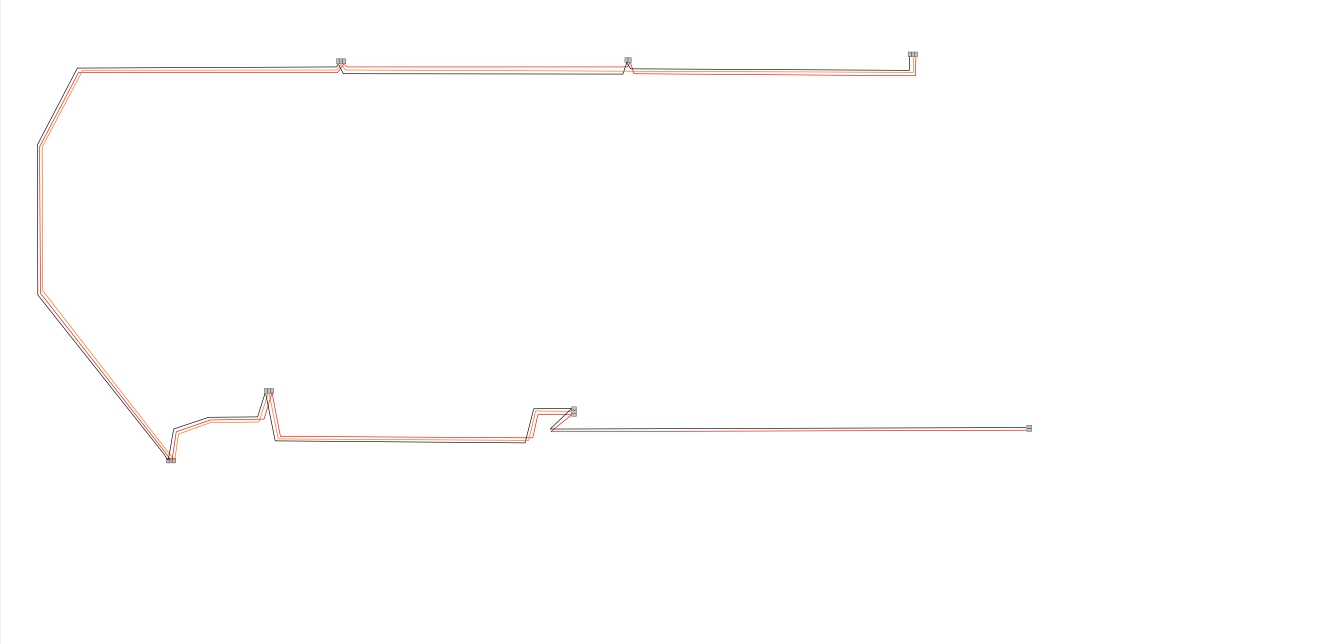

Zie onderstaande tekeningen. Waarom het ringleiding genoemd wordt weet ik ook niet.
De grijze vierkantjes zijn koppelbare kroonsteentjes.
Er lopen drie draden: rood voor digitale spanning, oranje voor digitale spanning via een diodeschakeling en zwart voor de andere kant.
De diodeschakeling loopt via een centrale brugcel. Die komt uit een auto en kan heel veel hebben.

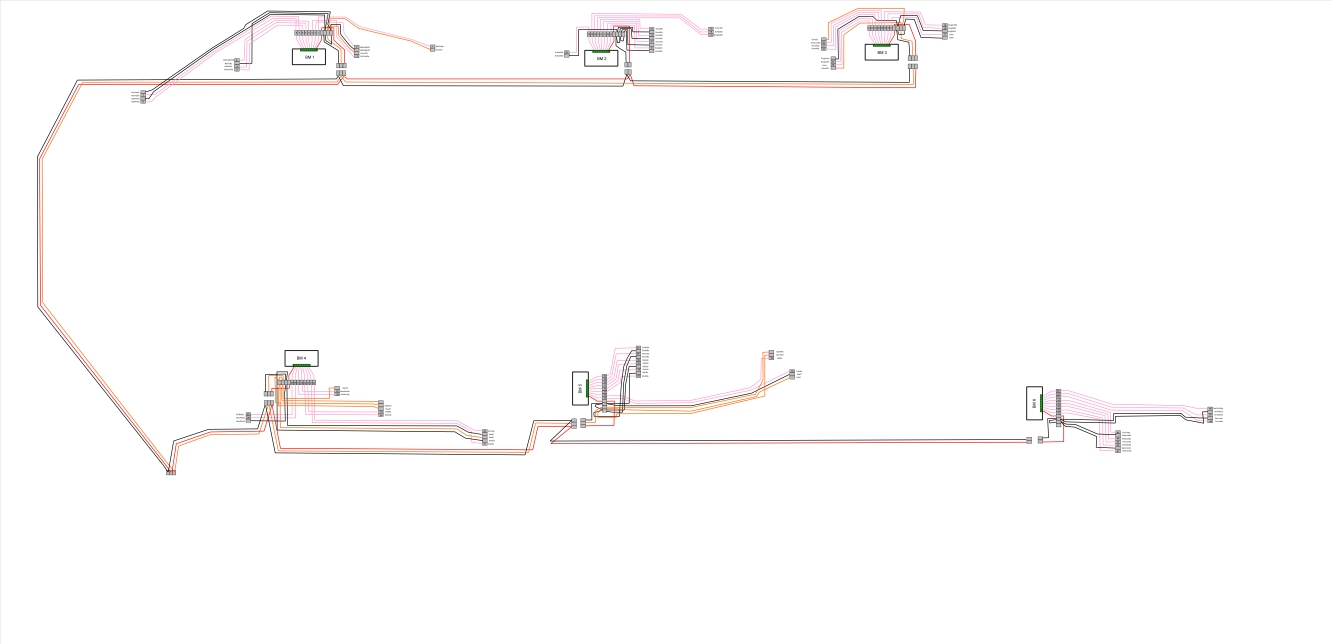

Bij de tweede tekening zijn de bezetmelders toegevoegd en de verdeelpunten naar de rails.

Ringleiding 1.jpg (42.76 KiB) 3446 keer bekeken

Ringleiding 2.jpg (100.08 KiB) 3446 keer bekeken

m.vr.gr.

Hans
