Specificaties bekabeling, max amperage bij dikte van kabel.

[Marcvane86]

Bij deze nog even een topic met duidelijk de maximale belasting aangegeven van de Brawa bekabeling die veelal in alle modelbouw winkels hangt.





Het amperage is volgens de fabrikant dus aanzienlijk anders dan te zien is op de onderstaande tabel van het N-project.
http://www.nproject.org/nl/algemene-tip ... lbaan.html

Verder geen kritiek op de site van n-project is namelijk een heel handige site alleen om problemen te voorkomen heb ik dit hier toch even geplaatst.

[Dompie]

Inderdaad, de Brawa site zal dus wel fout zijn. Het zouden zomaar de waarden voor de 0,25mm2 kunnen zijn.
Hou maar lekker nProject aan of de grovere vuistregel 1A per 0.1mm2.

Groetjes
Johan

[Frank_N]

Marc,

De tabel welke je kunt vinden op nproject komt veel dichter in de buurt van de werkelijkheid.
Beter te dik, dan te dun

Hier een calculator: http://www.ledtuning.nl/nl/draadcalculator
Je zal merken dat er heel andere draad dikten uitrollen
Het verhaal erbij schept verduidelijking..

[martinb]

Ik gebruik zelf de 0.25 voor de afgaande draden vanaf de ringleiding. Zou wel even naar de electronicaboer om de hoek gaan, daar is de 0.25 (met een meeraderige kern) een stuk goedkoper dan de brawa draad. Voor de hoofdleiding gebruik ik standaard VD draad wat je ook in je huis hebt zitten. VEEL te dik voor ons gebruik, maar wel lekker goedkoop en goed verkrijgbaar.

[Marcvane86]

Martin,

Ik heb inderdaad ook voor de ringleiding de 2,5mm2 VD draad.

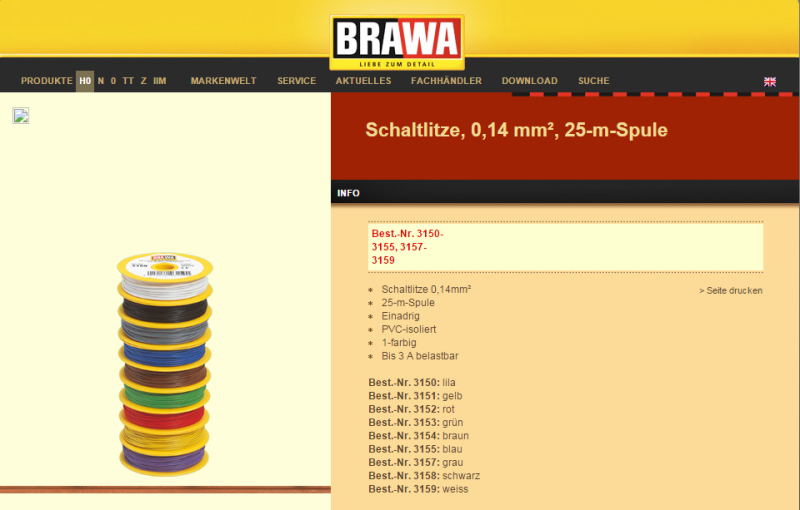

De aftakkingen doe ik middels de 0.14mm2 die zou ruim voldoende moeten zijn volgens Brawa (3A).
De delen zullen nooit allemaal met de volledige 3A gevoed worden aangezien dit de gehele spanning is van de Z21 die ik heb.

De voeding vanaf de Z21 naar de ringen zal vermoedelijk 0.75 mm2 worden aangezien de VD draad niet in de stekker kan.

Ik geloof dat het zo wel moet lukken in Waalwijk wisten ze me te vertellen dat de zelfs voor H0 bijna alleen maar 0.14 verkopen.

[Marcvane86]

Inderdaad, de Brawa site zal dus wel fout zijn. Het zouden zomaar de waarden voor de 0,25mm2 kunnen zijn.

Johan,

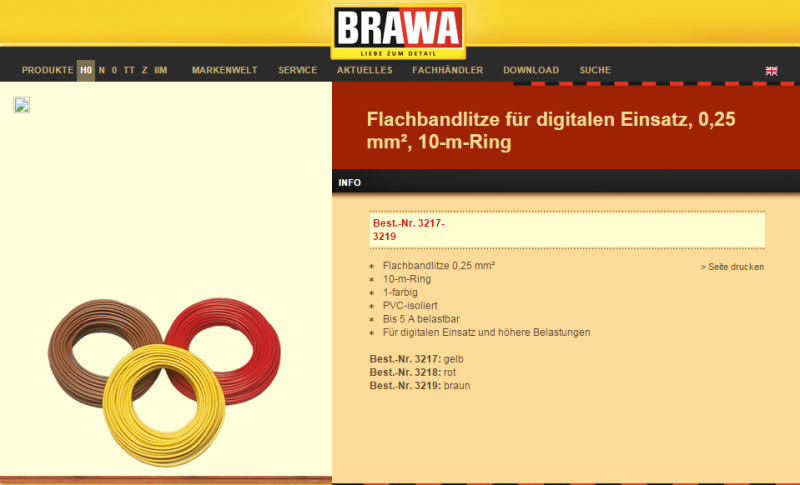

Volgens Brawa kan de 0.25mm2 5A verdragen.
Ook in een mail reactie geven ze bovenstaande waarde op.

Aangezien ik reeds veel 0.14mm2 heb ga ik daar mee verder.

[FidOo]

Zolang jij geen 0,14mm gaat gebruiken om je 230v mee te verdelen zal het echt wel meevallen allemaal.

Daarnaast Is het gebruik van een kortsluitvaste voeding veel belangrijker. (deze schakelt af bij kortsluiting) hierdoor voorkom je dat je bij kortsluiting je draden doorbranden.

Onder onze clubbaan gebruiken we een 12v 10ampere voeding, deze hangt aan een ringleiding van 1,5mm en dat Is prima. Alle aftakkingen zijn over het algemeen met 0.14mm gedaan. Dit Is ook geen probleem omdat theoretisch daar nooit meer stroom gebruikt wordt als dat de draad aankan.

Dat zelfde geldt voor je dcc ringleiding. Draadje naar je spoor mag gewoon dun zijn aangezien de normale belasting ver onder de stroomlimiet van je draad zit. (in 1 sectie gebruik je over het algemeen nooit meer als een ampère.

Je kunt het vergelijken met een boom.met takken. Hoe verder van de oorsprong hoe dunner het wordt. (dit moet je niet met lengte vergelijken maar met het verbruik)

[Marcvane86]

Zo dacht ik er inderdaad ook over Joost.

Ik heb nu naar de rails en wissels de 0.14mm2 gebruikt.
De originele wisselspoel bedrading van fleischmann is zelfs nog een tikkie dunner maar dan wel vaste kern.

De ringleiding is 4x 2,5mm2 en 1x 1,5mm2 vaste kern.
De kabels van de centrale naar de ring is 0.75mm2 meeraderig.
Deze ga ik ook waarschijnlijk ook gebruiken voor de voeding en dcc signaal aansluiting van de rosoft kastjes, vanaf daar ga ik weer op 0.14mm2 door naar de rail secties.
Op die wijze heb ik zo min mogelijk verlies onderweg naar de rosoft apparatuur voor de beste werking.
Maar ga daar van de week nog eens even naar kijken.

[mdedeugd]

Draad keus maakt inderdaad verschil, dat heb ik inmiddels ook gemerkt, naar aanleiding van bemerkingen in jou topic over de keuze van draden
Het gaat bij dikkere draden allemaal net iets soepeler, wat rijden en schakelen betreft.
Daar heb ik bij mijn kleine spoor Z schaal wel profijt van

Dank je Marc

Martin de Deugd

[FidOo]

2.5 kwadraad past niet in je klemmen van je bezetmelder..

en zou ook echt zwaar overgedimensioneerd zijn!

[Marcvane86]

Joost,

Wordt ook geen 2,5mm2 maar 0.75mm2 en die passen wel.
Maar alleen voor de voeding wisselspanning en aanvoer dcc signaal.

Na de rosoft kasten gewoon verder met 0.14mm2.
