3D/RM:NS lichtsein 3D geprint in messing?

[Jelle]

Wow... ik vind dat er heel erg goed uit zien.

En de beschrijving ook helemaal top.

[Maurits71]

practig Frederik

[maarten]

Zeer mooi resultaat!!

[3dbuildr]

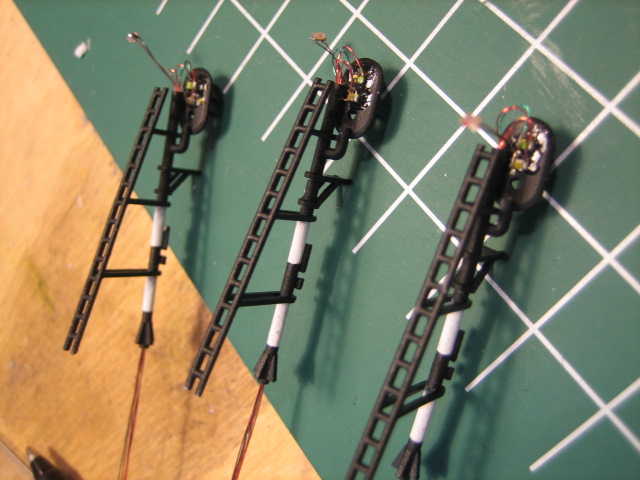

Bezig met "massa"productie van de andere 3 seinen; geel en groen zijn al vastgelijmd:


Het laserjet decal papier is ook al besteld...

Fred

[3dbuildr]

Decalpapier is al binnengekomen! Decals (Ptjes en sein-nummers) geprint en ook al op het 1e sein gezet:


Laten drogen en dan nog met zijdemat aflakken en klaar!

Fred

[brizbo]

Prachtig wat je hier laat zien Fred!

Veel werk en veel voldoening al ze eenmaal op de baan staan, denk ik!



Jouw draadje inspireerd mij al een tijdje om in de nabije toekomst eens iets met nmbs seinen in N te doen.
Al is dat makkelijker gezegd dan gedaan...


Mooi werk!

[3dbuildr]

Thanks Fabrice! benieuwd naar je NMBS seinen ,

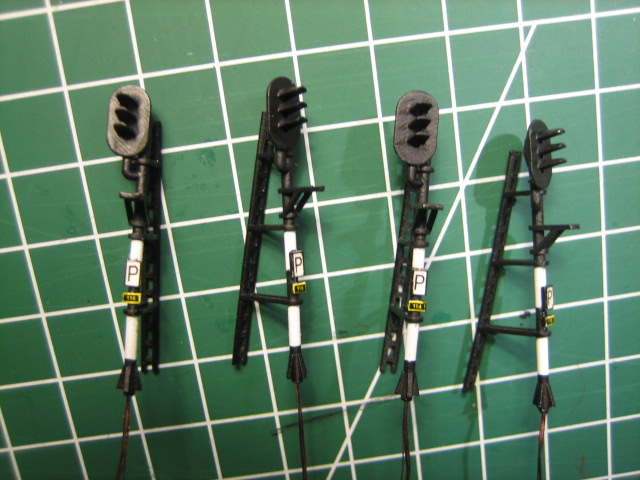

4 seinen volledig bestickerd klaar om te lakken:


Fred

[Hoontje]

Wauw. Ben erg benieuwd hoe ze de tand des tijds doorstaan. Blijf wat huiverig voor de houdbaarheid van dat FUD-materiaal... En heb hier een messing kapje van Phildie in elkaar gesoldeerd! Maar dit ziet er ook zeer goed uit!

Groetjes,

Hoontje

[3dbuildr]

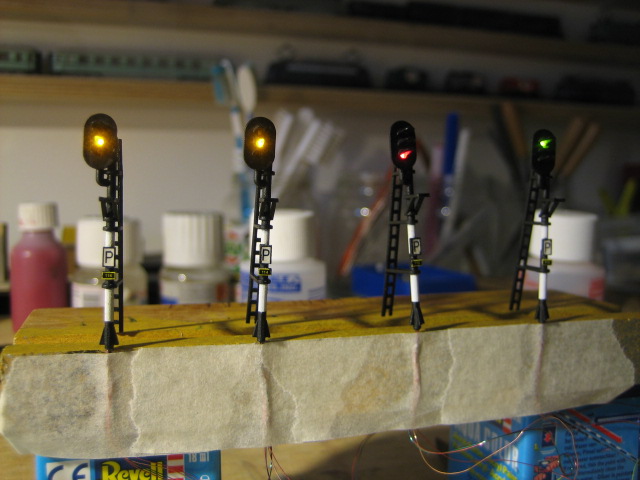

Heb ze alle 4 klaar, gelakt en wel, hier 2 plaatjes van voren en van achteren:

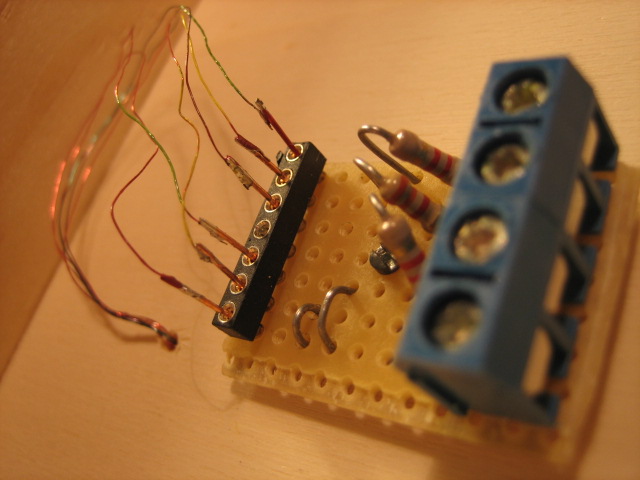

Ik heb ook 2 kleine banenprintjes gemaakt om de seinen netjes op de baan te kunnen aansluiten. Elke LED heeft zijn eigen weerstand zodat je de felheid van elke kleur individueel kunt regelen. Ik heb rood en groen 2k2ohm gemaakt en geel 3k3ohm.


Straks foto's van op de baan

Fred

[3dbuildr]

Nu nog 2 foto's gemonteerd op de baan:

De 2400 kan doorrijden...


De 1100 met wagons van Tante Pos kan ook doorrijden...


Een filmpje is nog het enige wat ontbreekt...

Fred

[3dbuildr]

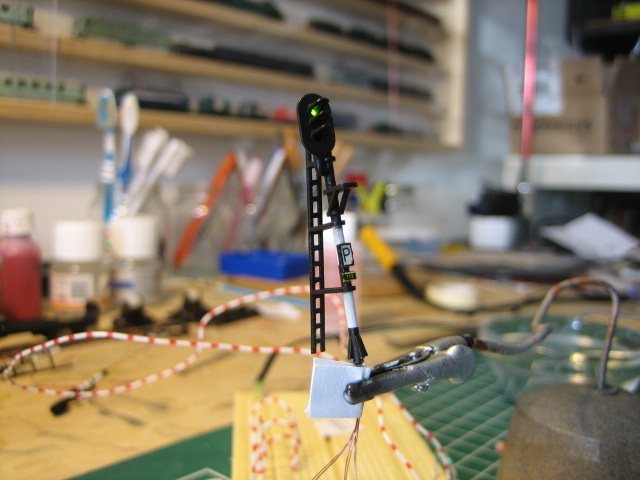

@allen: bedankt voor de complimenten en het volgen van dit draadje! Hier is een hyperlink naar een Youtube filmpje van een werkend sein:
http://youtu.be/sBDrTsEdQso

Ik heb de lichtseinen nu ook voor de belangstellenden te koop gezet binnen Shapeways, aparte RECHTSE en LINKSE versies.

(p.s. Als je belangstelling hebt voor een setje decals zoals ik die ook heb gebruikt bestaande uit 5 Ptjes en 25 verschillende seinnummers stuur dan even een PBtje)

Fred

[Ad_M]

Dat is echt een snorrend dieseltje Fred
Leuk gedaan weer, zullen heul veul mensen blij mee zijn denk (als sjeepwees niet te maf gaat doen met de prijzen....)

Mvg,
Ad

[Maurits71]

top Frederik

gr.

M.

[jowi]

Heel mooi ik zou er ook wel een paar willen bouwen, maar je hebt er al snel tientallen nodig en dan vind ik het toch wel heel veel werk worden... kun je er niet meteen 100000 laten maken in china ofzo

[Maurits71]

Heel mooi ik zou er ook wel een paar willen bouwen, maar je hebt er al snel tientallen nodig en dan vind ik het toch wel heel veel werk worden... kun je er niet meteen 100000 laten maken in china ofzo

ja hoor kan, zit er over 3 weken.

[3dbuildr]

Hier een plaatje van de linkse versie in de primer met een Euro ter vergelijking (als je de Euro tegen de mast zet komt hij aan het bordes)

Daarnaast heb ik ook op Shapeways een handleiding gezet voor wat te doen als je de seinen binnenkrijgt:
De paal is een hol buisje waar de lakdraadjes van de LEDs doorheengevoerd kunnen worden. Omdat dit holle buisje relatief lang is ten opzichte van hoe hol het buisje is loopt niet alle was er vanzelf uit.
Je kunt het beste het holle buisje gelijk doorsteken met een 0,3mm ijzerdraadje direct als je ze binnenkrijgt (want in de dagen erna wordt de was harder en kom je er (bijna) niet meer door...) Als je 0,3mm er soepel doorheen krijgt kun je daarna 0,5mm (staal of messing) er doorheen gaan steken. Let op dat je niet teveel kracht zet! Ik heb mijn eigen seinen 1 voor 1 in een bak met warm water gelegd en dan is het na herhaaldeijk proberen uiteindelijk prima gelukt.
Fred

[ns1200]

Leuk gepriegel, ben benieuwd hoelang het duurt voor ik ze in elkaar heb.

[3dbuildr]

@Rick: Met een beetje geduld zijn ze prima te maken, succes!

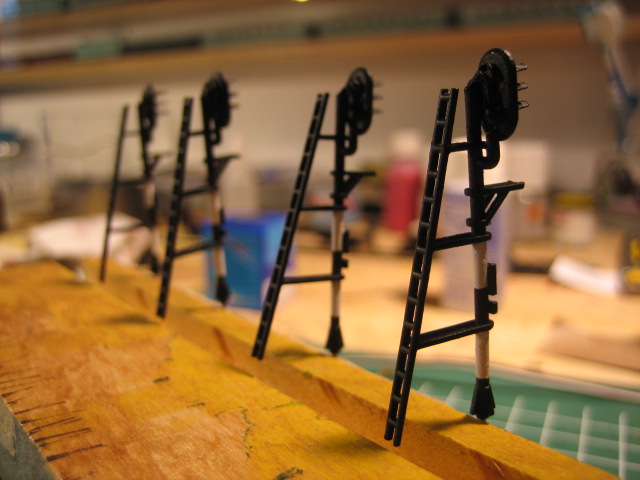

Hier nog wat tips voor hoe te verven, van links naar rechts, van boven naar beneden:
1) alle seinen in de grijze primer
2) alle seinen hebben voor de paal nog een laag wit gekregen. Daarna heb ik de paal met 2 strookjes 5mm brede Tamiya tape afgeplakt
3) de seinen worden zwart gespoten (de tape zit er nog op)
4) de tape is verwijderd en het zwart/wit is op plekken bijgewerkt...

Voila, 4 fraaie linkse seinen

Fred

[marcopolo273]

Hallo Fred.
Leuk om te zien hoe je die seinen in elkaar zet ziet er ontzettend gaaf uit.
Nu ben ik redelijk nieuw op dit gebied en uiteraard heb ik dus een vraag.
Misschien denken jullie nu wat een sukkel die Marc maar vraag het toch. Wat is het verschil tussen linkse en rechtse seinen.ik zie het namelijk niet.

[Maurits71]

linker en rechter spoor.

enne domme vragen bestaan niet

[marcopolo273]

Maurits,
Bedankt voor je antwoord. Maar is snap er geen snars van. Kun je dat aan de seinpalen zien of het een linkse of rechtse is.

[Maurits71]

ja de kast hangt links of rechts van de paal.

[marcopolo273]

Oké dus dat is alles. Voor de rest maakt het dus niks uit begrijp ik.

[3dbuildr]

Voor alle duidelijkheid, als ik zeg: lichtsein "RECHTS" bedoel ik een hoofdsein voor RECHTS langs de baan en hangt dus de lichtbak LINKS van de paal
Fred

[Hoontje]

Fred...

Kun je ook niet kloppend in schaal dwergseintjes tekenen? Dan kan ik alles tegelijk bestellen

Groetjes

Hoontje
