Fleischmann 1601 volledige renovatie, dus ook decoder er in!

[henkoia]

Beste Allemaal,

Ik weet het even niet.

Ik ben de 1601 Flmn volledig aan het renoveren;

- grijze delen worden opnieuw gespoten
- motor vervangen door ombouwset van Micromotor (analoog getest, rijdt nog uitstekend met 8(!) rijtuigen)
- inbouwen lichtset DRC 1600-N van Digikeijs
- én inbouwen van de Kuehn N45 loc decoder.

Voor het plaatsen van de decoder heb ik inmiddels aan de hand van wat verrichtte speurwerk, wel een aardig idee.
Het probleem zit 'm echter in de aansluiting van de decoder.

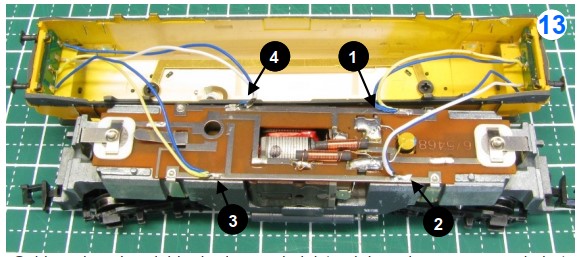

Zie onderstaand uit de handleiding van de lichtset van Digikeijs:

Schermafbeelding 2022-08-24 172237..jpg (59.25 KiB) 1530 keer bekeken

Het grijze en het oranje draadje sluit ik "gewoon" op de micromotor aan.
Het rode en zwarte draadje óók op de respectievelijk meest linker en rechter geleider van de print??
Maar waar komen dan het witte (licht voor) en gele (licht achter) draadje???

Zie ook onderstaand aansluitschema van Digikeijs met decoder.

Schermafbeelding 2022-08-24 172336.jpg (81.19 KiB) 1530 keer bekeken

Voor de meesten van jullie is dit "gesneden koek" en zit het antwoord hoogst waarschijnlijk verborgen in dit aansluitschema, maar ik zie dat dus niet . Daarom vraag ik jullie graag om jullie deskundig advies.

Alvast hartelijk dank voor een reactie en iedereen een fijne avond.

Groet, Henk Raven

[FidOo]

Henk. Je gele en witte draad zijn de gele en zwarte draad in het onderste schema. Die aansluitingen vanaf de zwarte bolletjes naar je rails moet je volledig wegdenken.
Tevens zul je dus 3 draden extra aan de decoder moeten solderen (de blauwe en de 2 groene)

[henkoia]

Hoi Joost,

Hartelijk dank voor je reactie, alleen................... ik begrijp er niet veel van.

"Die aansluitingen vanaf de zwarte bolletjes naar je rails moet je volledig wegdenken." ??

Dus als je naar de 1e foto kijkt, waar komen dan de gele en witte draad? En waar de blauwe?

Kan jij dit aan de hand van de foto aangeven? Dat zou mij enorm op weg helpen.

Alvast bedankt voor al je moeite.

Groet, Henk

[piksov]

[piksov]

In je foto zie ik steeds maar 4 draden van een verlichting printje komen: blauw+geel en blauw+wit

In het aansluitschema zie ik die ook, maar daar zie ik ook nog een groene draad - zowel voor als achter.
Die groene draad zie ik niet in je foto

Als die groene draad er niet is, kun je dus niet de rangeer verlichting aan doen.
Mocht dat allemaal goed zijn (dus geen groene draden en geen rangeer verlichting) dan hoef je die draden ook niet naar de decoder te verbinden.
Aux1 en Aux2 op de decoder sluit je dan niet aan.

Guus

[FidOo]

Je verlichtingsprintjes mogen NIET aan de stroomafname! Vergeet die foto en gebruik het plaatje van guus!

Je decoder sluit je dus als volgt aan:
Rood en zwart aan de stroomafname, grijs en oranje aan de motor.
De rest volgens het plaatje van guus.

[henkoia]

Joost en Guus, hartstike bedankt!!

Kwartje begint nu te vallen.

Wat een prima forum is dit toch.

Groet, Henk

[henkoia]

Hoi Joost en Guus, Hallo Allemaal,

Wel................... het is gelukt, nogmaals bedankt!

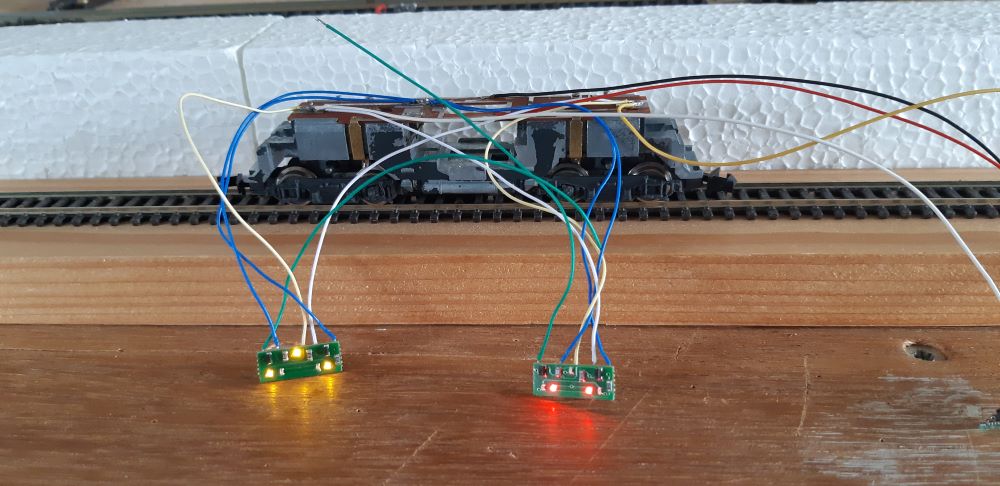

Hier 2 foto's op het programmeerspoor.
Nu "alleen nog maar eventjes" alles op maat maken en de 2 groene draadjes voor het rangeerlicht op de decoder aansluiten.







Fijn weekend verder allemaal,
Groet, Henk

[Nijboer]

Ik blijf dit nog even volgen, ik heb ook nog een 1600 staan die nog "even" de printjes en de draden ingebouwd moet hebben....

[FidOo]

Mooi dat het gelukt is Henk. Nu de laatste stappen nog..

[Wouter]

Hallo Henk,
Ik heb je verslag gelezen en ik bezit ook een 1601 van fleischmann en wil deze ook digitaal maken .
even een vraag hier over waar plaats jij jou decoder op dit model ?
De verlichting laat ik nog even zoals het is deze veranderd met de rijrichting dus geen rangeer of sluit verlichting ik wil nm eerst kennis opdoen met het digitaal inbouwen en maken.
Ik zit nog even met het durfen en doen soldeer werk is geen probleem. met vriendelijke groet Wouter

[henkoia]

Hoi Wouter,

Op dit moment lig ik in het ziekemhui, morgen weer naar huis. Arm uit de kom..

Ik zal eind deze week of volgende week mijn ombouw verslagje posten.

Groet, Henk

[Wouter]

Hallo Henk,
Heel veel sterkte en succes met jou herstel en ik wacht wel op jou ombouw verslag.
Ik hou het in de gaten beterschap Wouter

[Wouter]

Hallo Henk hoe gaat het nu hopenlijk ben je goed herstelt.
Maar mijn vraag is ben je al zo ver om een inbouw verslag te doen van de decoder inbouw van de 1601 NS van feischmann.
Met vriendelijke groeten Wouter.

[henkoia]

Herstel gaat nog minimaal 6 weken duren Wouter.
Maar, met 1 hand kan je nog veel.
Vandaag toevallig aan begonnen.
Nog effies geduld.

Groet, Henk

[Hans]

Hallo Henk,

Ik heb net je bericht gelezen over arm uit de kom.
Sterkte toegewenst.

m.vr.gr.

Hans

[Wouter]

Hallo Henk ,
Ik stond verbaast dat het nog 6 weken kan duren en ik kan echt wel wachten op jou verslag jou herstel gaat voor dus doe kalm aan.
Dus nogmaals een goed herstel Groeten Wouter

[henkoia]

Zoals eerder aangekondigd.

Op de “analoge” plank liggen al jaren lang de Fleischmann Piccolo 7363 NS 1601 en de 1657 te wachten op een decodertje. In het verleden werd al de 2 x lichtset DRC 1600-N van Digikeijs aangeschaft. Onlangs werd ook besloten de motor te vervangen met door een ombouwset van Micromotor.

Dus:
- grijze delen chassis worden opnieuw geverfd
- motor vervangen door ombouwset van Micromotor (https://www.youtube.com/watch?v=TW1WrgZYeqs)
- inbouwen lichtset DRC 1600-N van Digikeijs
- inbouwen van de Kuehn N45 loc decoder.

Allereerst de lok helemaal demonteren. Daarna alle onderdelen, behalve de lokkap, een ultrasonisch badje gegeven.

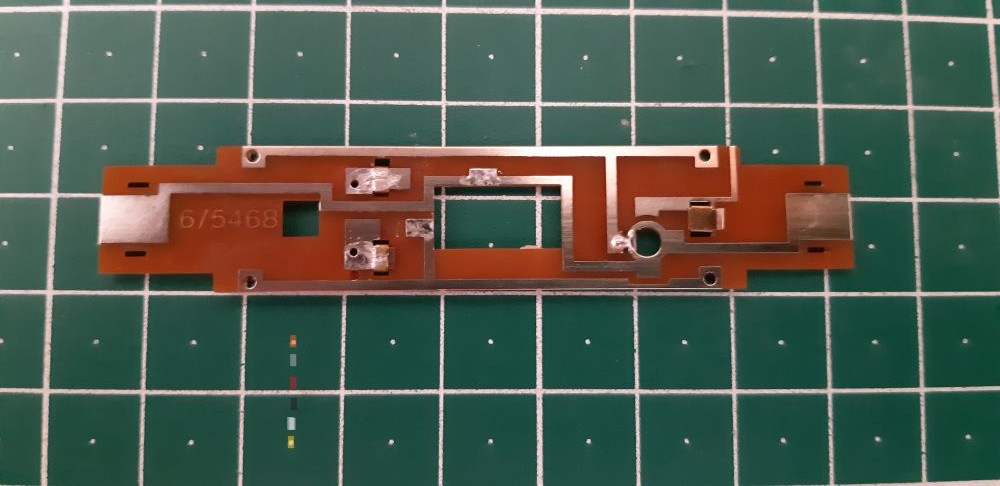

Vervolgens de printplaat ontdaan van alle elementen.



Met behulp van Guus (piksov) en Joost (FidOo) ben ik tot het volgend aansluitschema gekomen.
Geen lichtset? Dan alleen de draadjes van de decoder volgen.
Indien sprake is van motorvervanging, lichtset én decoder, dan de 4 blauwe draadjes (zie blauwe cirkel op de foto) via de onderkant van de printplaat contact laten maken met chassis (massa).
In ieder geval altijd de printbaan van voor (verlichting) naar achter (verlichting) onderbreken.
Zie zwarte cirkel op foto.



En……… aangesloten en werkend.

(https://studio.youtube.com/channel/UCm3 ... DING%22%7D)

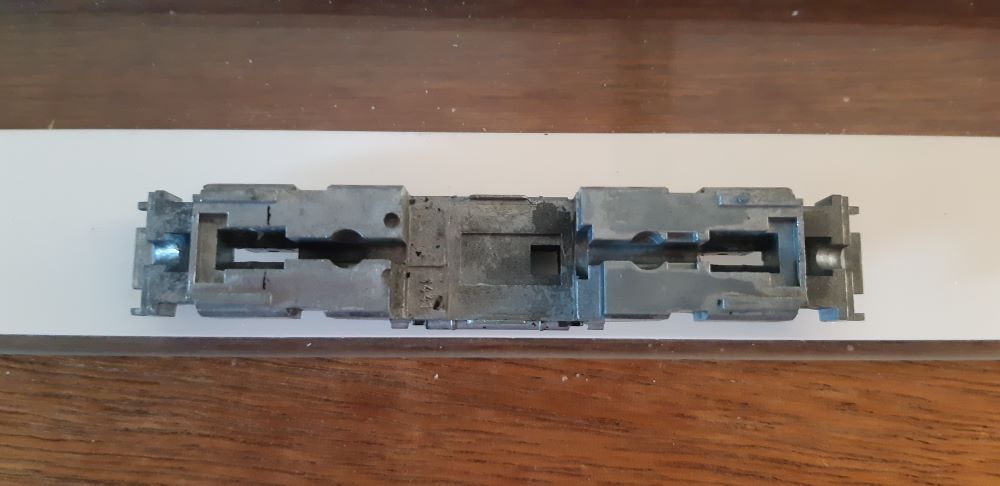

Voor de aanpassing van het chassis heb ik er voor gekozen om ruimte voor de decoder te creëren door (achteraf opgemeten) 2.35 mm van het chassis af te vijlen. Let op, niet te veel. Anders komt de decoder op het wormwiel te rusten.



Chassis in bankschroef en met metaalvijl aan de slag. De vijl goed recht houden en voorzichtig heen en weer.
Niet echt moeilijk. Was voor mij ook de eerste keer, maar het ging goed.



Gebladderd verf verwijderd van het chassis en geverfd. Printplaat er op , draadjes op maat en dubbelzijdig tape onder de decoder.



En een boven aanzicht.



Nu nog de draadjes van de lichtset op maat maken en conform aansluitschema aansluiten.
Door een vervelende en waarschijnlijk lang durende kwetsuur aan mijn schouder moet dit nog even op zich laten wachten. (Nog bedankt voor het hart onder de riem Hans)

@Wouter en Nijboer, ik hoop dat jullie hier wat aan hebben.

Plezier er mee!

[henkoia]

Oeps, foute link bij aangesloten en werkend. Dit is de juiste:

[Wouter]

Hallo Henk Geweldig hier kan ik mee verder en het is duidelijk uitgelegt Nogmaals bedankt en een goed herstel gewenst.
Tot misschien een volgende keer.
Op deze manier leer je nog wat en ben er erg blij mee met vriendelijke groet Wouter
