[mini dioramawedstrijd 2014] Cala di St Jasmina 60 x 60 cm

[maarten]

Zo, alvast even een plekje reserveren. Hier komt het verslag van de bouw van mijn inzending, binnenkort meer.

[maarten]

Binnenkort werd iets langer en inmiddels begint de tijd te dringen, er moet nu echt wat gaan gebeuren.

Anyway, hier komt het bouwverslag van het mini-diorama wat ik ga bouwen voor de wedstrijd van het N-spoorevenement. Wat gaat het worden? Hopelijk wat moois maar dat is nog maar afwachten. Het idee wat ik heb is een Italiaans dorpje aan zee waar de enige serieuze verbinding met de buitenwereld het spoor is. Het dorpje is bestaat uit huizen van 3 a 4 bouwlagen en is omgeven door (steile) bergwanden waar wijnranken op worden gekweekt. Om je een beetje een idee te geven, google op 5terre (cinqueterre).

Voor dit project zullen er véél huisjes gebouwd moeten worden. Om het mezelf niet al te moeilijk te maken heb ik al het een en ander uitbesteed aan Markenburg (de karakteristieke luiken) en WM Modelbouw (snijplotten van gevels). Daarmee hoop ik mijn lamstralerigheid wat tempo betreft wat te compenseren.

Een zooitje gevels:

Hiervan zal ik steeds delen combineren die samen de voor- en achtergevel van een huis zullen vormen.

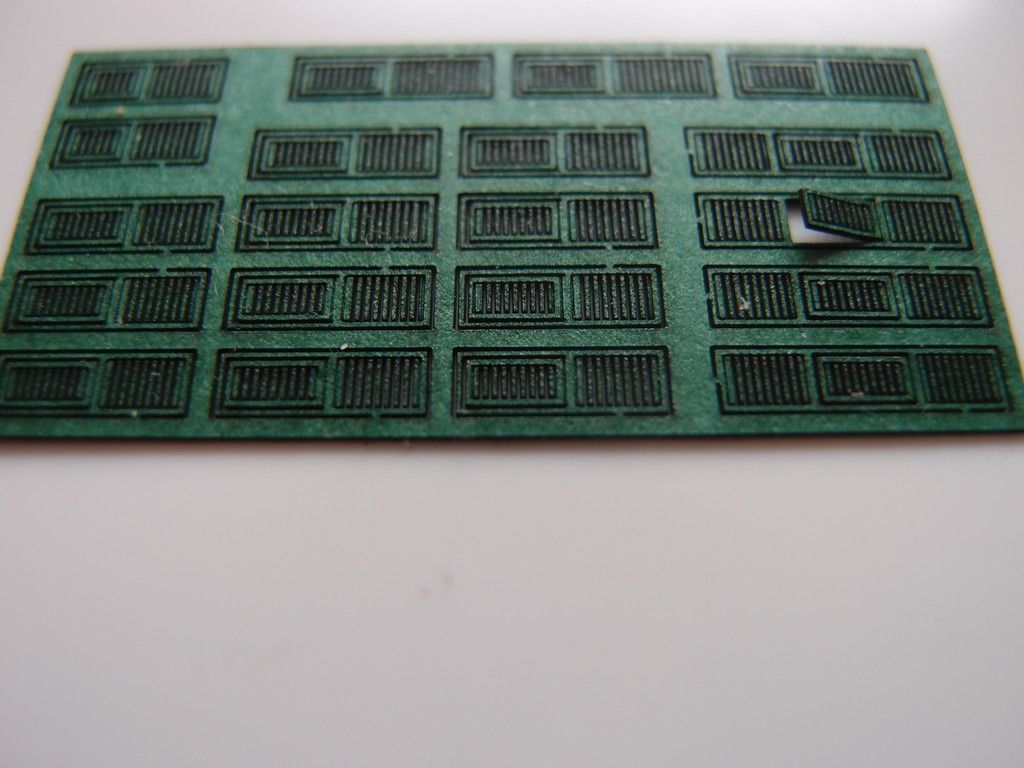

Een deel van de luiken:

En ja, er staat een deelluik open. Bizar wat er mogelijk is met dat lasersnijden!

De eerste aankopen heb ik trouwens vorige keer al gedaan in Houten, een paar (kleine) autootjes die zich goed thuis voelen in smalle Italiaanse steegjes.

Wat rollend materieel betreft wel enigszins problematisch deze keuze van mij. Daar veroorloof ik me dan maar een ruime dichterlijke vrijheid. Wat er overigens ook in Italië heeft rondgereden is de T3, die mag dus langskomen als treno storico. Verder heb ik nog een Japans treinstel (Kato) liggen wat ik mogelijk ga omspuiten naar wat meer Italiaanse kleuren.

[Hoontje]

En hij gaat los!

Succes met de bouw!

Groetjes,

Alwin

[william]

Ik vind je nu al de winnaar ....


Groeten,
William

[Robert_N-Nm]

Voor typische Italiaanse huisjes kan je ook terecht bij MKB Modellbau, zij zitten achter de bouwkits van Minitrix (Dammtor en consorten).

MvG
Robert

[RonaldB]

Hoi Maarten,

Ik ben razend nieuwsgierig wat het gaat worden. Succes en wij wachten of foto's................!!!
Ronald

[maarten]

Bedankt jongens, de druk loopt op.

Nog niet zo veel verder, wel een beetje planologisch aan het spelen...

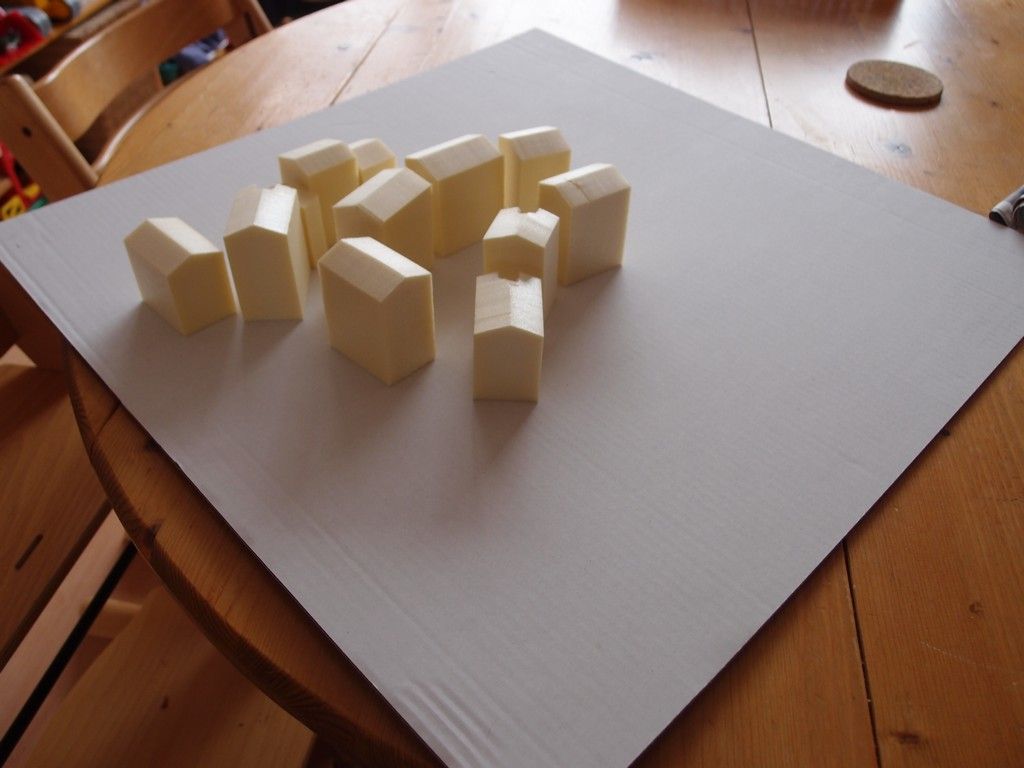

Dit is geen definitieve opstelling (ook niet het uiteindelijke aantal huisjes) maar een beetje een idee welke kant het op moet gaan.

[Wim]

Zeer benieuwd wat dit gaat worden...........
gaan we weer volgen

Succes Maarten!

[maarten]

Er gebeurt nog veel te weinig. Door persoonlijke omstandigheden wil het maar niet van de grond komen. Op dit moment ziet het er niet naar uit dat dit project op tijd klaar zal zijn of überhaupt enigszins toonbaar. Desalniettemin gaan we toch maar door...

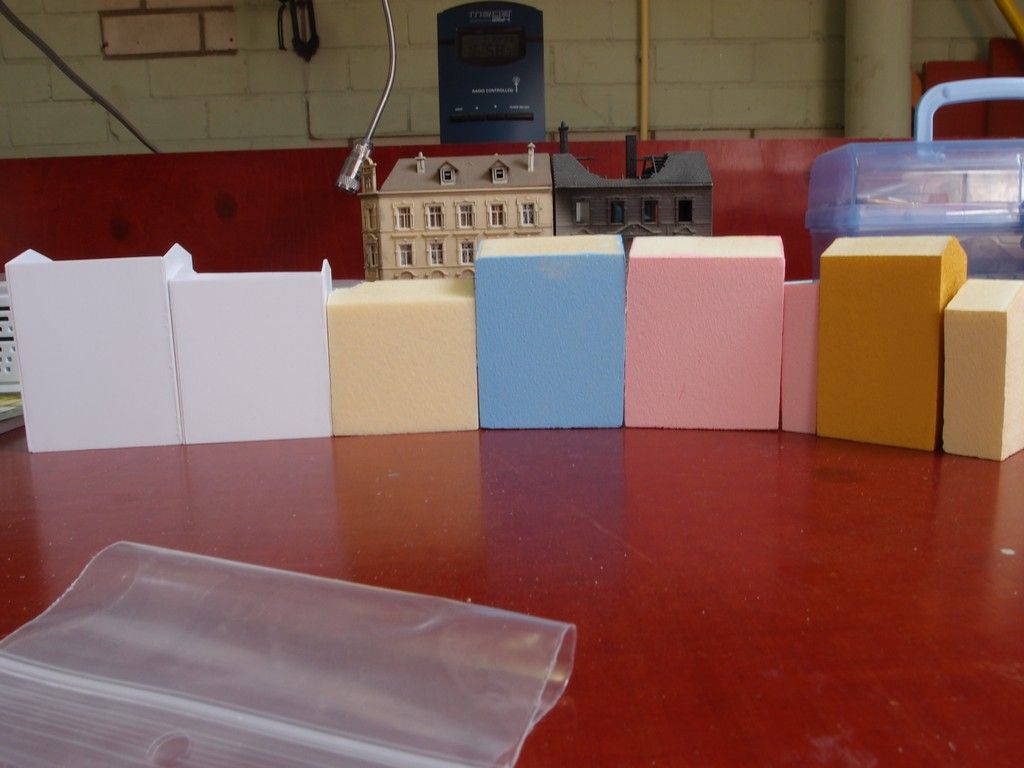

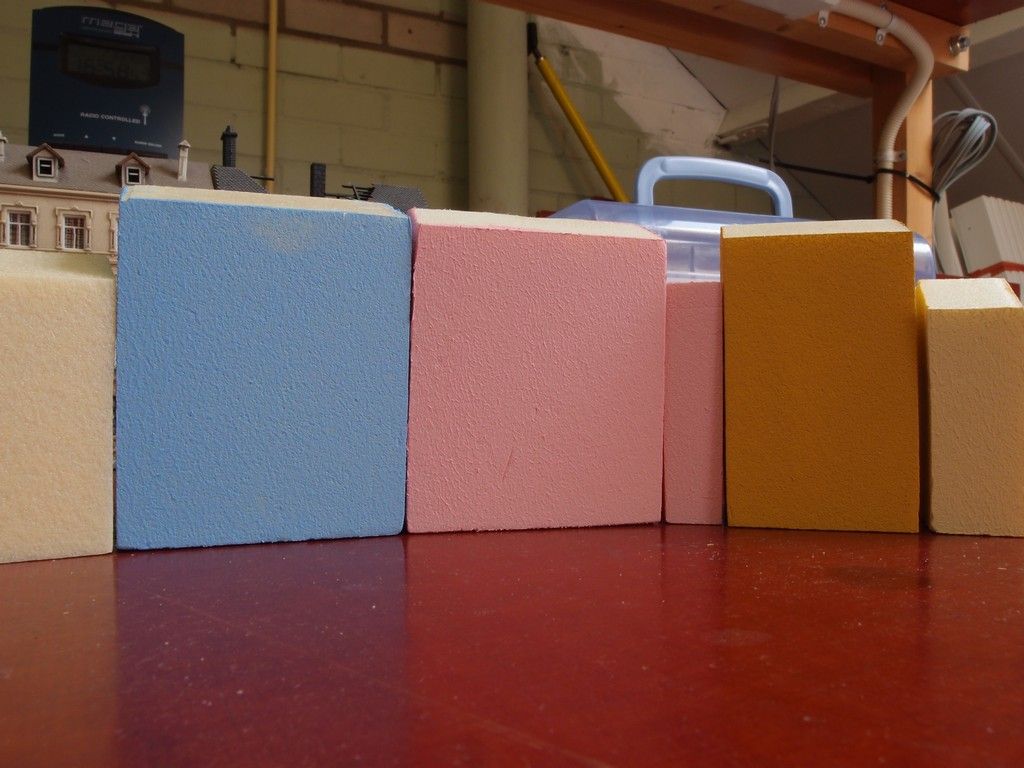

De proefhuisjes van schuim een kleurtje gegeven. Valt niet tegen dus de te bouwen huizen ga ik van xps maken. Alle huizen zullen de luiken gesloten hebben (zoals gebruikelijk in die streken), dus dit is sneller en makkelijker dan huizen maken van styreen.

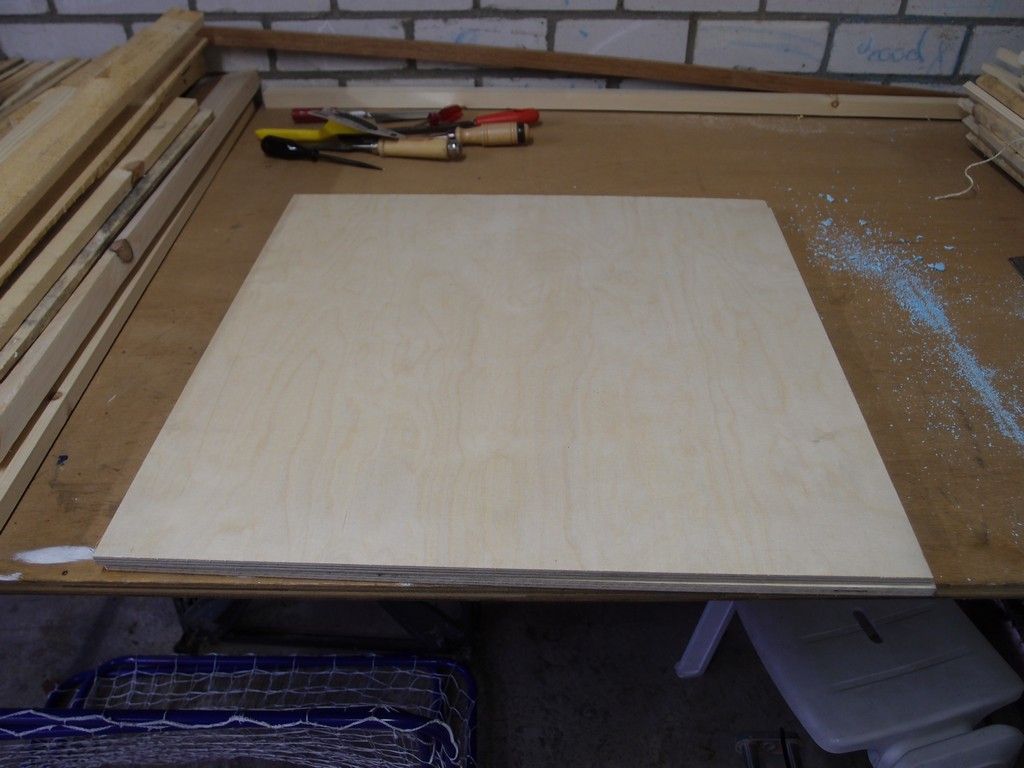

2 houten platen van 60 bij 60 cm. Omdat het kan wordt 1 punt de voorkant, het geheel zal dus 45 graden gedraaid zijn.

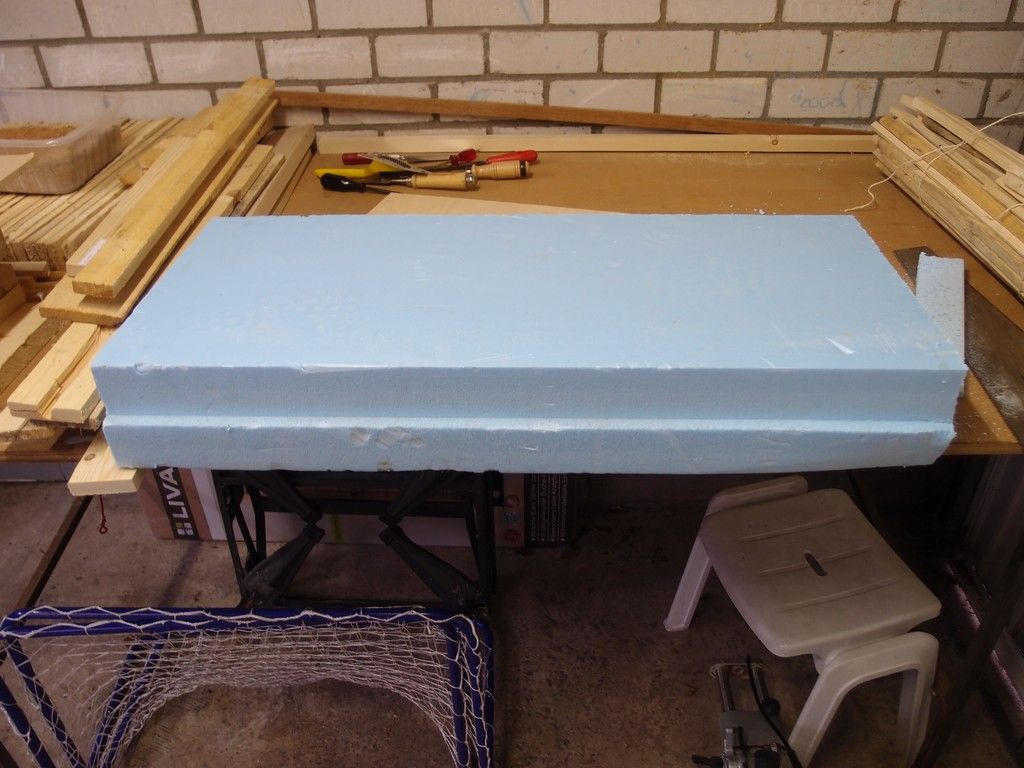

Een stuk Floormate (15 cm dik xps) dient als basis.

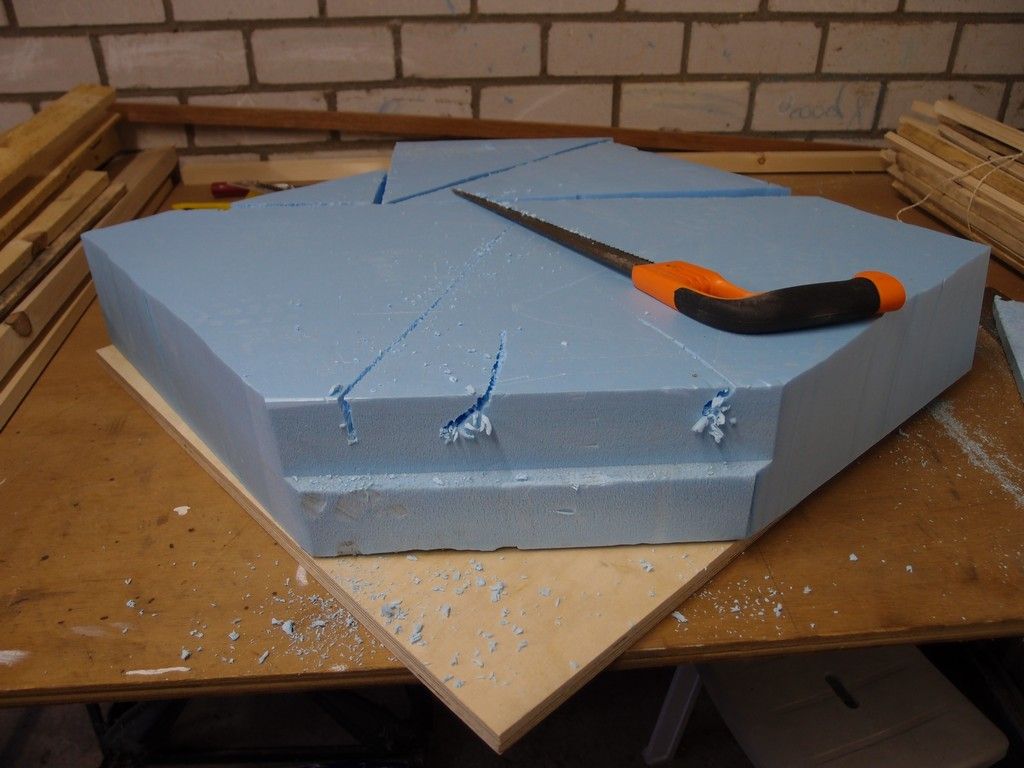

Beetje op maat gemaakt en klaar om het geheel te lijf te gaan...

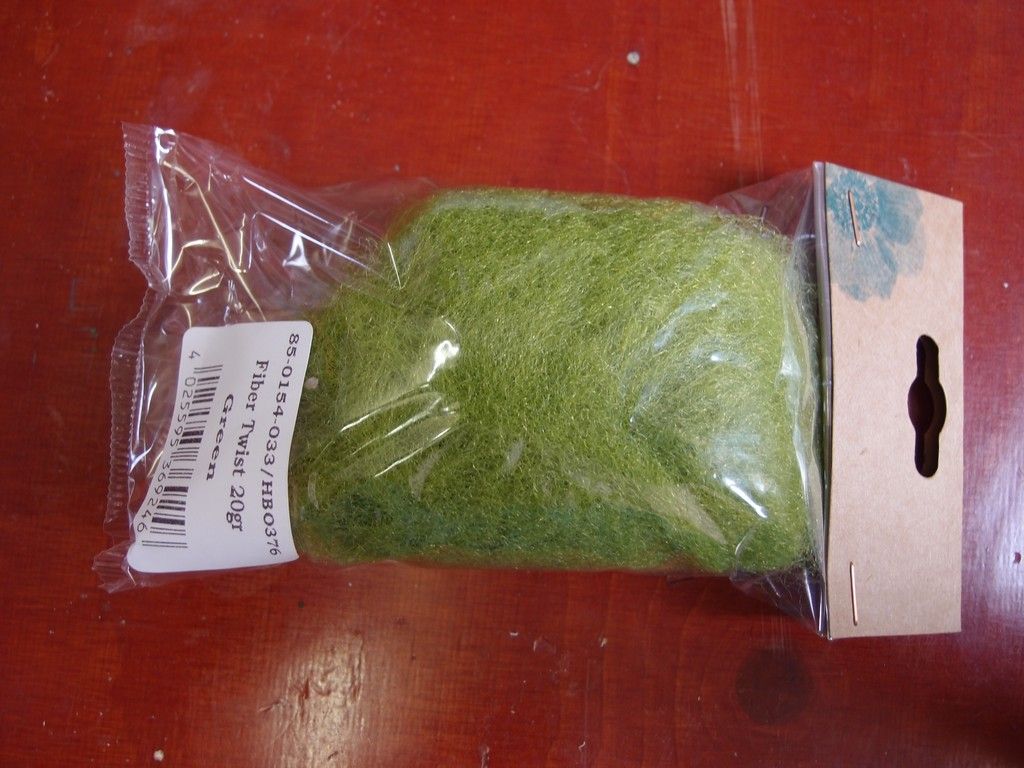

Trouwens bij de Groenrijk nog groene decotwist gevonden, daar noemen ze het fiber twist. Van Jeroen 'Der Grünmeister' geleerd dat je daar mooie struiken maar ook wijnranken van kan maken. Leek me wel handig zo'n zakje mee te brengen, kost niet veel.

[maarten]

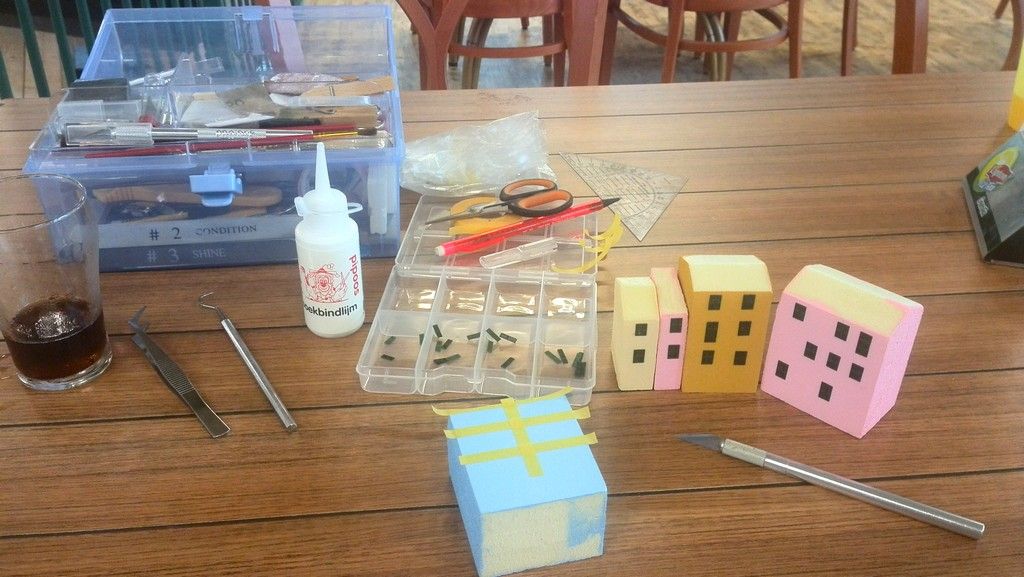

Vrijdag was het een behoorlijk natte en druilerige papadag. Dus dan doe je de kinderen een plezier en ga je naar een indoor-speeltuin. Wie zegt dat je daar niet een beetje kunt modelbouwen? win-win dus..

[maarten]

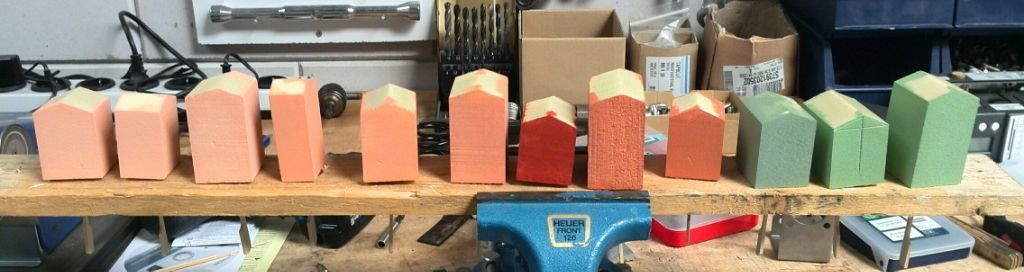

Vandaag op het werk tijdens de lunchpauze nog wat huisjes geverfd. Nu nog een legertje creme/zacht gele huisjes maken. Met het rollertje gaat het redelijk snel, meest tijd kost verf op kleur maken.



Het schuim-snijden gaat steeds beter zodat er nu weinig meer gecorrigeerd hoeft te worden met schuurpapier, spaart weer tijd.

[Ad_M]

Begin nu toch wel nieuwsgierig te worden naar de afwerking / aankleding en opstelling Maarten
Rustig afwachten dus

Mvg,
Ad

[maarten]

Mini-update: tafeltjes en bistro-stoeltjes besteld bij N-detail. Meteen 2 ape's mee besteld, die mogen niet ontbreken in het Italiaanse straatbeeld.

Tegenslag: Markenburg is nog paar weekjes op vakantie en ik heb luikjes nodig.

(we geven het dus nog niet op...)

[bisschop]

Hoi Maarten,

Ziet er al gezellig uit zo.
Hopelijk komt alles netjes af voor Lochem.
opgeven is geen optie.
Waar ken ik dat van......

En die zelfde tegenslag had ik ook al bij Markenburg.
ik had alleen stoepjes nodig van 1 cm breed.

Groetjes,
Rob

[FidOo]

Ah vandaar, ik had ook nog wat buitengevels in bestelling staan bij Markenburg. Dat verklaart een hoop!

[Jeroen]

Leuk idee zeg. Hoe snij je dat schuim zo strak?

J.

[maarten]

@Jeroen: Oefening baart kunst. En natuurlijk een geleider gebruiken, krijg je een beetje het cirkelzaagtafel-idee zeg maar.

[RonaldB]

Hoi Maarten,

Dat gaat nog wat worden. Ik ben heel benieuwd. Leuke huisjes en met name die pastelkleurtje raken de Italiaanse sfeer heel goed. Heb je al een baanplan of een plattegrondje of schetsje.
Jou kennende moet er al iets in je achterhoofd zweven, wat je wil uitduiden. Is dat al deelbaar met de goegemeente?
Succes verder.

Ronald

[maarten]

Hoi Ronald,

Het baanplan stelt niets voor, gewoon een spoor wat uit een tunnel komt en en eindigt bij een stationnetje. In eerste instantie had ik nog een 'twist' in gedachte maar dat zal ik niet in praktijk gaan brengen, misschien een andere keer. Het spoor is hier ondergeschikt aan het geheel.

[maarten]

Vorige week extra gewerkt dus vandaag een dag vrij om te knutselen.

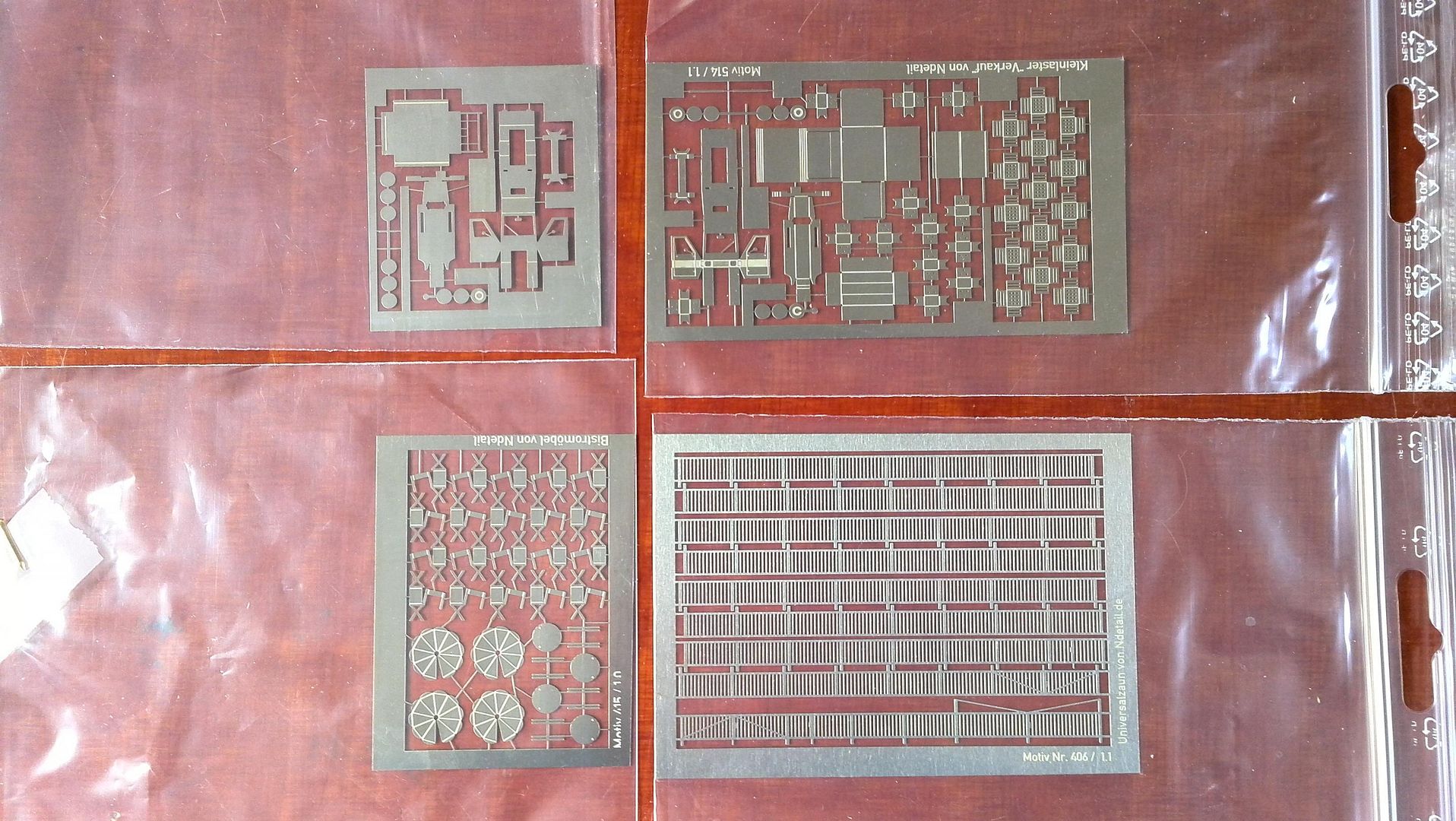

De kitjes van N-detail zijn binnen:

De 2 Ape's, 1 van de bistro-setjes voor het terras en hekwerk wat ik voor de balkons ga gebruiken.

Tevens bezig met de achterwand zodat alles er netjes in past straks.


Later meer...

[maarten]

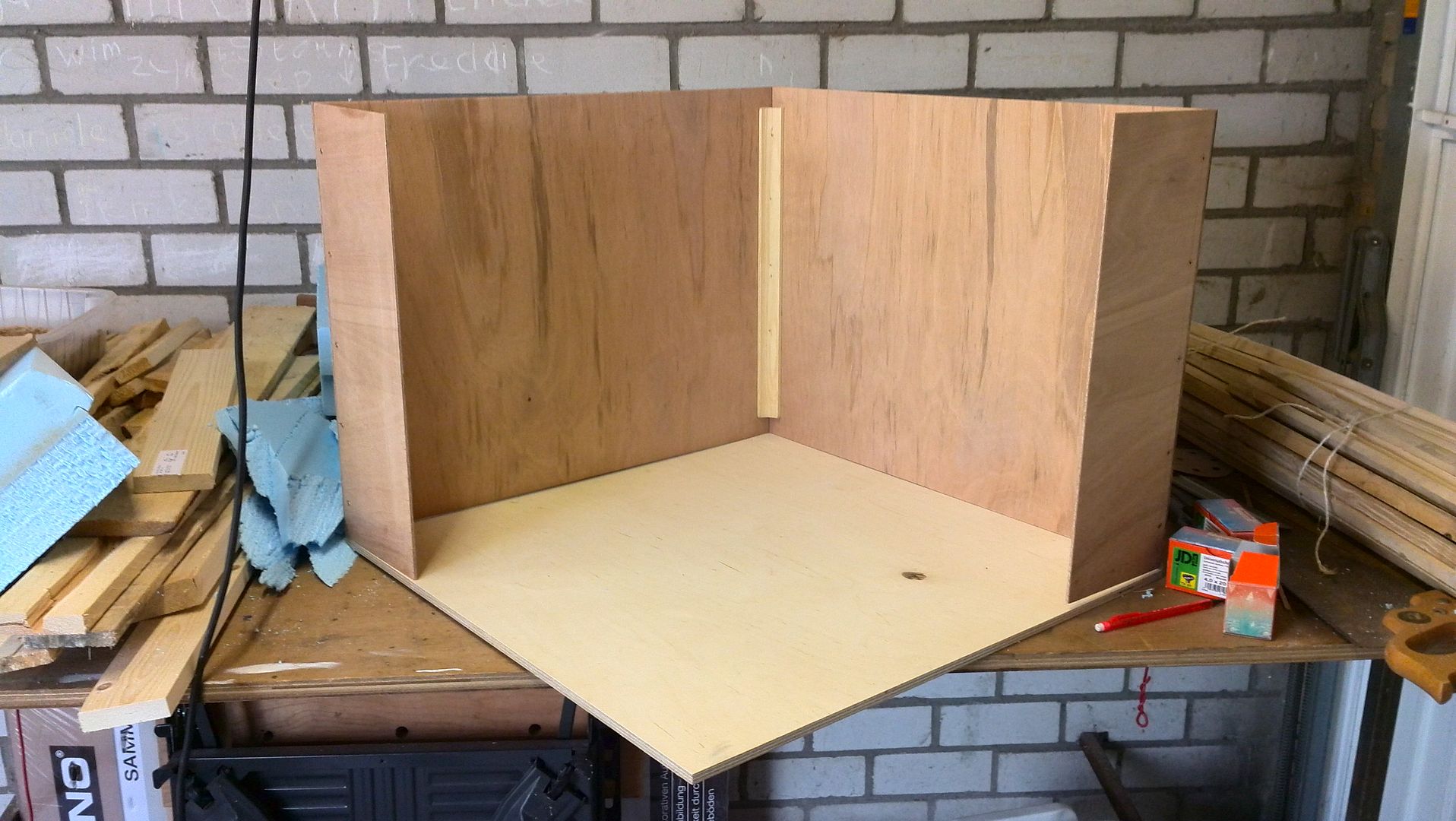

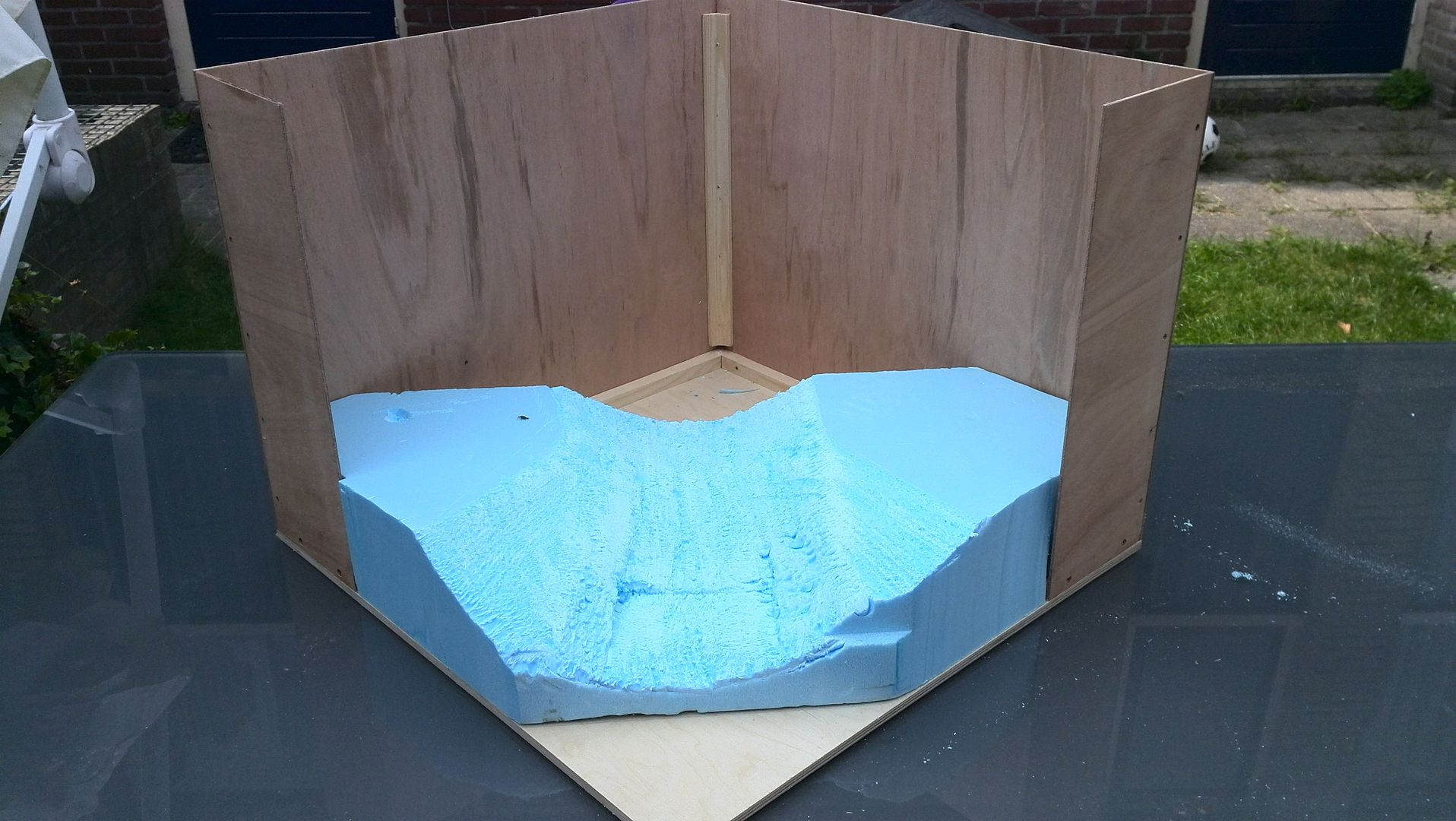

Verder gegaan met de achterwand/behuizing. Het geheel zit vast aan de bodemplaat en de kopjes van de schroeven netjes verzonken.
De schuimplaat is op maat gemaakt en vastgelijmd aan de bodemplaat.


Tijd voor het spoor en het passen van de huisjes...

[Jeroen]

Waar heb je die dikke schuimplaat vandaan? Zoiets zoek ik ook nog....hier bij de bouwmarkt hebben ze enkel die dunnere XPS-platen voor je dakisolatie...

J.

[maarten]

Dit is Floormate en 15 cm dik. Toen bij een winkelcentrum hier in de buurt een pand werd gebouwd voor de Lidl ben ik op een werkdag langs gegaan en heb ik gevraagd of ik wat afvalstukken mocht hebben die in de container lagen. Daar hadden ze geen bezwaar tegen, dus... Het grappige is dat ik laatst een mede-Baroniespoorlid sprak en die had hetzelfde gedaan, hij woont dan ook in de dezelfde wijk als ik.

[Wablo]

Je kan ook eens kijken als er in de buurt een nieuwe rotonde wordt aangelegd, daarbij gebruiken ze tegenwoordig ook dergelijke schuimplaten als ondergrond, die platen zijn zelfs nog veel dikker, lokaal heb ik ze in de grond zien gaan van wel 30 tot 40 centimeter dik.
gr.
Bert

[maarten]

Update..

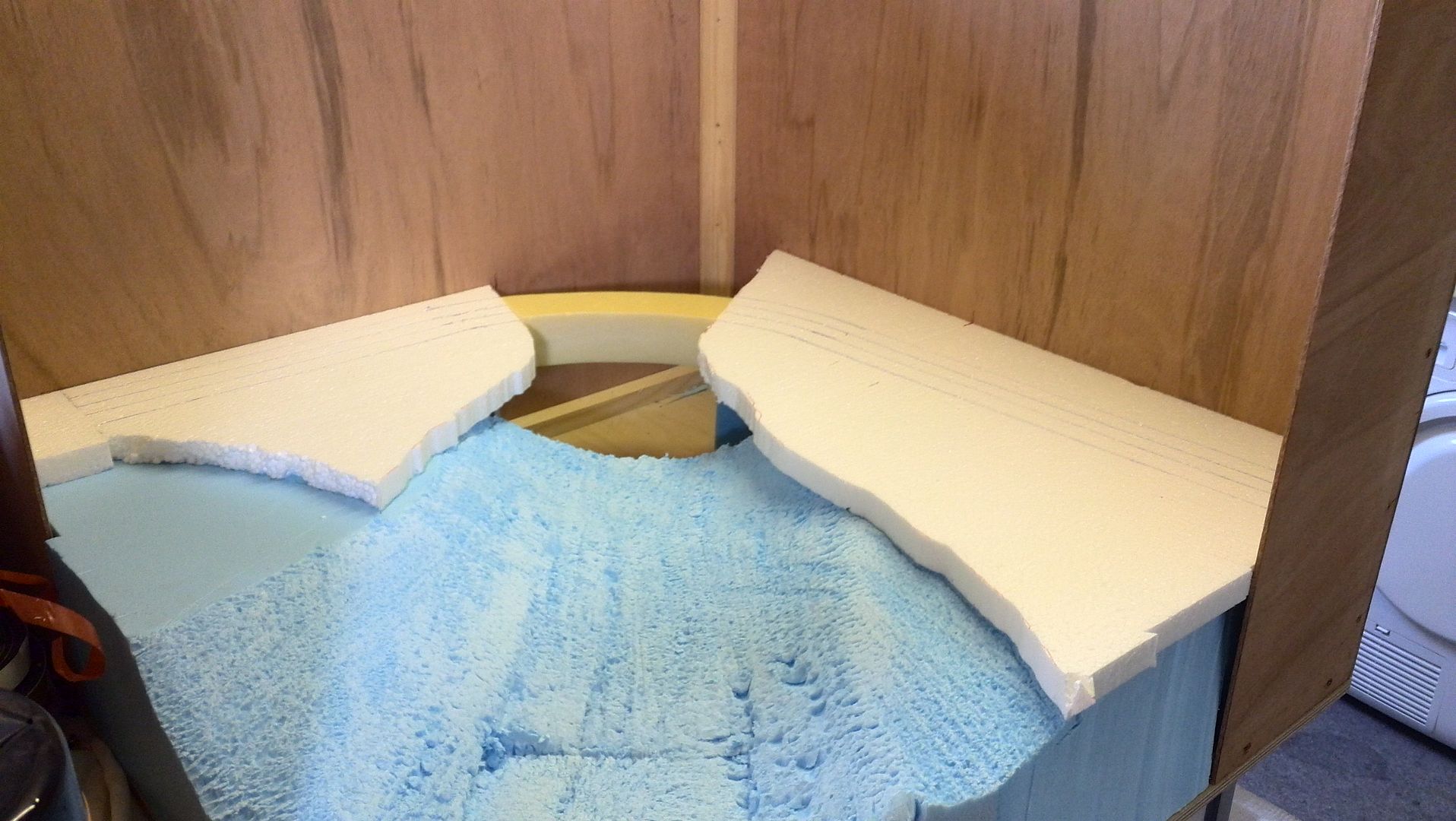

Het 'sporenplan' is definitief en uitgetekend op piepschuim. Om het verkeer toch nog (minimaal) te variëren gekozen voor dubbelspoor, dan kunnen er 2 treintjes rijden ipv 1.


De brug in het midden heeft al wat hoofdbrekens (en tijd) gekost. Omdat schuim uit het handje rond snijden beetje (veel) tegenvalt bedacht om er als buitenkant waar de steentjes ingedrukt gaan worden een laagje schuim tegenaan te plakken van architectenkarton. In het blad Modelspoor Magazine Al verschillende verbluffende resultaten gezien met dat spul. Een tijd geleden eens 2 platen gekocht, 1 van 3 mm en een van 5 mm dik. In het blad staat er één zin, pel één (of twee) zijden van het karton van het schuim af. [punt] Nou, zo simpel is dat niet! ik zal wel de verkeerde hebben (notabene uit een modelspoorwinkel), maar het ging dus voor geen meter! Het enige wat er af ging waren stukjes van de toplaag van het karton/papier. Vloek, vloek, mopper, mopper.. Enfin, heeft me aardig wat tijd gekost (en een sponsje) maar het is uiteindelijk gelukt.

Tevens aardig wat tijd verkloot met het zoeken naar weerstandsdraad voor de schuimsnijder, deze was gebroken. Ik had nog een heel stuk liggen maar ik wist niet meer waar. Achteraf heel logisch, in de bak met elektronica-spullen. Ook goedemorgen.

Vanavond nog 2 gaten voor luiken gemaakt in de zijkant van de behuizing. Eén voor in de tunnel, mocht daar iets misgaan dan zou het fijn zijn om het treintje daar uit te kunnen redden. Tevens altijd handig als je daar de rails nog een keer kunt poetsen. Het 2e luikje/gat is voor het paneeltje waar de elektra-aansluitingen in komen, net als een dubbelpolige schakelaar voor de spoorselectie. Besturing wordt analoog dus dan kun je of de ene of de andere trein besturen. Digitaal zou ik liever willen, ik heb nog een Mobile Station liggen die hier geknipt voor zou zijn, maar dan zou ik eerst 2 locs moeten digitaliseren. Dat heb ik nog nooit gedaan en het is zeker iets wat ik nog een keer wil leren, maar niet nu. Ik heb al genoeg aan mijn hoofd met dit project.
